Електрична схема ABS Honda Prelude 1991, 1992, 1993, 1994, 1995, 1996 року випуску.

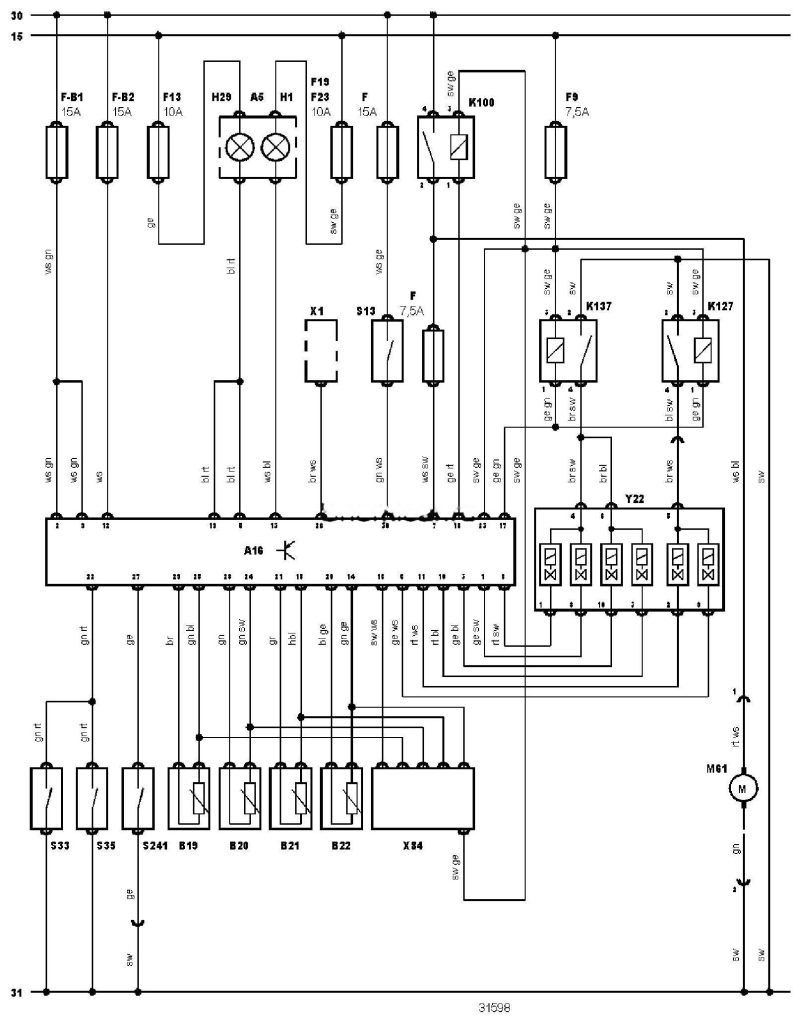

Електросхема ABS — Honda ALB 2.
Позначення до електричної схеми Honda Prelude
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок керування |
|
B19 |
Датчик частоти обертання лівого переднього колеса |
|
B20 |
Датчик частоти обертання правого переднього колеса |
|
B21 |
Датчик частоти обертання лівого заднього колеса |
|
B22 |
Датчик частоти обертання правого заднього колеса |
|
F |
Запобіжник |
|
FB1 |
Запобіжник |
|
FB2 |
Запобіжник |
|
F9 |
Запобіжник |
|
F13 |
Запобіжник |
|
F19 |
Запобіжник |
|
F23 |
Запобіжник |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
H29 |
Індикатор ABS |
|
K100 |
Реле електродвигуна насоса |
|
K127 |
Реле аварійного режиму роботи, задн. |
|
K137 |
Реле аварійного режиму роботи, передн. |
|
M61 |
Електродвигун насоса |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S33 |
Датчик низького рівня гальмівної рідини |
|
S35 |
Датчик увімкнення стоянкового гальма |
|
S241 |
Датчик-вимикач за тиском |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X84 |
Діагностичний роз’єм |
|
Y22 |
Модулятор тиску |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
