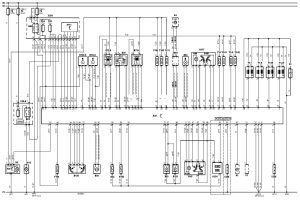

Електрична схема ABS Mercedes Benz С-Class 203 2004, 2005, 2006, 2007 року випуску.
Електросхема ABS — Teves/BAS/TCS/ESP.
Позначення до електричної схеми Mercedes Benz C-Class
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A16 |
Електронний блок управління ABS |
|
A75 |
Блок управління комбінацією приладів |
|
A130 |
Блок діагностики |
|
A183 |
Блок управління замком запалювання |
|
A197 |
Блок підсилювача гальмівної системи |
|
A216 |
Блок управління підсилювачем гальмівної системи |
|
A238 |
Блок управління системи екстреного гальмування |
|
B13 |
Датчик зносу гальмівної колодки (правої передньої) |
|
B15 |
Датчик зносу гальмівної колодки (правої задньої) |
|
B19 |
Датчик частоти обертання лівого переднього колеса |
|
B20 |
Датчик частоти обертання правого переднього колеса |
|
B21 |
Датчик частоти обертання лівого заднього колеса |
|
B22 |
Датчик частоти обертання правого заднього колеса |
|
B106 |
Датчик положення кермового колеса |
|
B188 |
Датчик бічного переміщення |
|
B197 |
Датчик прискорення (бічного) |
|
B200 |
Датчик положення діафрагми підсилювача гальм |
|
B239 |
Датчик тиску в гальмівній системі |
|
CAN-H |
Контролер (шина передачі даних) — висока швидкість |
|
CAN-L |
Контролер (шина передачі даних) — низька швидкість |
|
EP4 |
Точка заземлення |
|
EP5 |
Точка заземлення |
|
EP6 |
Точка заземлення |
|
F37 |
Запобіжник |
|
F48 |
Запобіжник |
|
F56 |
Запобіжник |
|
F57 |
Запобіжник |
|
F59 |
Запобіжник |
|
F60 |
Запобіжник |
|
K216 |
Реле системи управління трансмісією |
|
M131 |
Вакуумний насос підсилювача гальм |
|
S1 |
Замок запалювання |
|
S372 |
Датчик-вимикач положення діафрагми підсилювача гальм |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y155 |
Клапан підсилювача кермового управління |
|
Y171 |
Клапан положення діафрагми підсилювача гальм |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
