Електрична схема ABS 2002, 2003, 2004, 2005, 2006, 2007, 2008 року випуску.

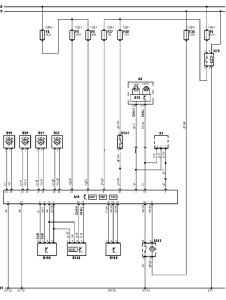

Електросхема ABS — Teves MK 60
Позначення до електричної схеми Ford Fiesta
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок управління ABS |
|
A75 |
Блок управління комбінацією приборів |
|
B19 |
Датчик частоти обертання лівого переднього колеса |
|
B20 |
Датчик частоти обертання правого переднього колеса |
|
B21 |
Датчик частоти обертання лівого заднього колеса |
|
B22 |
Датчик частоти обертання правого заднього колеса |
|
CAN-H |
Контролер (шина передачі даних) — висока швидкість |
|
CAN-L |
Контролер (шина передачі даних) — низька швидкість |
|
EP1 |
Точка заземлення |
|
EP12 |
Точка заземлення |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F8 |
Запобіжник |
|
F37 |
Запобіжник |
|
F45 |
Запобіжник |
|
H29 |
Індикатор ABS |
|
K79 |
Реле основних ланцюгів |
|
M61 |
Електродвигун насоса |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y22 |
Модулятор тиску |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
