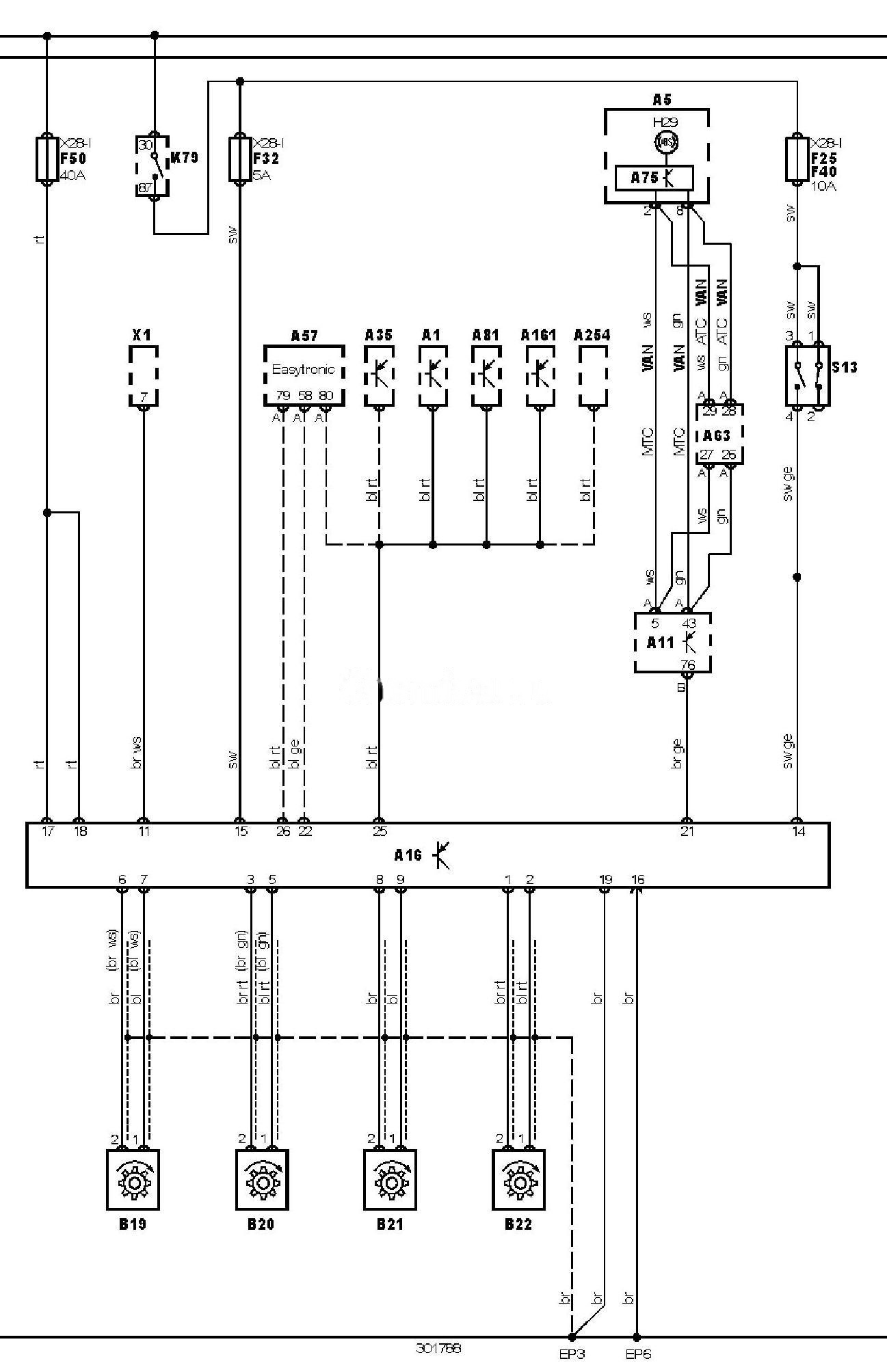

Електрична схема ABS Opel Corsa-C 2000, 2001, 2002, 2003, 2004, 2005, 2006 року випуску.
Електросхема ABS — Bosch 5.3.
Позначення до електричної схеми Opel Corsa
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A63 |
Електронний блок керування кондиціонером |
|
A75 |
Блок керування комбінацією приборів |
|
A81 |
Блок керування підсилювачем кермового керування |
|
A161 |
Багатофункціональний дисплей |
|
A254 |
Блок керування телефоном |
|
B19 |
Датчик частоти обертання лівого переднього колеса |
|
B20 |
Датчик частоти обертання правого переднього колеса |
|
B21 |
Датчик частоти обертання лівого заднього колеса або єдиний |
|
B22 |
Датчик частоти обертання правого заднього колеса |
|
EP3 |
Точка маси |
|
EP6 |
Точка маси |
|
F25 |
Запобіжник |
|
F32 |
Запобіжник |
|
F40 |
Запобіжник |
|
F50 |
Запобіжник |
|
H29 |
Індикатор ABS |
|
K79 |
Реле основних ланцюгів запалювання |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
VAN |
Шина даних VAN |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Замок запалювання — “ACC” |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
