Електрична схема ABS Peugeot 407 Coupe 2006, 2007, 2008, 2009 року випуску.

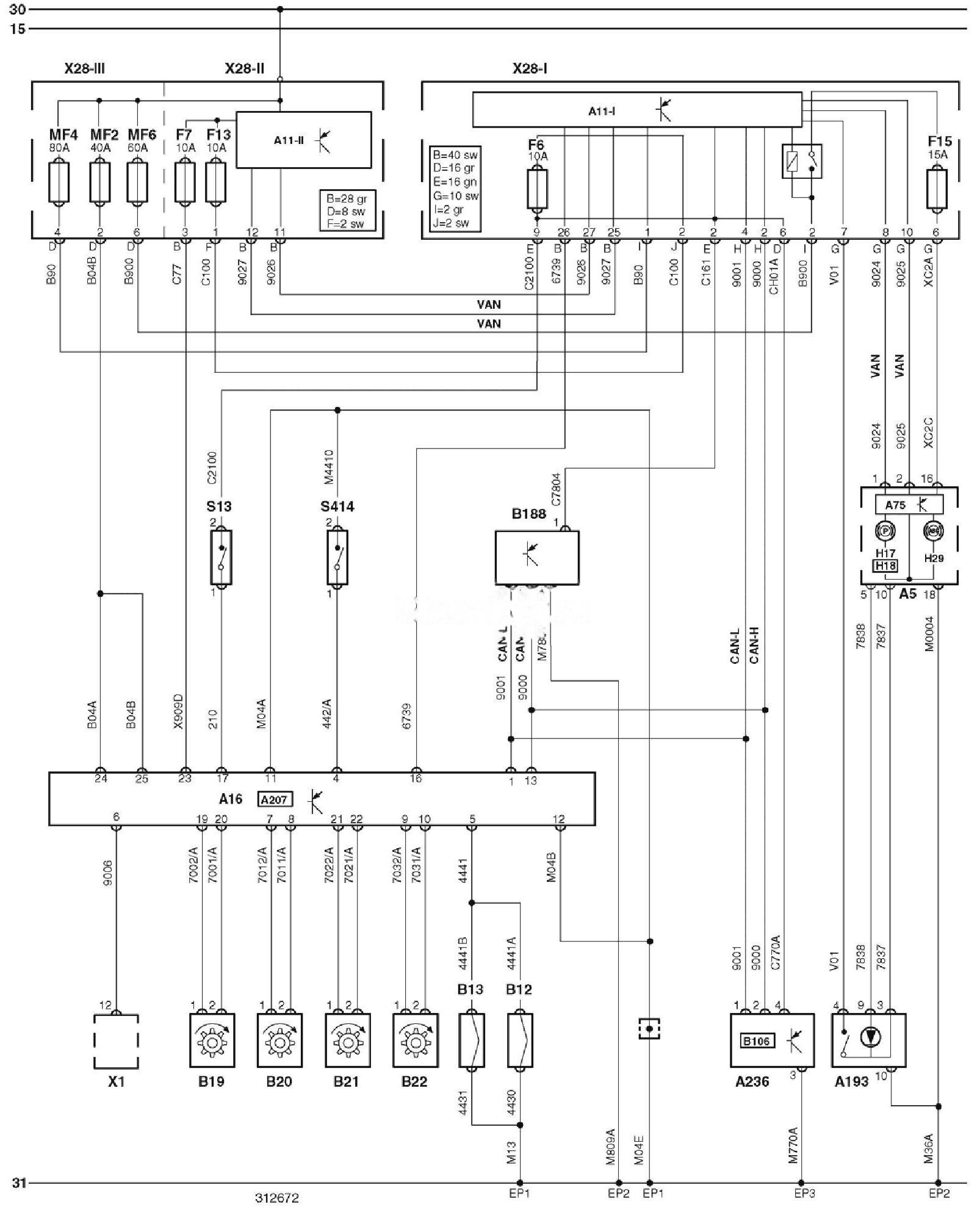

Електросхема ABS — тип 1.

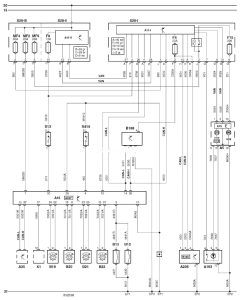

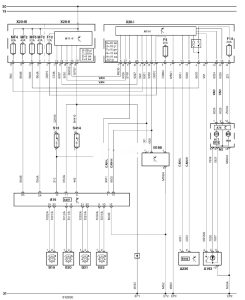

Позначення до електричної схеми Peugeot 407 Coupe
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок управління ABS |
|
A75 |
Блок управління комбінацією приборів |
|
A193 |
Багатофункціональний перемикач у зборі |
|
A207 |
Блок управління ESP (система підтримки курсової стійкості) |
|
A236 |
Блок управління електрообладнанням рульової колонки |
|
B12 |
Датчик зносу гальмівної колодки (лівої передньої) |
|
B13 |
Датчик зносу гальмівної колодки (правої передньої) |
|
B19 |
Датчик частоти обертання лівого переднього колеса |
|
B20 |
Датчик частоти обертання правого переднього колеса |
|
B21 |
Датчик частоти обертання лівого заднього колеса або єдиний |
|
B22 |
Датчик частоти обертання правого заднього колеса |
|
B106 |
Датчик положення рульового колеса |
|
B188 |
Датчик бічного переміщення |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
F6 |
Запобіжник |
|
F7 |
Запобіжник |
|
F13 |
Запобіжник |
|
F15 |
Запобіжник |
|
H17 |
Індикатор увімкнення стоянкового гальма |
|
H18 |
Індикатор низького рівня гальмівної рідини |
|
H29 |
Індикатор ABS |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S414 |
Датчик рівня гальмівної рідини |
|
X1 |
Діагностичний роз’єм (DLC) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
