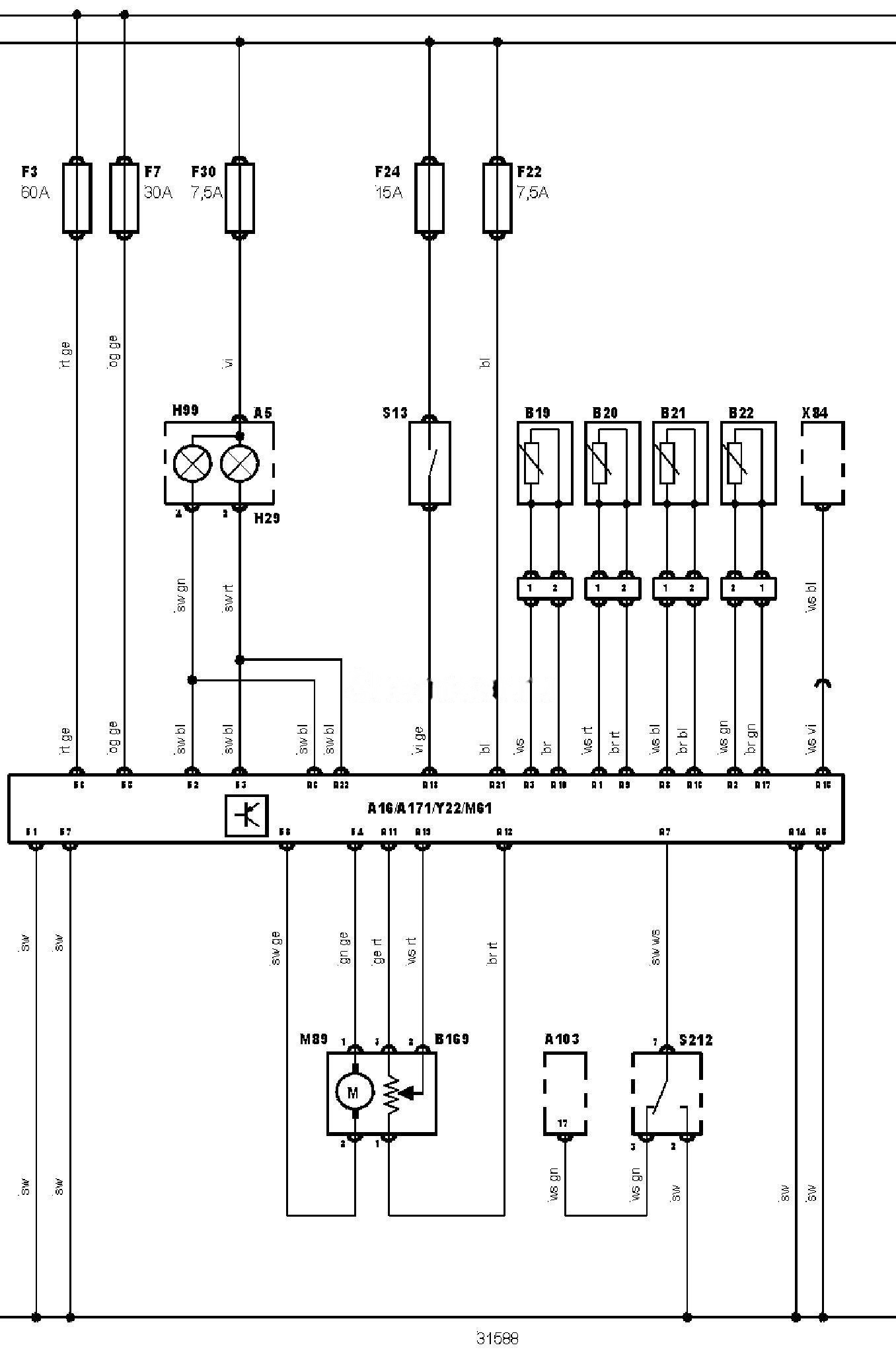

Електрична схема ABS автомобіля Ford Mondeo 1993, 1994, 1995, 1996 року випуску.
Електросхема ABS з TCS.
Позначення до електричної схеми Ford Mondeo
|
15 |
Замок запалювання — Запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок керування |
|
A103 |
Блок керування підвіскою |
|
A171 |
Блок реле |
|
B19 |
Датчик частоти обертання лівого переднього колеса |
|
B20 |
Датчик частоти обертання правого переднього колеса |
|
B21 |
Датчик частоти обертання лівого заднього колеса |
|
B22 |
Датчик частоти обертання правого заднього колеса |
|
B169 |
Датчик положення електродвигуна приводу дросельної заслінки |
|
F3 |
Запобіжник |
|
F7 |
Запобіжник |
|
F22 |
Запобіжник |
|
F24 |
Запобіжник |
|
F30 |
Запобіжник |
|
H29 |
Індикатор ABS |
|
H99 |
Індикатор протибуксувальної системи |
|
M61 |
Електродвигун насоса |
|
M89 |
Електродвигун приводу дросельної заслінки (протибуксувальна система) |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S212 |
Вимикач протибуксувальної системи |
|
X84 |
Діагностичний роз’єм |
|
Y22 |
Модулятор тиску |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
