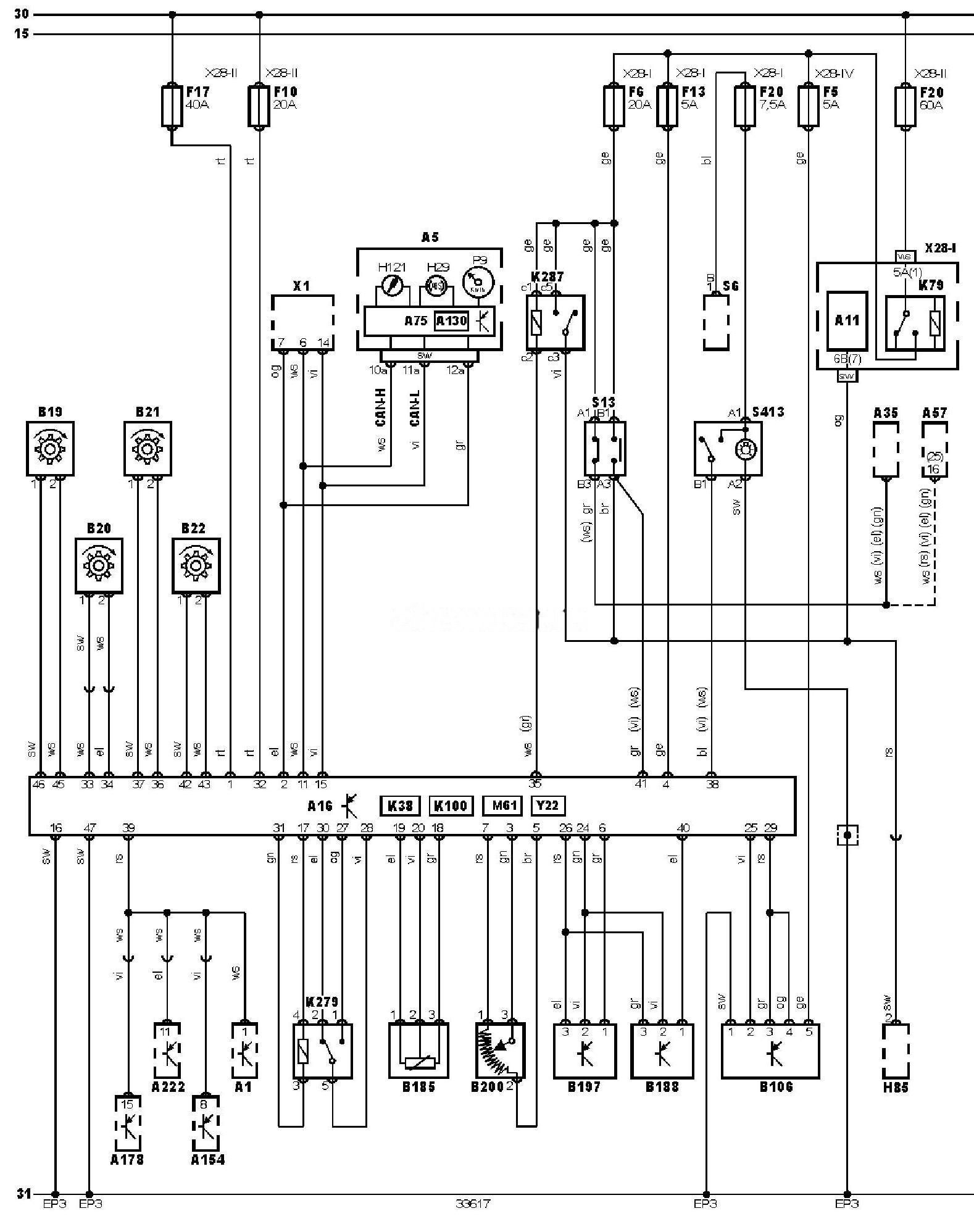

Електрична схема ABS Renault Laguna 2 (X74) 2001 року випуску.
Електросхема ABS & TCS — З TCS (-05.2001).
Позначення до електричної схеми Renault Laguna
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A75 |
Блок керування комбінацією приборів |
|
A130 |
Блок діагностики |
|
A154 |
Блок керування електроприводом люка |
|
A178 |
Блок керування навігаційною системою |
|
A222 |
Блок керування системою паркування |
|
B19 |
Датчик частоти обертання лівого переднього колеса (ABS) |
|
B20 |
Датчик частоти обертання правого переднього колеса (ABS) |
|
B21 |
Датчик частоти обертання лівого заднього колеса (ABS) |
|
B22 |
Датчик частоти обертання правого заднього колеса (ABS) |
|
B106 |
Датчик положення керма |
|
B185 |
Датчик тиску гальмівної рідини (ABS) |
|
B188 |
Датчик бічного переміщення |
|
B197 |
Датчик бічного прискорення |
|
B200 |
Датчик положення діафрагми підсилювача гальм |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP3 |
Точка маси |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F10 |
Запобіжник |
|
F13 |
Запобіжник |
|
F17 |
Запобіжник |
|
F20 |
Запобіжник |
|
H29 |
Індикатор ABS |
|
H85 |
Лампа центрального стоп-сигналу |
|
H121 |
Індикатор системи курсової стійкості (ESP) |
|
K38 |
Реле ABS |
|
K79 |
Реле основних ланцюгів запалювання |
|
K100 |
Реле насоса ABS |
|
K279 |
Реле вакуумного насоса підсилювача гальм |
|
K287 |
Реле вимкнення стоп-сигналів |
|
M61 |
Електродвигун насоса ABS |
|
P9 |
Спідометр |
|
S6 |
Комбінований перемикач |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S413 |
Вимикач системи курсової стійкості (ESP) |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, приладова панель 1 |
|
X28-2 |
Блок запобіжників/реле, моторний відсік |
|
X28-1V |
Блок запобіжників/реле, приладова панель 3 |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
