Електрична схема ABS Saab 9-5 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 року випуску.

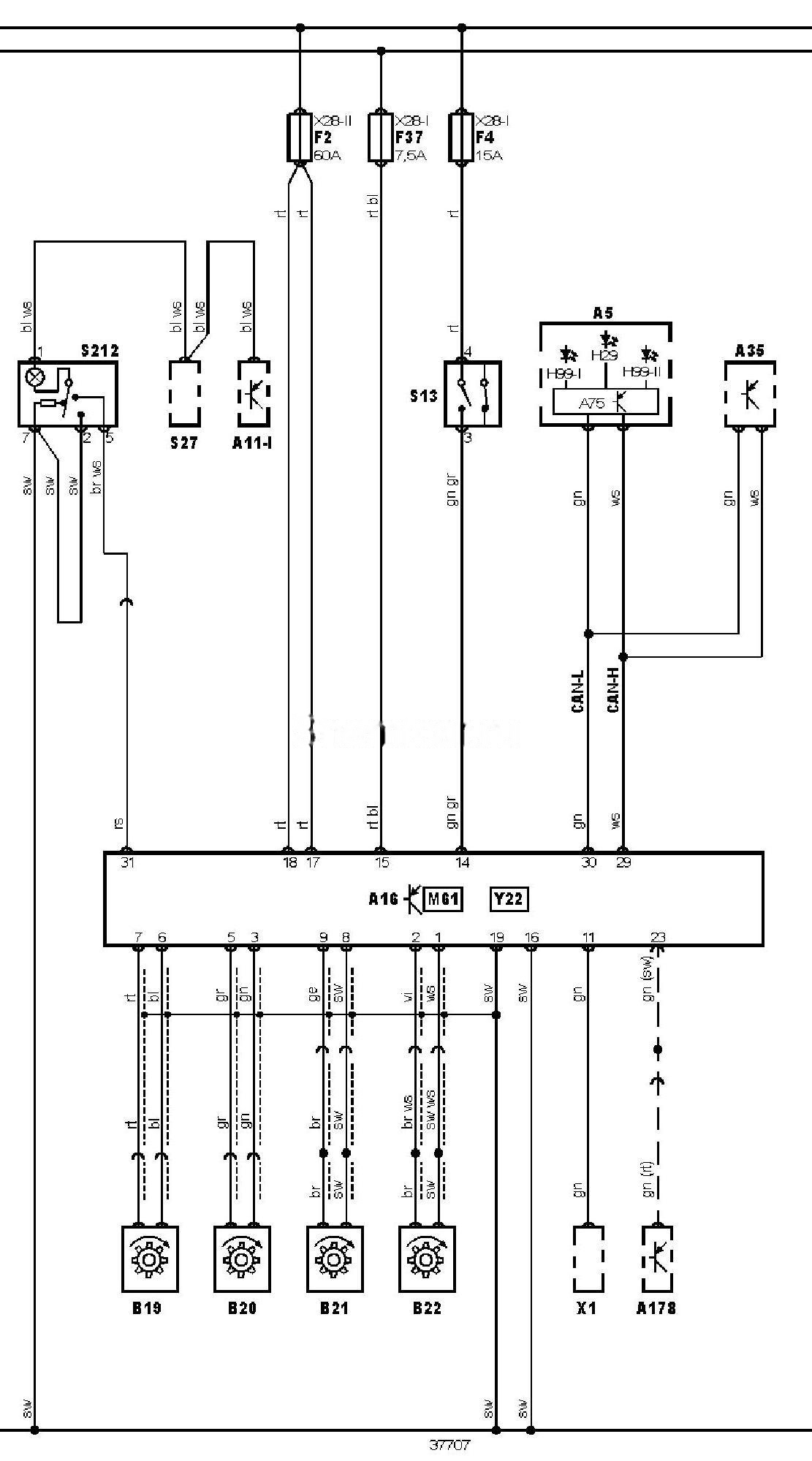

Електросхема ABS — Bosch 5.3 TCS (2002-).
Позначення до електричної схеми Saab
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном |
|
A75 |
Блок керування комбінацією приборів |
|
A178 |
Блок керування навігаційною системою |
|
B19 |
Датчик частоти обертання лівого переднього колеса |
|
B20 |
Датчик частоти обертання правого переднього колеса |
|
B21 |
Датчик частоти обертання лівого заднього колеса |
|
B22 |
Датчик частоти обертання правого заднього колеса |
|
F2 |
Запобіжник |
|
F4 |
Запобіжник |
|
F37 |
Запобіжник |
|
H29 |
Індикатор ABS |
|
H99-1 |
Індикатор протибуксувальної системи |
|
H99-2 |
Індикатор протибуксувальної системи — TCS OFF |
|
M61 |
Електродвигун насоса |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S27 |
Вимикач аварійної сигналізації |
|
S212 |
Вимикач протибуксувальної системи |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле 1, панель приладів |
|
X28-2 |
Блок запобіжників/реле 1, моторний відсік |
|
Y22 |
Модулятор тиску |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
