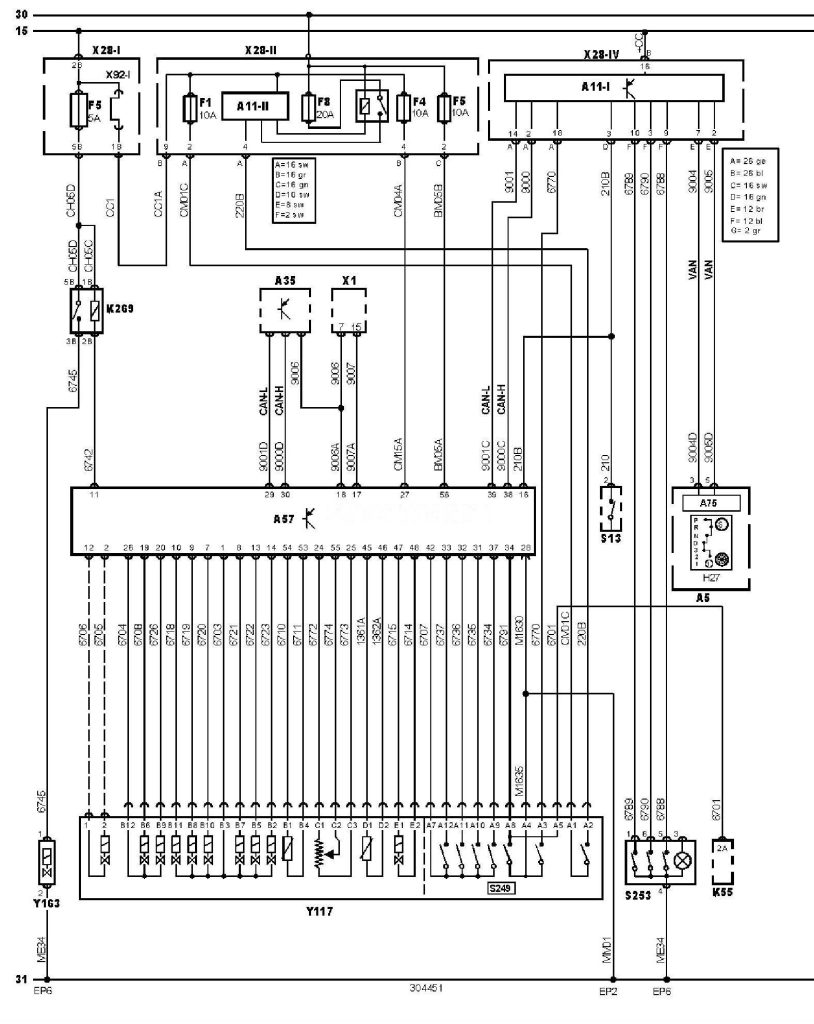

Електрична схема АКПП Citroen Xsara (Mk2) 2001, 2002, 2003, 2004 року випуску.
Електросхема автоматичної коробки перемикання передач (07,2001-)
Позначення до електричної схеми Сitroen Xsara 2
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A75 |
Блок керування комбінацією приладів |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP2 |
Точка маси |
|
EP6 |
Точка маси |
|
F1 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F8 |
Запобіжник |
|
H27 |
Індикатор(и) системи перемикання передач |
|
K55 |
Реле вимикача заборони запуску |
|
K269 |
Реле блокування селектора (діапазон “P”) |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S249 |
Датчик положення селектора |
|
S253 |
Перемикач вибору режиму роботи трансмісії |
|
VAN |
Шина даних VAN |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, панель приладів 1 |
|
X28-2 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-1V |
Блок запобіжників/реле, панель приладів 2 |
|
X92-1 |
Роз’єм (джампер) 1 |
|
Y117 |
Блок клапанів трансмісії |
|
Y163 |
Е/м клапан блокування селектора (“P”) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
