Електрична схема АКПП BMW 3 (E46) 1999, 2000, 2001 року випуску.

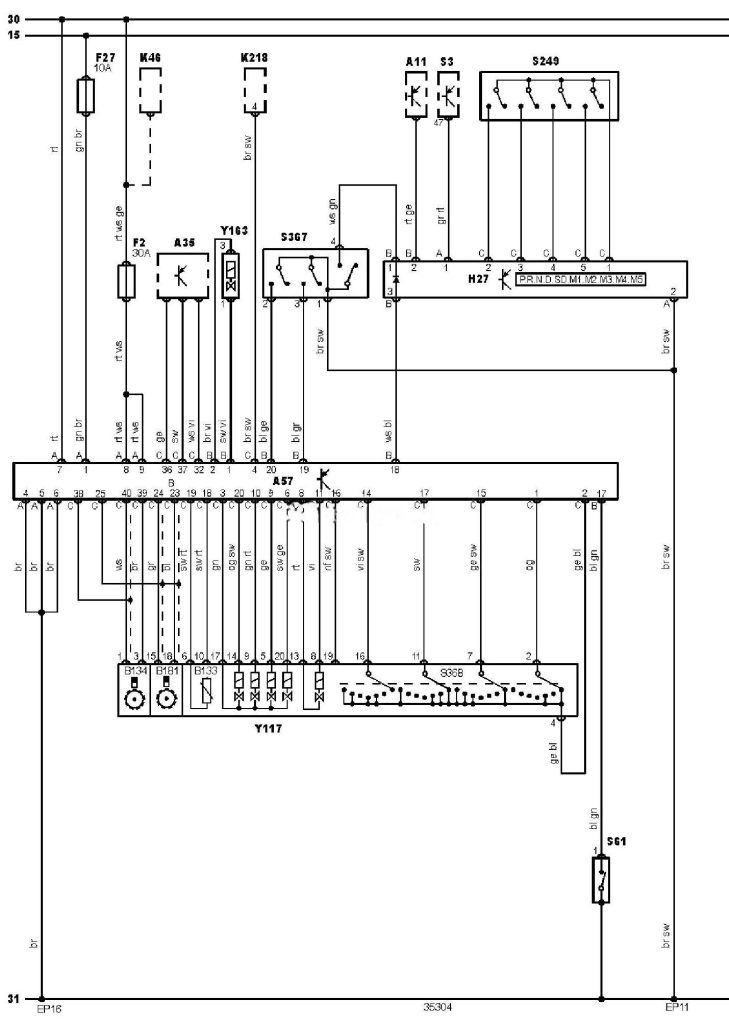

Електросхема автоматичної коробки перемикання передач — GS 20
Позначення до електричної схеми BMW 3 (E46)
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
B133 |
Датчик температури робочої рідини трансмісії |
|
B134 |
Датчик швидкості автомобіля (трансмісія) |
|
B181 |
Датчик частоти обертання вала турбінного колеса |
|
EP11 |
Точка маси |
|
EP16 |
Точка маси |
|
F2 |
Запобіжник |
|
F27 |
Запобіжник |
|
H27 |
Індикатор(и) системи перемикання передач |
|
K46 |
Реле системи керування двигуном |
|
K218 |
Реле ліхтарів заднього ходу |
|
S3 |
Вимикач фар |
|
S61 |
Вимикач режиму kick-down |
|
S249 |
Датчик положення селектора |
|
S367 |
Перемикач системи керування трансмісією |
|
S368 |
Датчик увімкненої передачі |
|
Y117 |
Блок клапанів трансмісії |
|
Y163 |
Е/м клапан блокування селектора (“P”) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
