Електросхема АКПП тип 2 Rover 25

Електрична схема АКПП Rover 25 2002, 2003, 2004, 2005 року випуску.

Електросхема автоматичної коробки перемикання передач (11.2002-).

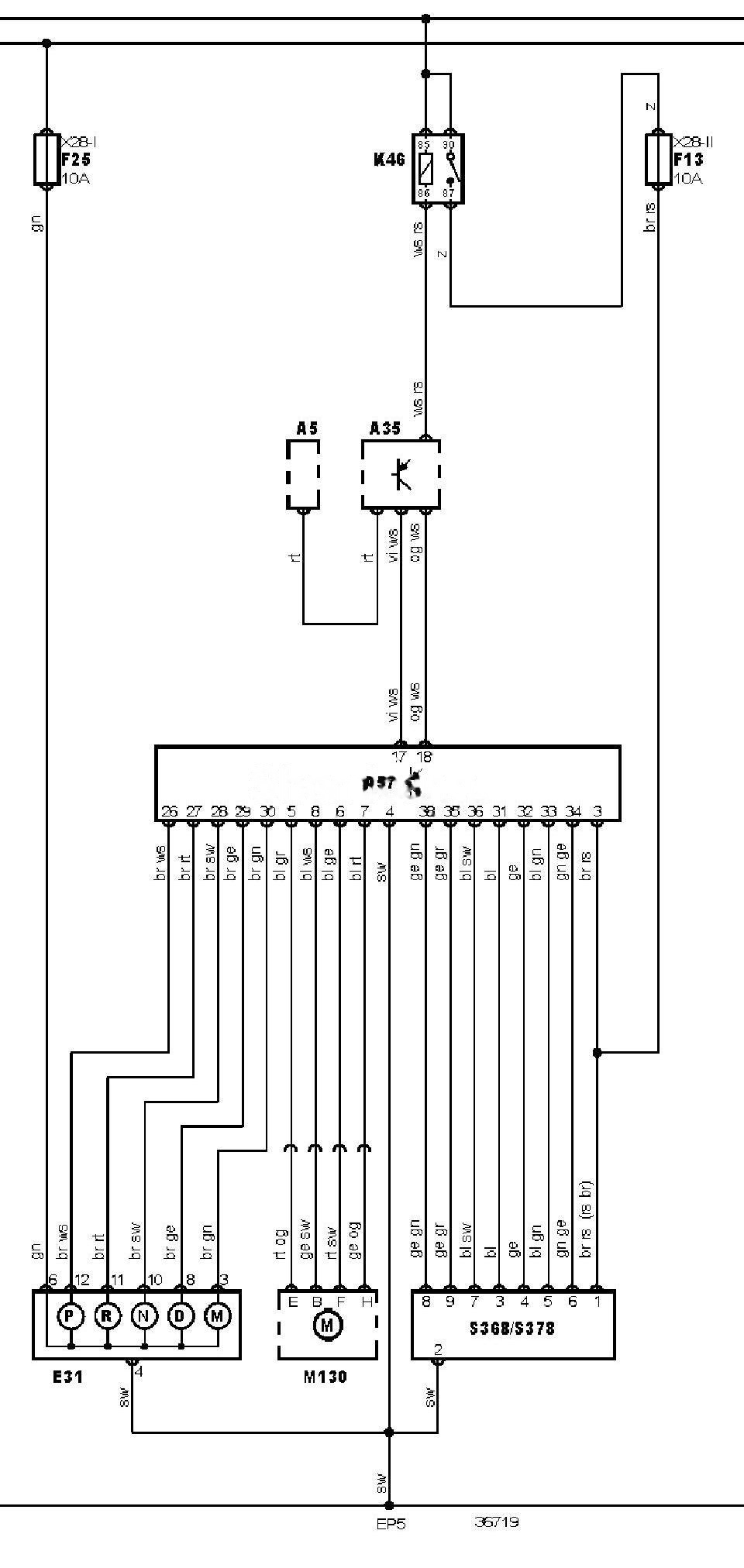

Електросхема АКПП тип 2 Rover 25 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Rover

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A5	Комбінація приборів
A35	Електронний блок керування двигуном (ECM)
A57	Електронний блок керування трансмісією (TCM)
EP5	Точка маси
E31	Лампа підсвічування селектора
F13	Запобіжник
F25	Запобіжник
K46	Реле системи керування двигуном
M130	Електродвигун приводу зміни передатного відношення трансмісії
S368 Датчик увімкненої передачі
S378	Перемикач вибору передач

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Rover 25
