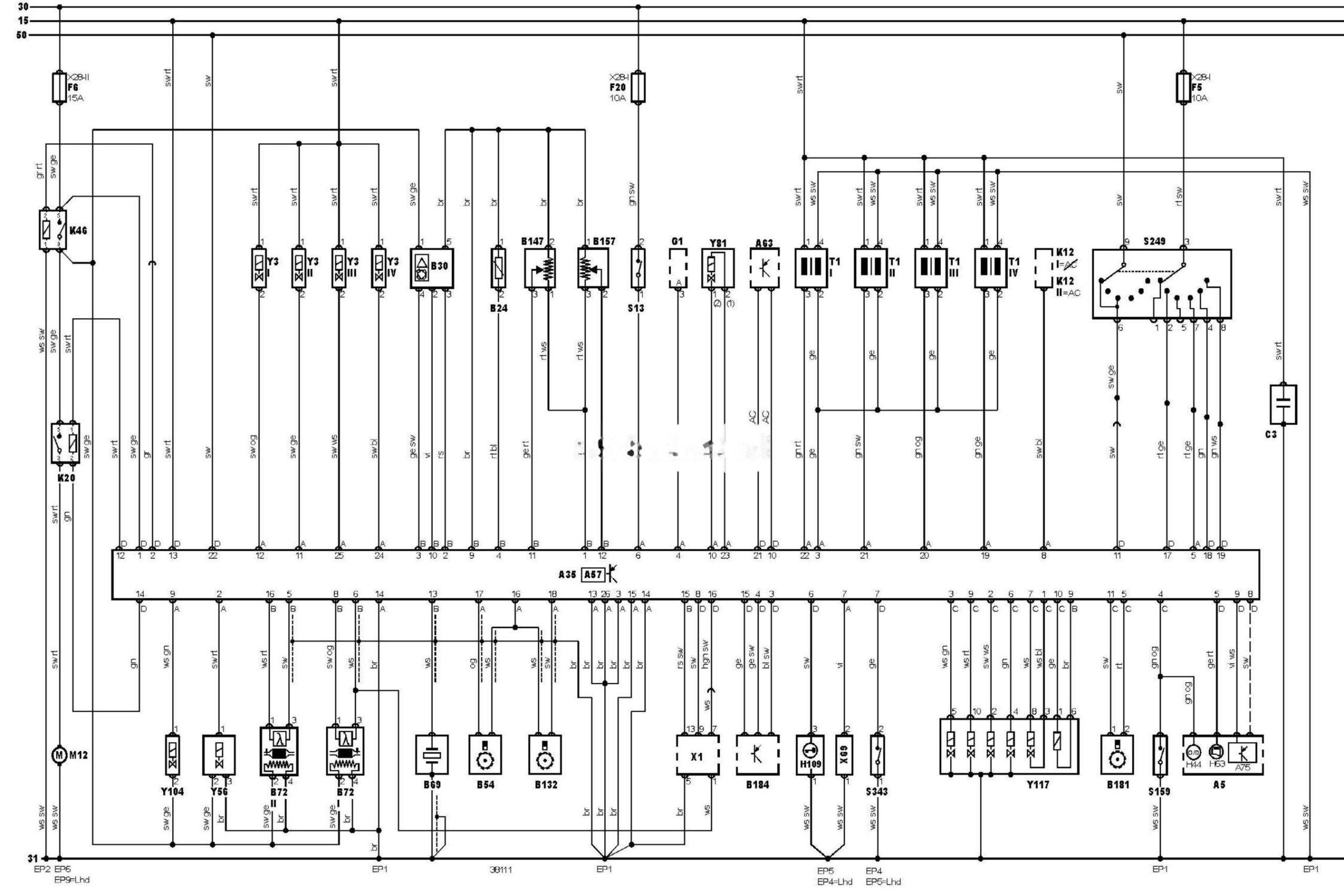

Електрична схема АКПП Toyota Yaris 2 (XP90) 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 року випуску.
Електросхема автоматичної коробки перемикання передач.
Позначення до електричної схеми Toyota
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
50 |
Замок запалювання — сигнал запуску |
|
A5 |
Комбінація приборів |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A63 |
Електронний блок керування кондиціонером |
|
A75 |
Блок керування комбінацією приборів |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B30 |
Датчик витрати повітря (MAF) |
|
B54 |
Датчик положення колінчастого вала |
|
B69 |
Датчик детонації |
|
B72 |
Підігрітий кисневий датчик |
|
B132 |
Датчик положення розподільного вала |
|
B147 |
Датчик положення дросельної заслінки |
|
B157 |
Датчик тиску в системі підсилювача кермового управління |
|
B181 |
Датчик частоти обертання вала турбінного колеса |
|
B184 |
Транспондер іммобілайзера |
|
C3 |
Пригнічувач перешкод (аудіосистема) |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
EP9 |
Точка маси |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F20 |
Запобіжник |
|
G1 |
Генератор |
|
H44 |
Індикатор підвищувальної передачі |
|
H63 |
Індикатор несправності системи керування двигуном (M1L) |
|
H109 |
Індикатор іммобілайзера |
|
K12 |
Реле електродвигуна вентилятора системи охолодження |
|
K20 |
Реле паливного насоса |
|
K46 |
Реле системи керування двигуном |
|
M12 |
Паливний насос |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S159 |
Вимикач підвищувальної передачі |
|
S249 |
Датчик положення селектора |
|
S343 |
Датчик наявності ключа в замку запалювання |
|
T1 |
Котушка запалювання |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле — приладова панель 1 |
|
X28-2 |
Блок запобіжників/реле — моторний відсік 1 |
|
X69 |
Діагностичний роз’єм підсилювача кермового управління |
|
Y3 |
Форсунка |
|
Y56 |
Привід керування частотою обертання холостого ходу |
|
Y81 |
Привід системи зміни фаз газорозподілу |
|
Y104 |
Е/м клапан акумулятора парів палива |
|
Y117 |
Блок клапанів трансмісії |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
