Електросхема DLC MG ZR

Електрична схема DLC MG ZR 2001, 2002, 2003, 2004, 2005 року випуску.

Електросхема діагностичного роз’єму (DLC).

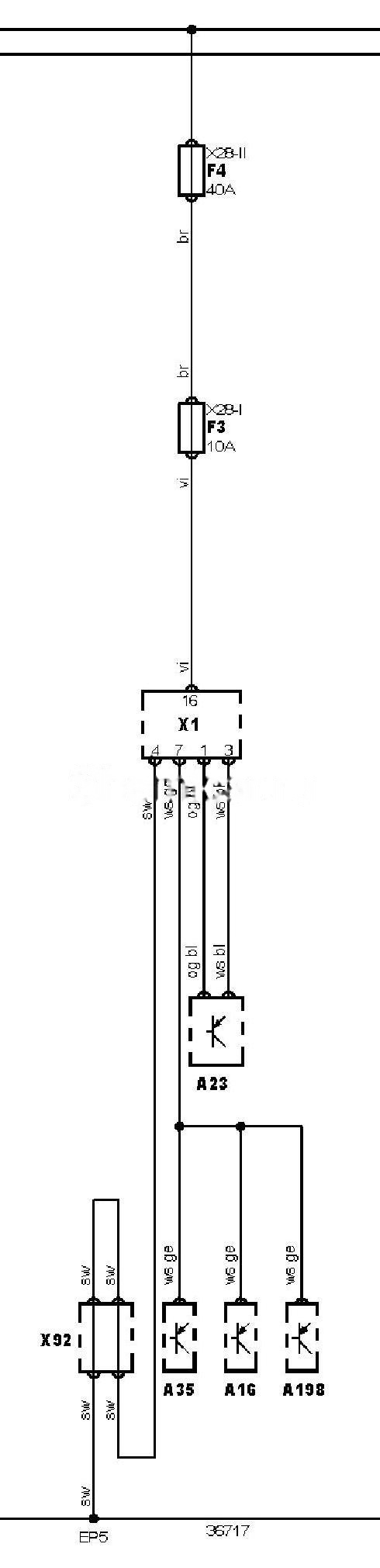

Електросхема DLC MG ZR — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми MG ZR

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A16	Електронний блок керування ABS
A23	Блок керування протиугінною системою
A35	Електронний блок керування двигуном (ECM)
A198	Електронний блок керування SRS
EP5	Точка маси
F3	Запобіжник
F4	Запобіжник
X1	Діагностичний роз’єм (DLC)
X92	Роз’єм (джампер)

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В MG ZR
