Електросхема DLC тип 2 Ford Sportka

Електрична схема діагностичного роз’єму автомобіля Ford Sportka 2004, 2005, 2006, 2007, 2008, 2009 року випуску.

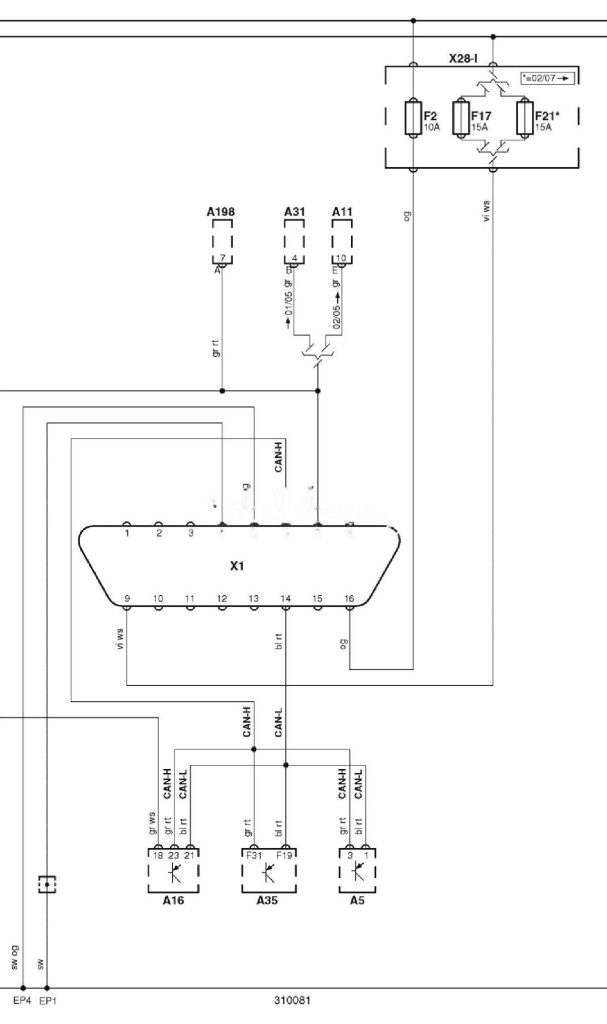

Електросхема діагностичного роз’єму (DLC) — (09.2004-).

Електросхема DLC тип 2 Ford Sportka — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Ford Sportka

30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A5	Комбінація приборів
A11	Багатофункціональний блок керування
A16	Електронний блок керування ABS
A31	Блок керування центральним замком
A35	Електронний блок керування двигуном (ECM)
A198	Електронний блок керування SRS
CAN-H	Контролер (шина передачі даних) — сигнал високого рівня
CAN-L	Контролер (шина передачі даних) — сигнал низького рівня
EP1	Точка маси
EP4	Точка маси
F2	Запобіжник
F17	Запобіжник
F21	Запобіжник
X1	Діагностичний роз’єм (DLC)

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Ford Sportka
