Електрична схема DLC Mercedes Benz M-Class (163) 2001, 2002, 2003, 2004 року випуску.

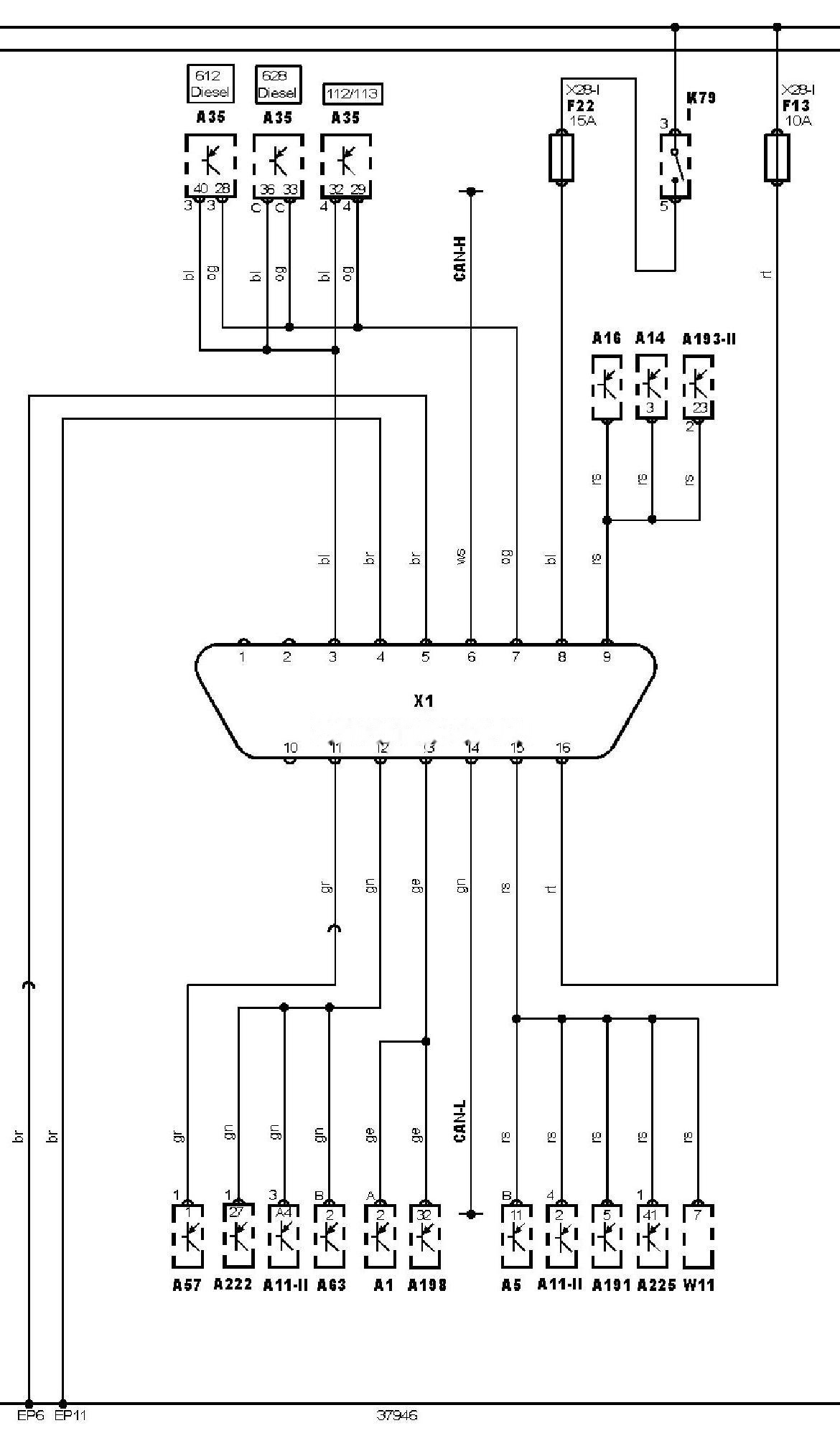

Електросхема діагностичного роз’єму (DLC) (09.2001-).
Позначення до електричної схеми Mercedes Benz M-Class
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приборів |
|
A11-2 |
Багатофункціональний блок керування — нижня частина панелі приладів, праворуч |
|
A14 |
Блок керування перемиканням передач |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A63 |
Електронний блок керування кондиціонером |
|
A191 |
Блок керування коректором фар |
|
A193-2 |
Багатофункціональний перемикач у зборі |
|
A198 |
Електронний блок керування SRS |
|
A222 |
Блок керування системою паркування |
|
A225 |
Блок телематики |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP11 |
Точка маси |
|
EP6 |
Точка маси |
|
F13 |
Запобіжник |
|
F22 |
Запобіжник |
|
K79 |
Реле основних ланцюгів запалювання |
|
W11 |
Запасний провід (джгут проводів) |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле — моторний відсік |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
