Електрична схема двигуна Rover 400 Series/Tourer 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 року випуску.

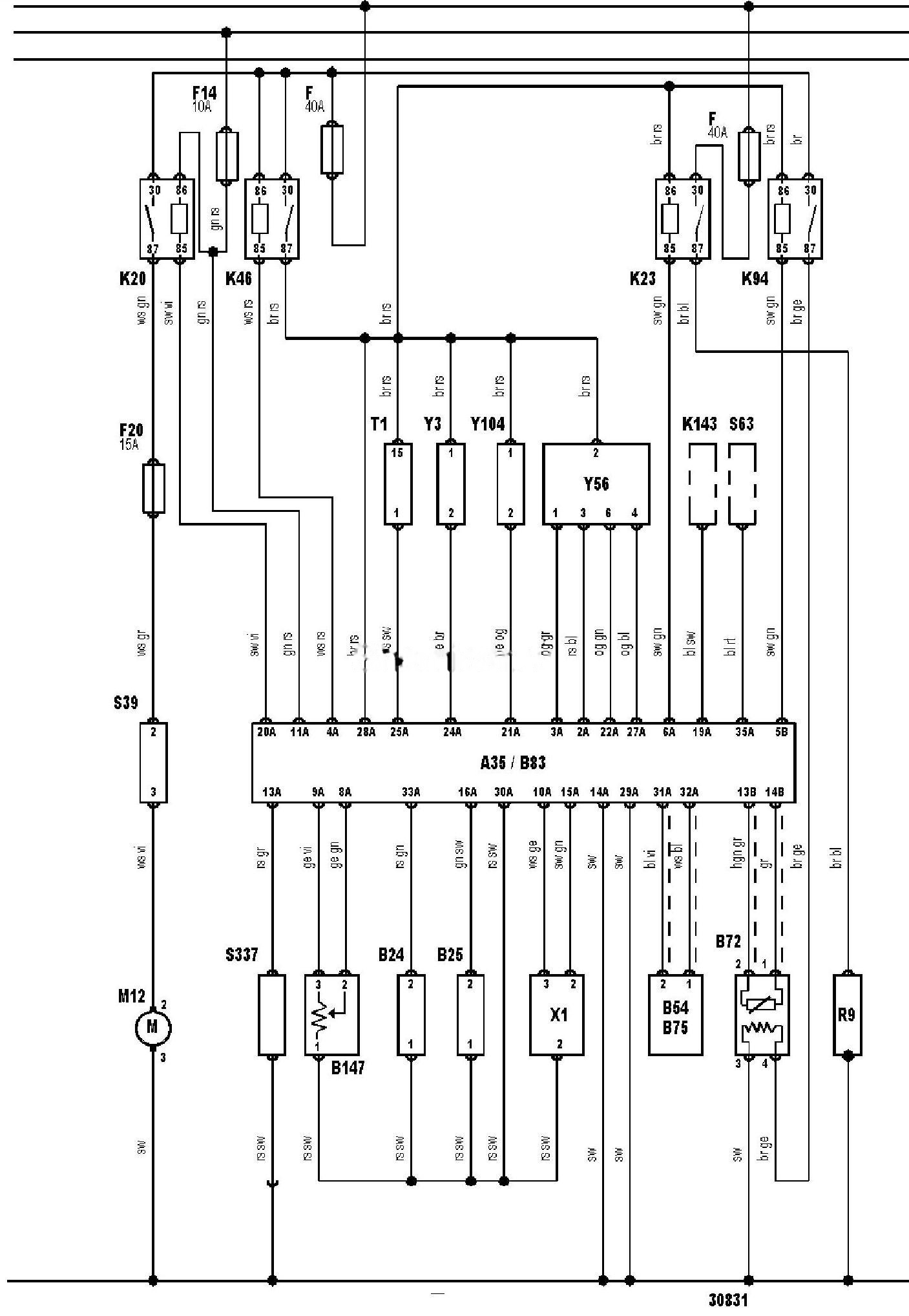

Електросхема системи управління двигуном 14K4C/D: MEMS SP1 — 1.4 літра 16V.
Позначення до електричної схеми Rover
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
50 |
Замок запалювання — сигнал запуску |
|
A35 |
Електронний блок управління двигуном |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B54 |
Датчик положення колінчастого вала |
|
B72 |
Підігрітий кисневий датчик |
|
B75 |
Датчик частоти обертання колінчастого вала |
|
B83 |
Датчик абсолютного тиску повітря у впускному колекторі |
|
B147 |
Датчик положення дросельної заслінки |
|
F |
Запобіжник |
|
F14 |
Запобіжник |
|
F20 |
Запобіжник |
|
K20 |
Реле паливного насоса |
|
K23 |
Реле підігрівача впускного колектора |
|
K46 |
Реле системи управління двигуном |
|
K94 |
Реле підігрівача кисневого датчика |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M12 |
Паливний насос |
|
R9 |
Підігрівач впускного колектора |
|
S39 |
Інерційний вимикач відсічки подачі палива |
|
S63 |
Датчик-вимикач по тиску холодоагенту в системі кондиціонування |
|
S337 |
Кінцевий вимикач педалі акселератора |
|
T1 |
Котушка запалювання |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y3 |
Форсунка |
|
Y56 |
Привід управління частотою обертання холостого ходу |
|
Y104 |
Е/м клапан акумулятора парів палива |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
