Електрична схема двигуна 316i BMW 3 (E36) 1998, 1999, 2000, 2001 року випуску.

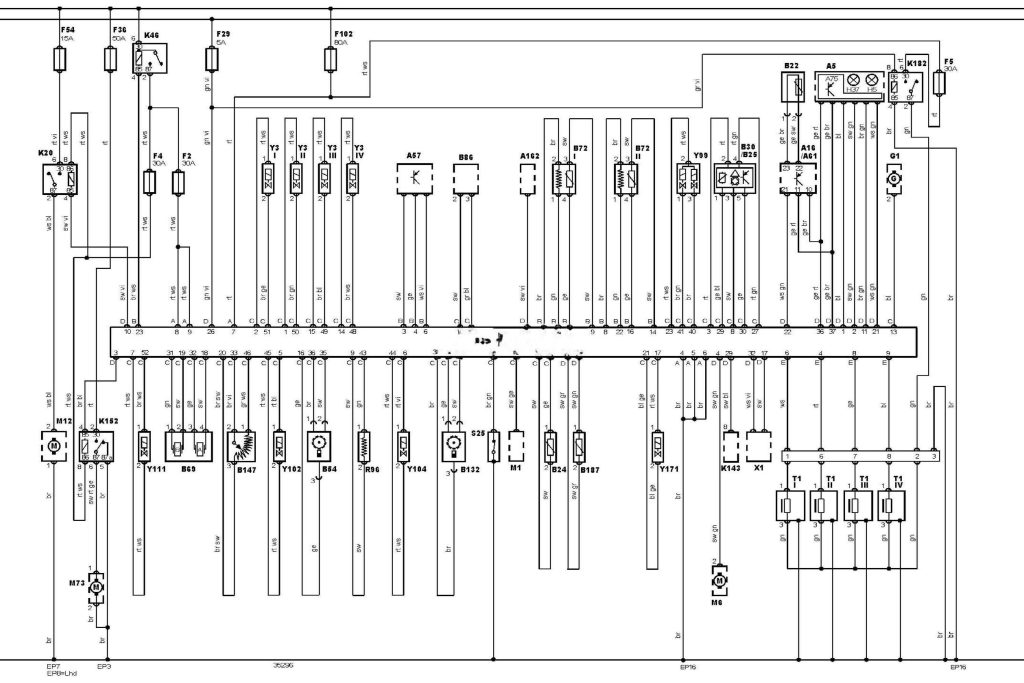

Електросхема системи управління двигуном 194Е1 — Bosch BMS 46 об’ємом 1.9 л
Позначення до електричної схеми BMW 3 (E36)
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок управління ABS |
|
A35 |
Електронний блок управління двигуном |
|
A57 |
Електронний блок управління КПП |
|
A61 |
Електронний блок управління протибуксувальною системою |
|
A75 |
Блок управління комбінацією приборів |
|
A162 |
Електронний блок управління іммобілайзером |
|
B22 |
Датчик частоти обертання правого заднього колеса (ABS) |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B30 |
Датчик витрати повітря (MAF) |
|
B54 |
Датчик положення колінчастого вала |
|
B69 |
Датчик детонації |
|
B72 |
Підігрітий кисневий датчик |
|
B86 |
Датчик рівня моторного масла |
|
B132 |
Датчик положення розподільного вала |
|
B147 |
Датчик положення дросельної заслінки |
|
B187 |
Датчик температури електродвигуна вентилятора системи охолодження |
|
EP16 |
Точка заземлення |
|
EP3 |
Точка заземлення |
|
EP7 |
Точка заземлення |
|
EP8 |
Точка заземлення |
|
F2 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F29 |
Запобіжник |
|
F36 |
Запобіжник |
|
F54 |
Запобіжник |
|
F102 |
Запобіжник |
|
G1 |
Генератор |
|
H5 |
Індикатор аварійного тиску моторного масла |
|
H37 |
Індикатор низького рівня моторного масла |
|
K20 |
Реле паливного насоса |
|
K46 |
Реле системи управління двигуном |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
K152 |
Реле насоса системи подачі повітря на випуск |
|
M1 |
Стартер |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M12 |
Паливний насос |
|
M73 |
Електродвигун насоса подачі повітря на випуск |
|
R96 |
Термостат системи охолодження |
|
S25 |
Датчик аварійного тиску масла |
|
T1 |
Котушка запалювання |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y3 |
Форсунка |
|
Y99 |
Клапан управління перепуском повітря на холостому ходу |
|
Y102 |
Е/м клапан системи зміни геометрії впускного колектора |
|
Y104 |
Е/м клапан акумулятора парів палива |
|
Y111 |
Е/м клапан подачі повітря на випуск |
|
Y171 |
Вакуумний клапан підсилювача гальм |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
