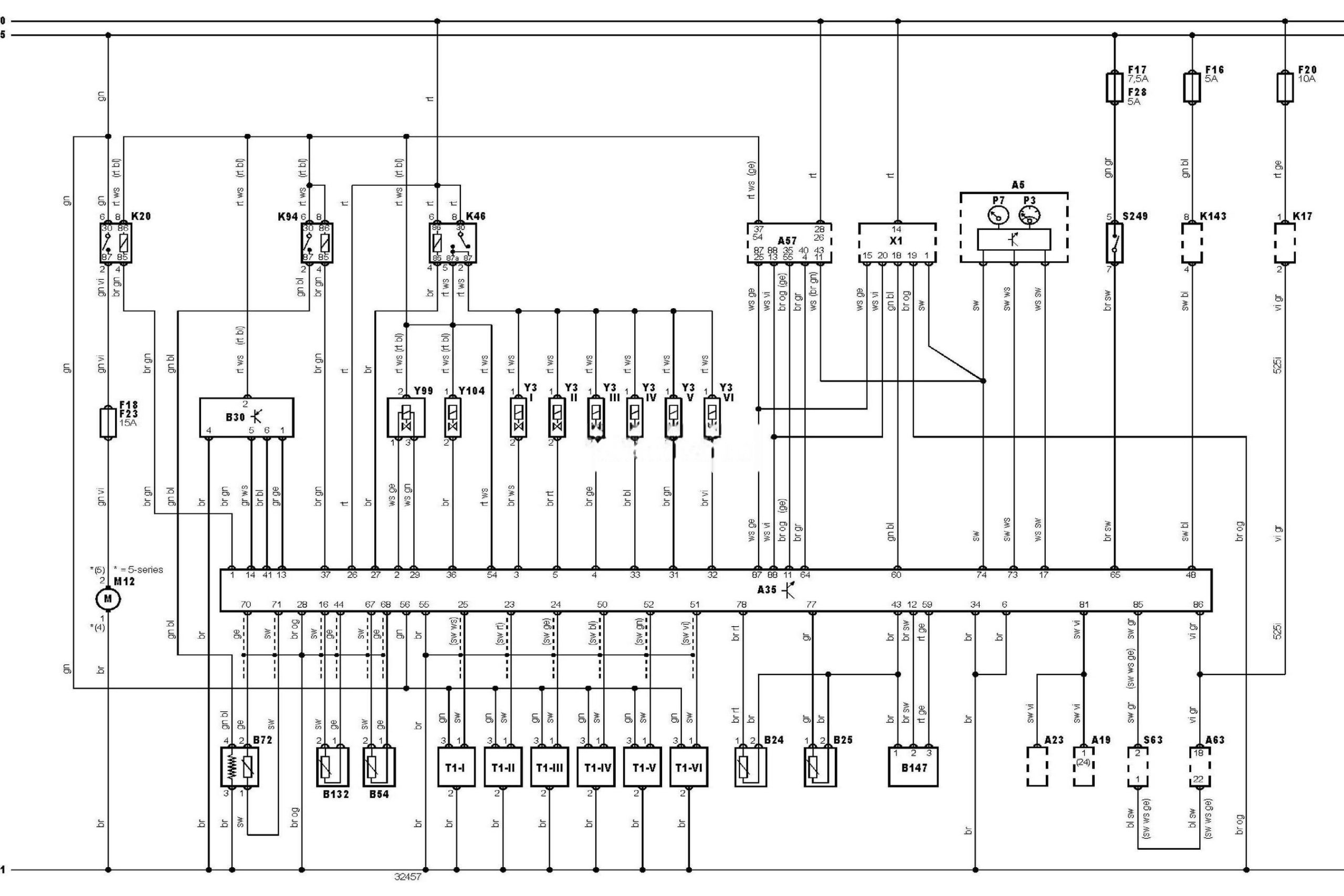

Електрична схема двигуна 520i BMW 5 (E34) 1989, 1990, 1991, 1992 року випуску.

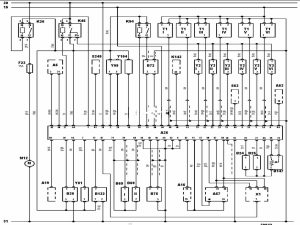

Електросхема системи управління двигуном 206S1 Bosch Motronic M3.1 — 2.0 літра
Позначення до електричної схеми BMW 5 (E34)
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A19 |
Маршрутний комп’ютер |
|
A23 |
Блок управління протиугонною системою |
|
A35 |
Електронний блок управління двигуном |
|
A57 |
Електронний блок управління КПП |
|
A63 |
Електронний блок управління кондиціонером |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B30 |
Датчик витрати повітря (MAF) |
|
B54 |
Датчик положення колінчастого вала |
|
B72 |
Підігрітий кисневий датчик |
|
B132 |
Датчик положення розподільного вала |
|
B147 |
Датчик положення дросельної заслінки |
|
F16 |
Запобіжник |
|
F17 |
Запобіжник |
|
F18 |
Запобіжник |
|
F20 |
Запобіжник |
|
F23 |
Запобіжник |
|
F28 |
Запобіжник |
|
K17 |
Реле кондиціонера |
|
K20 |
Реле паливного насоса |
|
K46 |
Реле системи управління двигуном |
|
K94 |
Реле нагрівача кисневого датчика |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M12 |
Паливний насос |
|
P3 |
Покажчик рівня палива |
|
P7 |
Тахометр |
|
S63 |
Датчик-вимикач тиску холодоагенту в системі кондиціонування |
|
S249 |
Датчик положення селектора АКПП |
|
T1-1 |
Котушка запалювання |
|
T1-2 |
Котушка запалювання |
|
T1-3 |
Котушка запалювання |
|
T1-1V |
Котушка запалювання |
|
T1-V |
Котушка запалювання |
|
T1-V1 |
Котушка запалювання |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y3-1 |
Форсунка |
|
Y3-2 |
Форсунка |
|
Y3-3 |
Форсунка |
|
Y3-1V |
Форсунка |
|
Y3-V |
Форсунка |
|
Y3-V1 |
Форсунка |
|
Y99 |
Клапан управління перепуском повітря на холостому ходу |
|
Y104 |
Е/м клапан акумулятора парів палива |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
