Електрична схема двигуна BMW X3 (E83) 2003, 2004, 2005, 2006, 2007 року випуску.

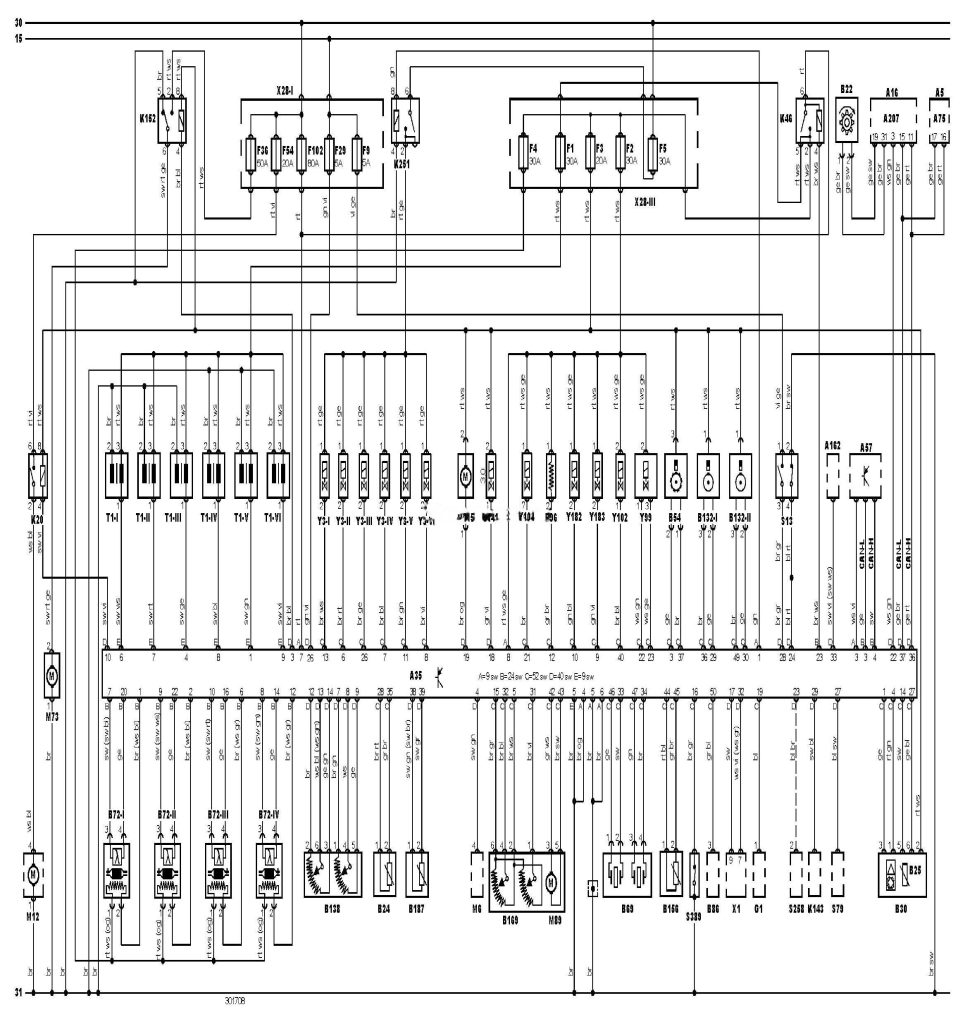

Електросхема системи управління двигуном 256S5: Siemens MS45 — 2.5 літра
Позначення до електричної схеми BMW X3 (E83)
|
15 |
Замок запалювання — запалювання УВІМК. |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A16 |
Електронний блок управління ABS |
|
A35 |
Електронний блок управління двигуном |
|
A57 |
Електронний блок управління КПП |
|
A75 |
Блок управління комбінацією приладів |
|
A162 |
Електронний блок управління іммобілайзером |
|
A207 |
Блок управління ESP (система підтримки курсової стійкості) |
|
B22 |
Датчик частоти обертання правого заднього колеса |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B30 |
Датчик витрати повітря (MAF) |
|
B54 |
Датчик положення колінчастого вала |
|
B69 |
Датчик детонації |
|
B72-1 |
Підігрівається кисневий датчик 1, банк 1 — перед каталітичним нейтралізатором |
|
B72-2 |
Підігрівається кисневий датчик 1, банк 2 — перед каталітичним нейтралізатором |
|
B72-3 |
Підігрівається кисневий датчик 2, банк 1 — після каталітичного нейтралізатора |
|
B72-1V |
Підігрівається кисневий датчик 2, банк 2 — після каталітичного нейтралізатора |
|
B86 |
Датчик рівня моторного масла |
|
B132-1 |
Датчик 1 положення розподільного вала |
|
B132-2 |
Датчик 2 положення розподільного вала |
|
B138 |
Датчик положення педалі акселератора |
|
B156 |
Датчик температури моторного масла |
|
B169 |
Датчик положення електродвигуна приводу дросельної заслінки |
|
B187 |
Датчик температури електродвигуна вентилятора системи охолодження |
|
CAN-H |
Контролер (шина передачі даних) — висока швидкість |
|
CAN-L |
Контролер (шина передачі даних) — низька швидкість |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F9 |
Запобіжник |
|
F29 |
Запобіжник |
|
F36 |
Запобіжник |
|
F54 |
Запобіжник |
|
F102 |
Запобіжник |
|
G1 |
Генератор |
|
K20 |
Реле паливного насоса |
|
K46 |
Реле системи управління двигуном |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
K152 |
Реле насоса системи подачі повітря на випуск |
|
K251 |
Реле форсунки |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M12 |
Паливний насос |
|
M73 |
Електродвигун насоса подачі повітря на випуск |
|
M89 |
Електродвигун приводу дросельної заслінки |
|
M115 |
Електродвигун вентилятора системи охолодження (блок запобіжників/реле) |
|
R96 |
Термостат системи охолодження |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S79 |
Головний вимикач системи підтримки швидкості (круїз-контроль) |
|
S258 |
Кінцевий вимикач (датчик положення) педалі зчеплення |
|
S389 |
Датчик аварійного тиску моторного масла |
|
T1 |
Котушка запалювання |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, приладова панель |
|
X28-3 |
Блок запобіжників/реле, моторний відсік |
|
Y3 |
Форсунка |
|
Y99 |
Клапан управління перепуском повітря на холостому ходу |
|
Y102 |
Е/м клапан системи зміни геометрії впускного колектора |
|
Y104 |
Е/м клапан акумулятора парів палива |
|
Y141 |
Керуючий клапан системи випуску |
|
Y182 |
Привід системи зміни фаз газорозподілу, впуск |
|
Y183 |
Привід системи зміни фаз газорозподілу, випуск |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
