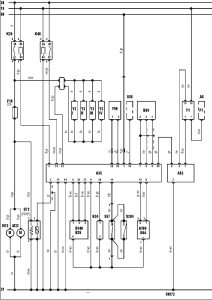

Електрична схема двигуна Volkswagen Golf 1 Cabriolet 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993 року випуску.

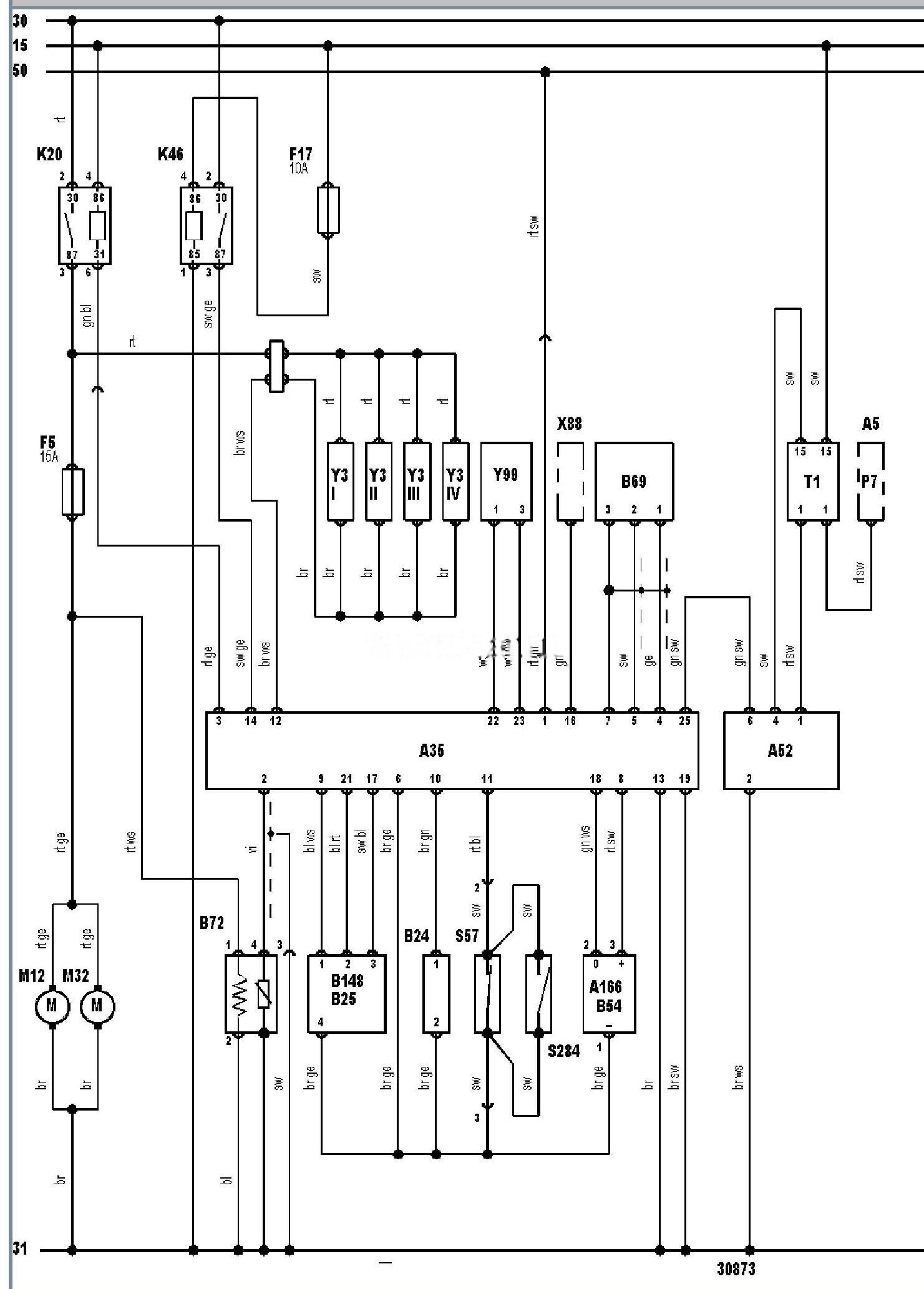

Електросхема двигуна 2H — Bosch Digifant ML6.1/ML6.4 — 1.8 літра.
Позначення до електричної схеми Volkswagen
|
15 |
Замок запалювання-запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
50 |
Замок запалювання — сигнал запуску |
|
A5 |
Комбінація приладів |
|
A35 |
Електронний блок керування двигуном |
|
A52 |
Комутатор системи запалювання |
|
A166 |
Розподільник |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B54 |
Датчик положення колінчастого вала |
|
B69 |
Датчик детонації |
|
B72 |
Підігрітий кисневий датчик |
|
B148 |
Датчик витрати повітря (VAF) |
|
F5 |
Запобіжник |
|
F17 |
Запобіжник |
|
K20 |
Реле паливного насоса |
|
K46 |
Реле системи керування двигуном |
|
M12 |
Паливний насос |
|
M32 |
Насос перекачування палива |
|
P7 |
Тахометр |
|
S57 |
Датчик повністю закритого положення дросельної заслінки |
|
S284 |
Датчик повністю відкритого положення дросельної заслінки |
|
T1 |
Котушка запалювання |
|
X88 |
Роз’єм кондиціонера |
|
Y31 |
Форсунка |
|
Y32 |
Форсунка |
|
Y33 |
Форсунка |
|
Y31V |
Форсунка |
|
Y99 |
Клапан керування перепуском повітря на холостому ходу |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
