Електрична схема двигуна BMW X5 (E53) 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 року випуску.

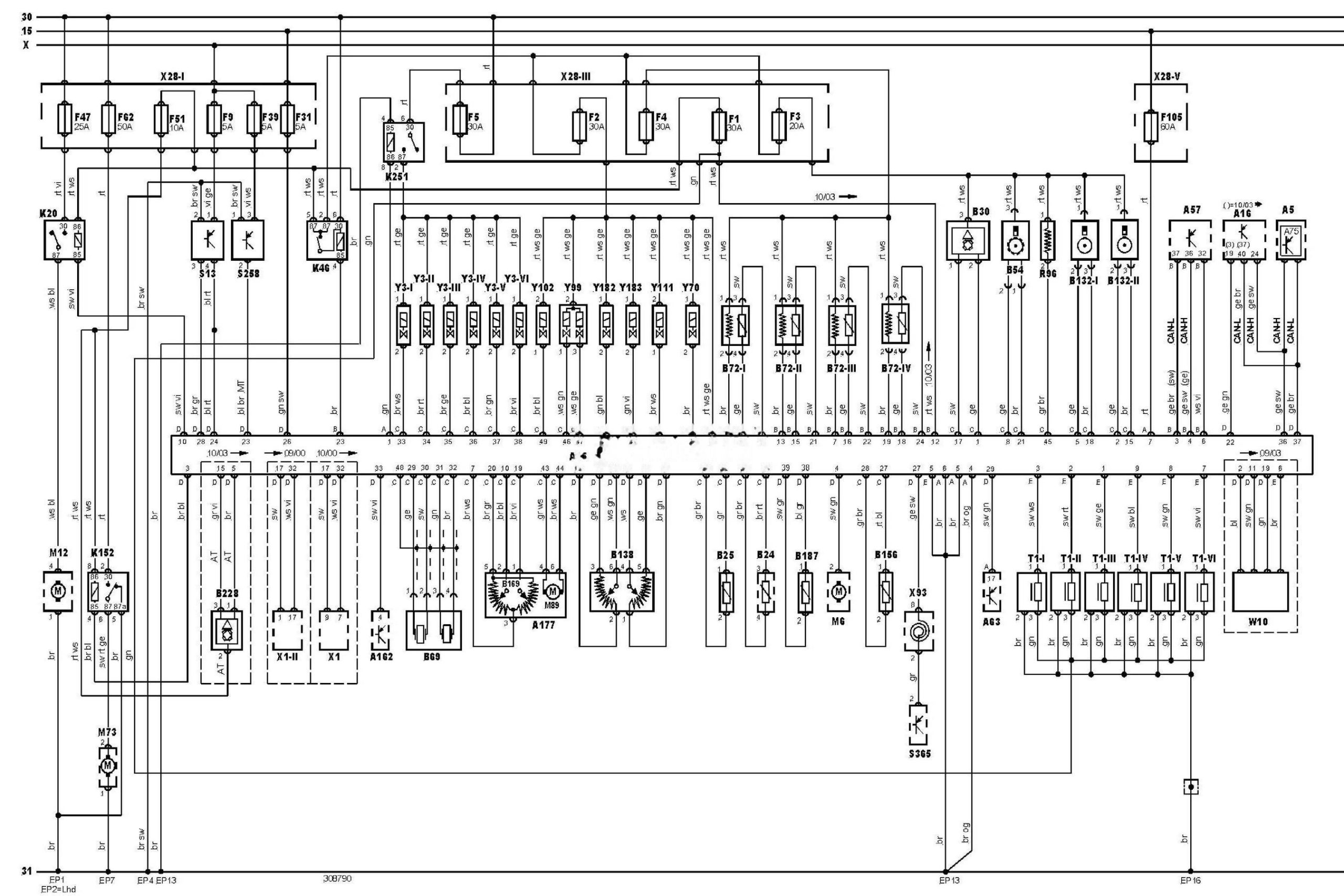

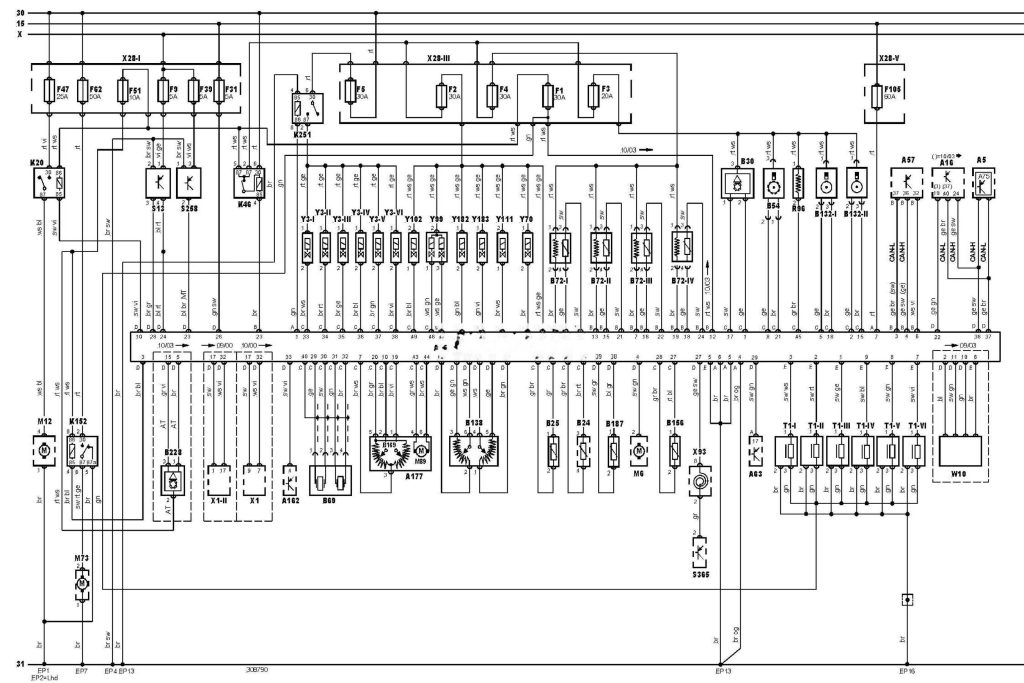

Електросхема системи управління двигуном 306S3 — 3.0 літра
Позначення до електричної схеми BMW X5 (E53)
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок управління ABS |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
A57 |
Електронний блок управління трансмісією (TCM) |
|
A63 |
Електронний блок управління кондиціонером |
|
A75 |
Блок управління комбінацією приборів |
|
A162 |
Електронний блок управління іммобілайзером |
|
A177 |
Блок управління дросельною заслінкою |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B30 |
Датчик витрати повітря (MAF) |
|
B54 |
Датчик положення колінчастого вала |
|
B69 |
Датчик детонації |
|
B138 |
Датчик положення педалі акселератора |
|
B156 |
Датчик температури моторного масла |
|
B169 |
Датчик положення електродвигуна приводу дросельної заслінки |
|
B187 |
Датчик температури електродвигуна вентилятора системи охолодження |
|
B228 |
Датчик витрати повітря (MAF) системи подачі повітря на випуск |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP1 |
Точка маси |
|
EP13 |
Точка маси |
|
EP16 |
Точка маси |
|
EP2 |
Точка маси |
|
EP4 |
Точка маси |
|
EP7 |
Точка маси |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F9 |
Запобіжник |
|
F31 |
Запобіжник |
|
F39 |
Запобіжник |
|
F47 |
Запобіжник |
|
F51 |
Запобіжник |
|
F62 |
Запобіжник |
|
F105 |
Запобіжник |
|
K20 |
Реле паливного насоса |
|
K46 |
Реле системи управління двигуном |
|
K152 |
Реле насоса системи подачі повітря на випуск |
|
K251 |
Реле форсунки |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M12 |
Паливний насос |
|
M73 |
Насос системи подачі повітря на випуск |
|
M89 |
Електродвигун приводу дросельної заслінки |
|
R96 |
Термостат системи охолодження |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S258 |
Кінцевий вимикач (датчик положення) педалі зчеплення |
|
S365 |
Комбінований перемикач (на кермовому колесі) |
|
T1 |
Котушка запалювання |
|
W10 |
Запасний провід (джгут проводів), моторний відсік |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X93 |
Спіральний провід (SRS) |
|
Y3 |
Форсунка |
|
Y70 |
Клапан вентиляції паливного бака |
|
Y99 |
Клапан управління перепуском повітря на холостому ходу |
|
Y102 |
Е/м клапан системи зміни геометрії впускного колектора |
|
Y111 |
Е/м клапан подачі повітря на випуск |
|
Y182 |
Привід системи зміни фаз газорозподілу, впуск |
|
Y183 |
Привід системи зміни фаз газорозподілу, випуск |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
