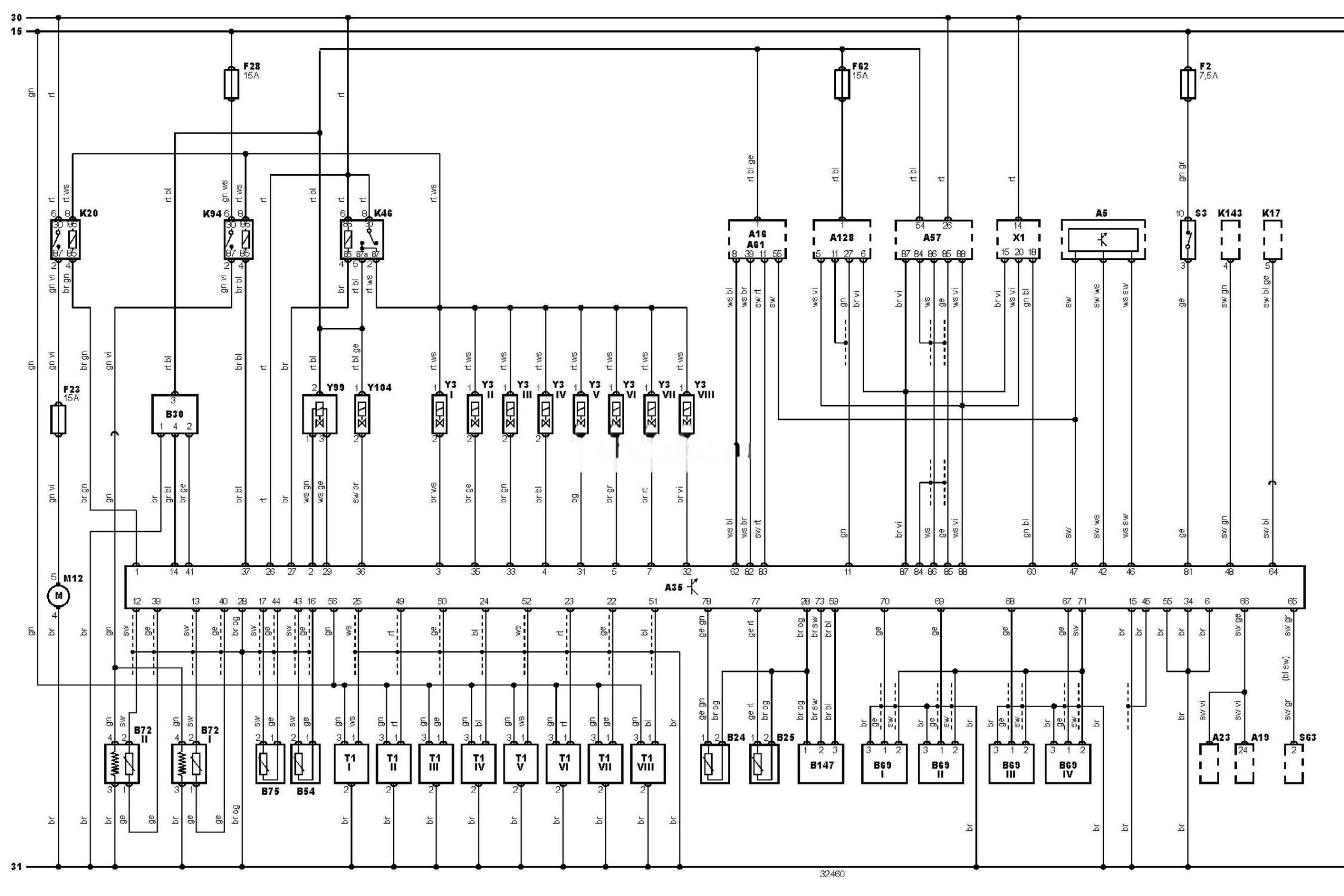

Електрична схема двигуна 730i BMW 7 E32 1992, 1993, 1994 року випуску.
Електросхема системи управління двигуном 308S1: Bosch Motronic M3.3 — 3.0 літра
Позначення до електричної схеми BMW 7 E32
|
15 |
Замок запалювання — запалювання УВІМК. |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A16 |
Електронний блок управління ABS |
|
A19 |
Маршрутний комп’ютер |
|
A23 |
Блок управління протиугінною системою |
|
A35 |
Електронний блок управління двигуном |
|
A57 |
Електронний блок управління КПП |
|
A61 |
Електронний блок управління протибуксувальною системою |
|
A128 |
Електронний блок управління дросельною заслінкою |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B30 |
Датчик витрати повітря (MAF) |
|
B54 |
Датчик положення колінчастого вала |
|
B69-1 |
Датчик детонації |
|
B69-2 |
Датчик детонації |
|
B69-3 |
Датчик детонації |
|
B69-1V |
Датчик детонації |
|
B72-1 |
Підігріваний кисневий датчик |
|
B72-2 |
Підігріваний кисневий датчик |
|
B147 |
Датчик положення дросельної заслінки |
|
F2 |
Запобіжник |
|
F23 |
Запобіжник |
|
F28 |
Запобіжник |
|
F62 |
Запобіжник |
|
K17 |
Реле кондиціонера |
|
K20 |
Реле паливного насоса |
|
K46 |
Реле системи управління двигуном |
|
K94 |
Реле нагрівача кисневого датчика |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M12 |
Паливний насос |
|
S3 |
Вимикач фар |
|
S63 |
Датчик-вимикач по тиску в системі кондиціонування |
|
T1-1 |
Котушка запалювання |
|
T1-2 |
Котушка запалювання |
|
T1-3 |
Котушка запалювання |
|
T1-1V |
Котушка запалювання |
|
T1-V |
Котушка запалювання |
|
T1-V1 |
Котушка запалювання |
|
T1-V2 |
Котушка запалювання |
|
T1-V3 |
Котушка запалювання |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y3-1 |
Форсунка |
|
Y3-2 |
Форсунка |
|
Y3-3 |
Форсунка |
|
Y3-1V |
Форсунка |
|
Y3-V |
Форсунка |
|
Y3-V1 |
Форсунка |
|
Y3-V2 |
Форсунка |
|
Y3-V3 |
Форсунка |
|
Y99 |
Клапан управління перепуском повітря на холостому ходу |
|
Y104 |
Е/м клапан акумулятора парів палива |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
