Розглянуто схему електрообладнання автомобіля Alfa Romeo 145 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 року випуску.

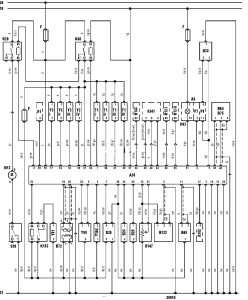

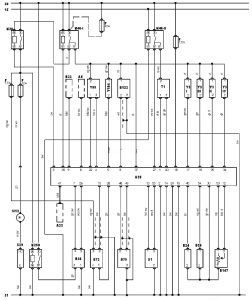

Електросхема системи управління двигуна об’ємом 1.6 літра (332.01).
Позначення до електричної схеми управління двигуном Alfa Romeo 145
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A23 |
Блок управління протиугінною системою |
|
A35 |
Електронний блок управління двигуном |
|
A52 |
Комутатор системи запалювання |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B54 |
Датчик положення колінчастого вала |
|
B72 |
Підігрітий кисневий датчик |
|
B147 |
Датчик положення дросельної заслінки |
|
F |
Запобіжник |
|
K20 |
Реле паливного насоса |
|
K461 |
Реле системи управління двигуном |
|
K462 |
Реле системи управління двигуном |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M12 |
Паливний насос |
|
S39 |
Інерційний вимикач відсічки подачі палива |
|
T1 |
Котушка запалювання |
|
W3 |
Запасний провід (джгут проводів) |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y31 |
Форсунка |
|
Y32 |
Форсунка |
|
Y33 |
Форсунка |
|
Y31V |
Форсунка |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y99 |
Клапан управління перепуском повітря на холостому ходу |
|
Y104 |
Е/м клапан акумулятора парів палива |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
