Електрична схема двигуна Skoda Octavia 1 Tour (1U) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 року випуску.

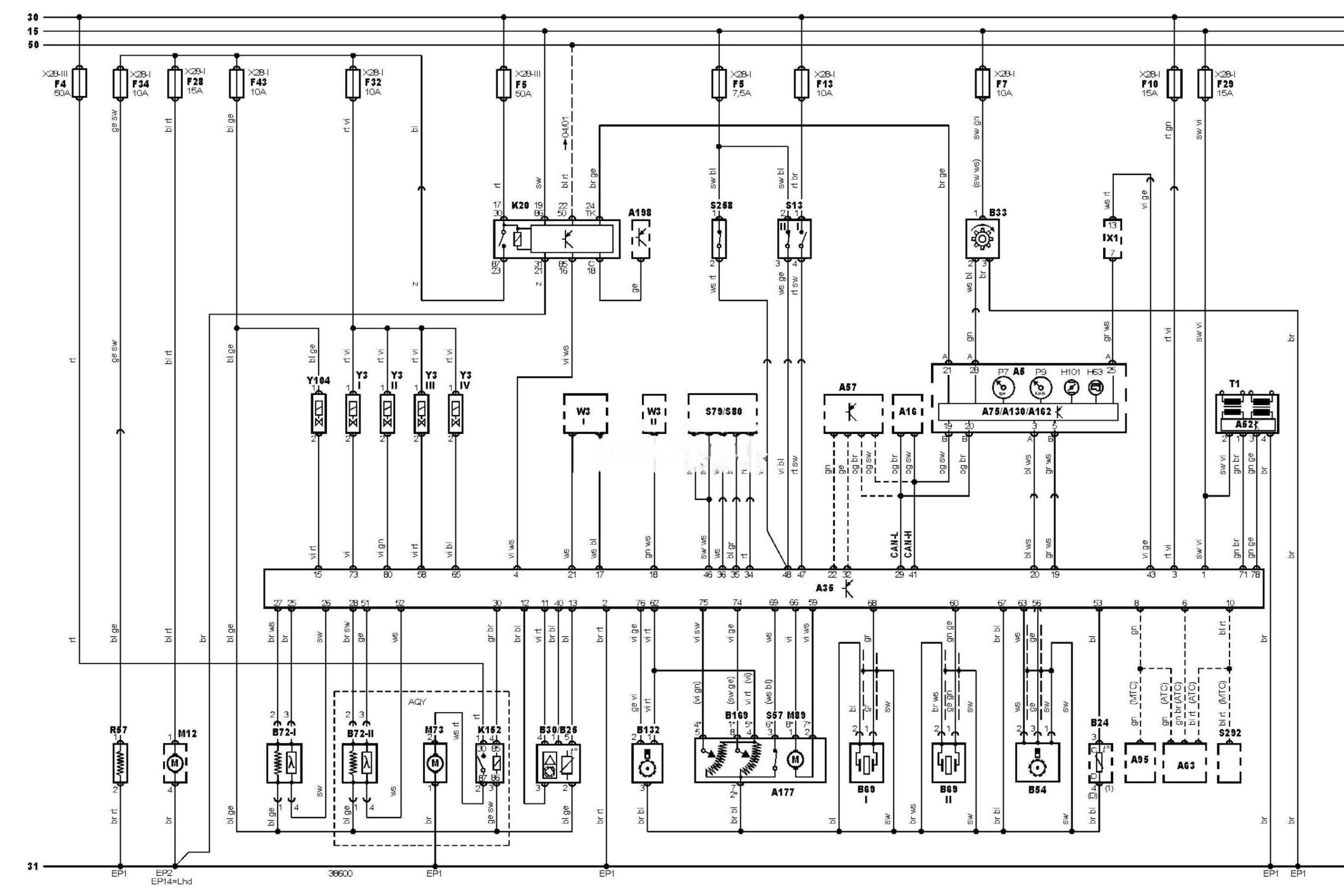

Електросхема системи управління двигуном AQY (08.2000-) — 2.0 літра.

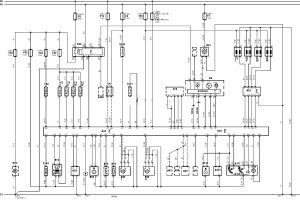

Електросхема двигуна AQY Skoda Octavia 1
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Skoda

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

50

Замок запалювання — сигнал запуску

A5

Комбінація приборів

A16

Електронний блок управління ABS

A35

Електронний блок управління двигуном (ECM)

A52

Комутатор системи запалювання

A57

Електронний блок управління трансмісією (TCM)

A63

Електронний блок управління кондиціонером

A75

Блок управління комбінацією приборів

A95

Блок управління електродвигуном вентилятора системи охолодження

A130

Блок діагностики

A162

Електронний блок управління іммобілайзером

A198

Електронний блок управління SRS

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B30

Датчик витрати повітря (MAF)

B33

Датчик швидкості автомобіля

B54

Датчик положення колінчастого вала

B69

Датчик детонації

B72-1

Підігрівається кисневий датчик 1

B72-2

Підігрівається кисневий датчик 2

B132

Датчик положення розподільного вала

B169

Датчик положення електродвигуна приводу дросельної заслінки

CAN-H

Контролер (шина передачі даних) — сигнал високого рівня

CAN-L

Контролер (шина передачі даних) — сигнал низького рівня

EP1

Точка маси

EP14

Точка маси

EP2

Точка маси

F4

Запобіжник

F5

Запобіжник

F7

Запобіжник

F10

Запобіжник

F13

Запобіжник

F28

Запобіжник

F29

Запобіжник

F32

Запобіжник

F34

Запобіжник

F43

Запобіжник

H63

Індикатор несправності системи управління двигуном (M1L)

H101

Індикатор несправності системи управління дросельною заслінкою

K20

Реле паливного насоса

K152

Реле насоса системи подачі повітря на випуск

M12

Паливний насос

M73

Насос системи подачі повітря на випуск

M89

Електродвигун приводу дросельної заслінки

P7

Тахометр

P9

Спідометр

R57

Обігрівач системи вентиляції картера

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S57

Датчик повністю закритого положення дросельної заслінки

S79

Головний вимикач системи підтримки швидкості (круїз-контроль)

S80

Перемикач вибору режиму роботи системи підтримки швидкості (круїз-контроль)

S258

Кінцевий вимикач (датчик положення) педалі зчеплення

S292

Панель управління кондиціонером/опалювачем

T1

Котушка запалювання

W3

Запасний провід (джгут проводів) на перегородці моторного відсіку

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле, приладова панель 1

X28-3

Блок запобіжників/реле, моторний відсік 1

Y3

Форсунка

Y104

Е/м клапан акумулятора парів палива

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
