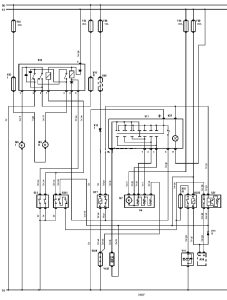

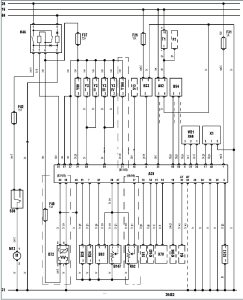

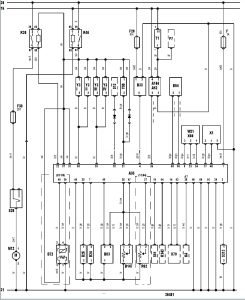

Електрична схема двигуна автомобіля Ford Scorpio/ Scorpio 1986, 1987, 1988, 1989, 1990, 1991 року випуску.

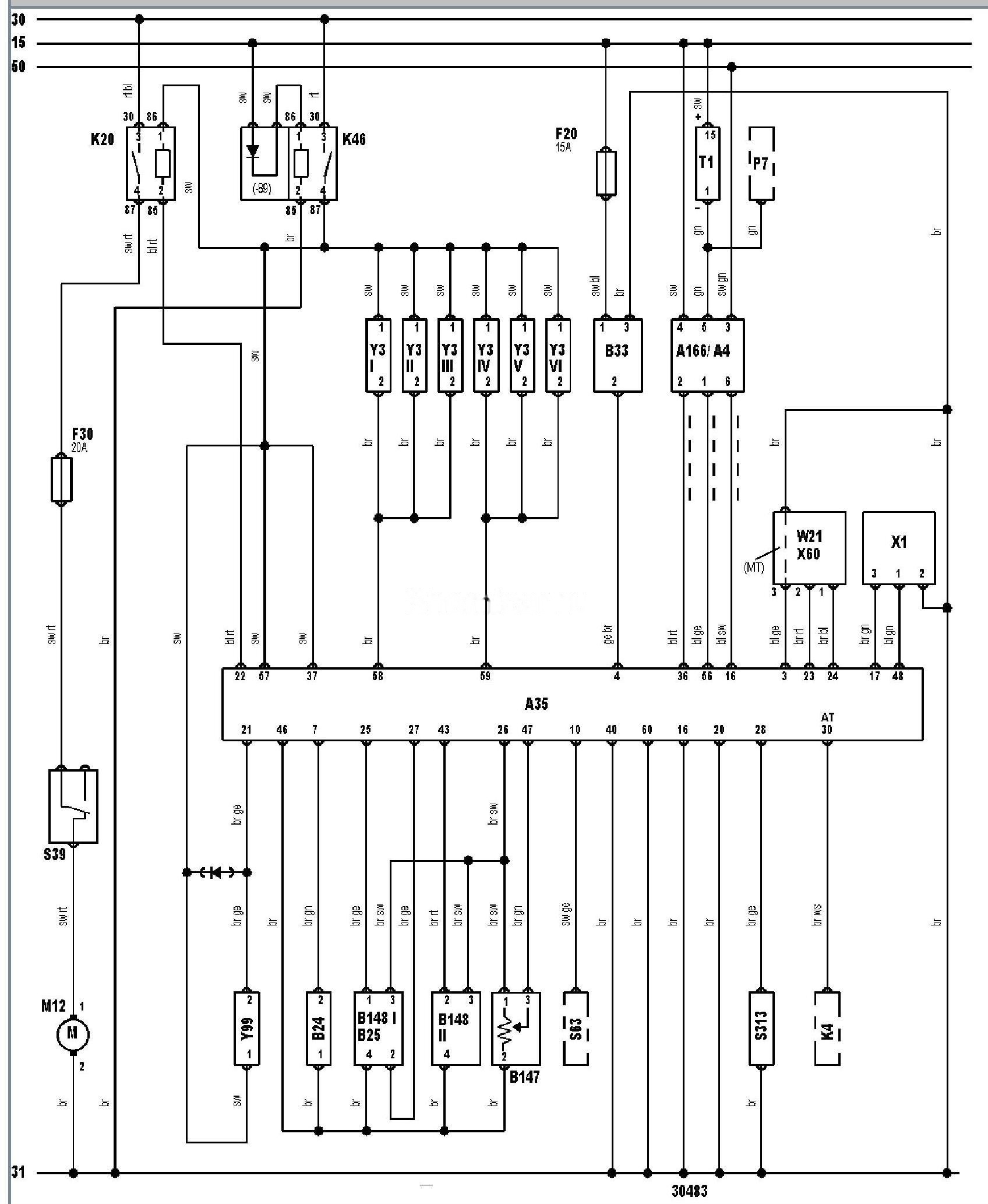

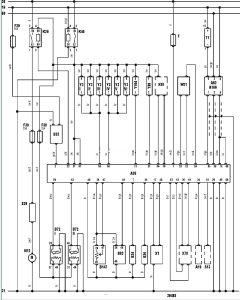

Електросхема системи управління двигуном ARC: Ford EEC 1V — 2.4 літра.
Позначення до електричної схеми Ford Scorpio/ Scorpio
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
50 |
Замок запалювання — сигнал запуску |
|
A4 |
Блок управління запалюванням |
|
A35 |
Електронний блок управління двигуном |
|
A166 |
Розподільник |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B33 |
Датчик швидкості автомобіля |
|
B147 |
Датчик положення дросельної заслінки |
|
B1481 |
Датчик витрати повітря (VAF) |
|
B1482 |
Датчик витрати повітря (VAF) |
|
F20 |
Запобіжник |
|
F30 |
Запобіжник |
|
K4 |
Реле стартера |
|
K20 |
Реле паливного насоса |
|
K46 |
Реле системи управління двигуном |
|
M12 |
Паливний насос |
|
P7 |
Тахометр |
|
S39 |
Інерційний вимикач відсічки подачі палива |
|
S63 |
Датчик-вимикач пригнічення холодоагенту в системі кондиціонування |
|
S313 |
Датчик-вимикач по температурі палива |
|
T1 |
Котушка запалювання |
|
W21 |
Октан-коректор |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X60 |
Роз’єм регулювання частоти обертання холостого ходу |
|
Y31 |
Форсунка |
|
Y32 |
Форсунка |
|
Y33 |
Форсунка |
|
Y31V |
Форсунка |
|
Y3V |
Форсунка |
|
Y3V1 |
Форсунка |
|
Y99 |
Клапан управління перепуском повітря на холостому ходу |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
