Електрична схема двигуна Skoda Fabia 1 (6Y) 1997, 1998, 1999, 2000, 2001 року випуску.

Електросхема системи управління двигуном AUA: Magneti Marelli 4LV — 1,4 літра 16V (-06.2001).

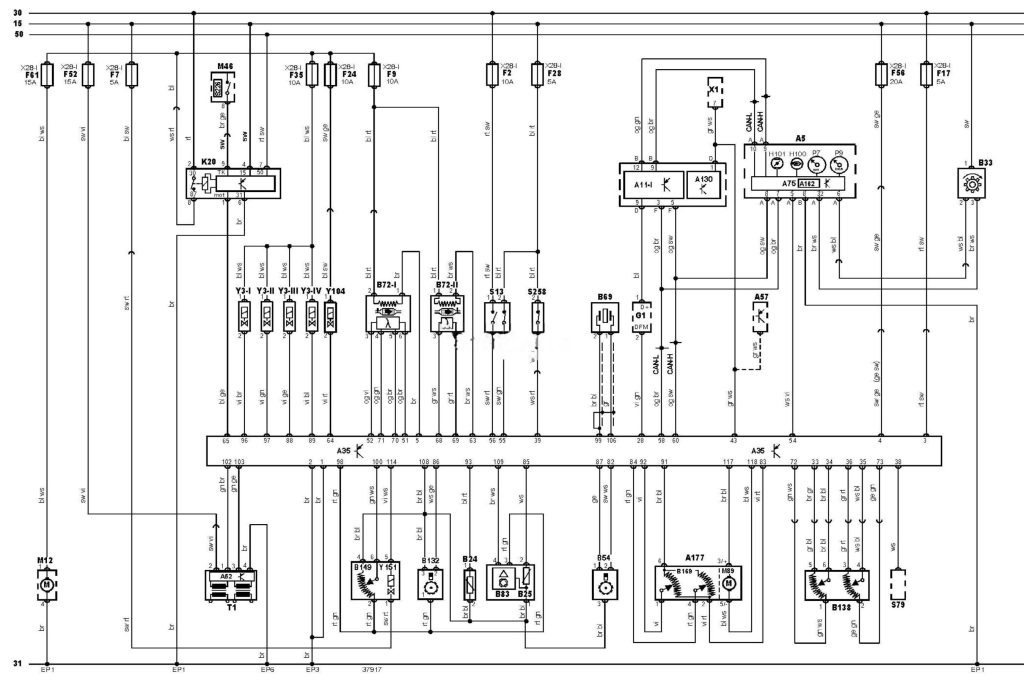

Електросхема двигуна AUA тип 1 Skoda Fabia 1
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Skoda

15

Замок запалювання — запалювання УВІМК.

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

50

Замок запалювання — сигнал запуску

A5

Комбінація приборів

A35

Електронний блок управління двигуном

A52

Комутатор системи запалювання

A57

Електронний блок управління КПП

A75

Блок управління комбінацією приборів

A130

Блок діагностики

A162

Електронний блок управління іммобілайзером

Am

Блок управління дросельною заслінкою

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B33

Датчик швидкості автомобіля

B54

Датчик положення колінчастого вала

B69

Датчик детонації

B72-1

Підігрівається кисневий датчик 1

B72-2

Підігрівається кисневий датчик 2

B83

Датчик абсолютного тиску повітря у впускному колекторі

B132

Датчик положення розподільного вала

B138

Датчик положення педалі акселератора

B149

Датчик положення клапана системи рециркуляції ВГ (EGR)

B169

Датчик положення електродвигуна приводу дросельної заслінки

CAN-H

Контролер (шина передачі даних) — висока швидкість

CAN-L

Контролер (шина передачі даних) — низька швидкість

F2

Запобіжник

F7

Запобіжник

F9

Запобіжник

F17

Запобіжник

F24

Запобіжник

F28

Запобіжник

F35

Запобіжник

F52

Запобіжник

F56

Запобіжник

F61

Запобіжник

G1

Генератор

H100

Індикатор несправності каталітичного нейтралізатора

H101

Індикатор несправності системи управління дросельною заслінкою

K20

Реле паливного насоса

M12

Паливний насос

M89

Електродвигун приводу дросельної заслінки

P7

Тахометр

P9

Спідометр

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S79

Головний вимикач системи підтримки швидкості (круїз-контроль)

S258

Кінцевий вимикач (датчик положення) педалі зчеплення

T1

Котушка запалювання

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле 1, приладова панель

Y3

Форсунка

Y151

Привід клапана системи рециркуляції ВГ (EGR)

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
