Електрична схема двигуна Volkswagen Bora (1J) 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

Електросхема системи управління двигуном AZH — 2.0 літра Bosch Motronic ME7.5.

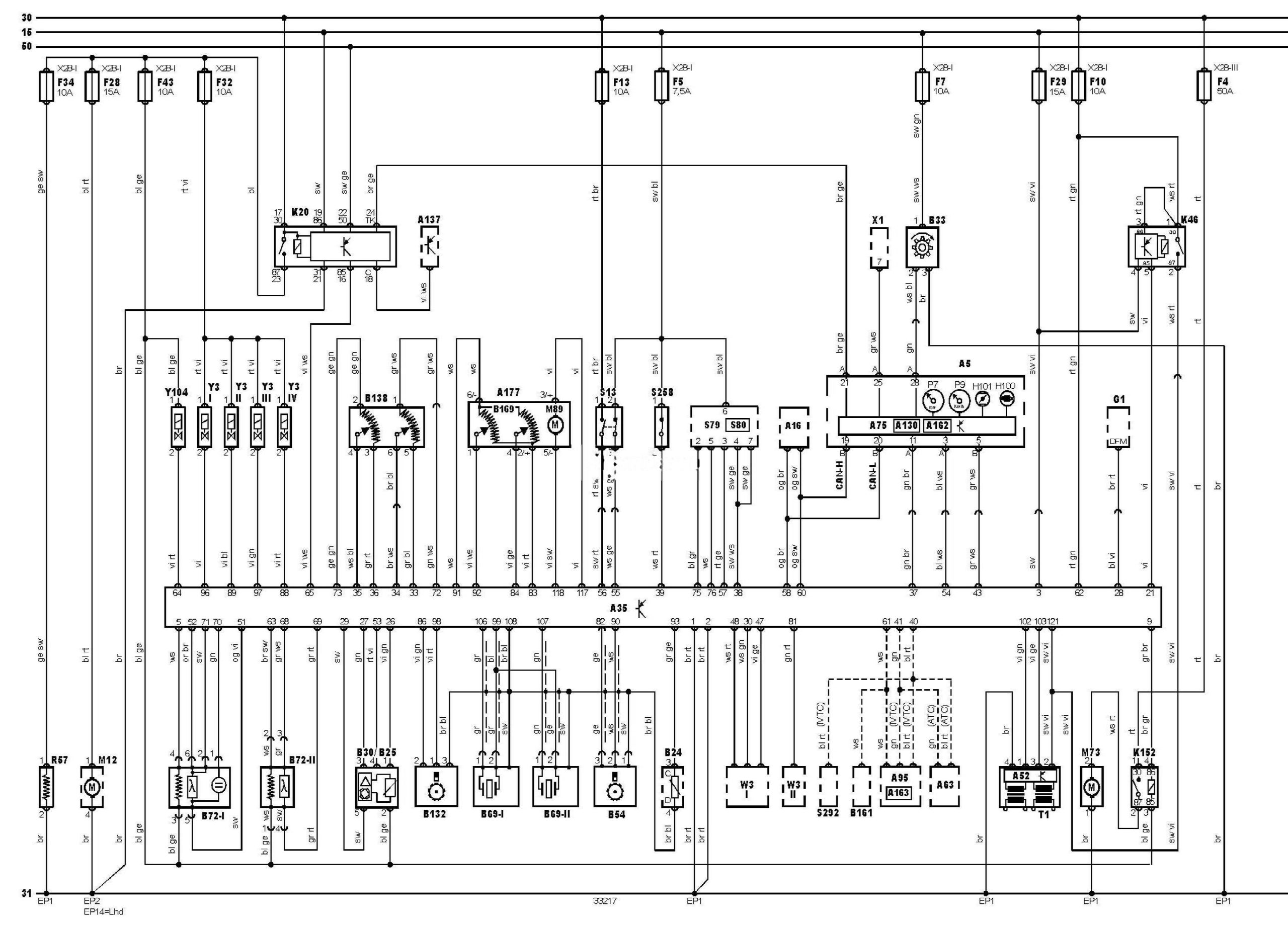

Електросхема двигуна AZH Volkswagen Bora (1J) (1J2/1J6)
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Volkswagen

15

Замок запалювання-запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

50

Замок запалювання — сигнал запуску

A5

Комбінація приладів

A16

Електронний блок управління ABS

A35

Електронний блок управління двигуном

A52

Комутатор системи запалювання

A63

Електронний блок управління кондиціонером

A75

Блок управління комбінацією приладів

A95

Блок управління електродвигуном вентилятора системи охолодження

A130

Блок діагностики

A137

Електронний блок управління SRS

A162

Електронний блок управління іммобілайзером

A163

Блок управління компресором кондиціонера

A177

Блок управління дросельною заслінкою

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B30

Датчик витрати повітря(М^)

B33

Датчик швидкості автомобіля

B54

Датчик положення колінчастого вала

B69-1

Датчик детонації1

B69-2

Датчик детонації2

B72-1

Підігрівається кисневий датчик 1

B72-2

Підігрівається кисневий датчик2

B132

Датчик положення розподільного вала

B138

Датчик положення педалі акселератора

B161

Датчик тиску холодоагенту системи кондиціонування

B169

Датчик положення електродвигуна приводу дросельної заслінки

CAN-H

Контролер (шина передачі даних) – висока швидкість

CAN-L

Контролер (шина передачі даних) – низька швидкість

EP1

Точка заземлення

EP14

Точка заземлення

EP2

Точка заземлення

F4

Запобіжник

F5

Запобіжник

F7

Запобіжник

F10

Запобіжник

F13

Запобіжник

F28

Запобіжник

F29

Запобіжник

F32

Запобіжник

F34

Запобіжник

F43

Запобіжник

G1

Генератор

H100

Індикатор несправності каталітичного нейтралізатора

H101

Індикатор несправності системи управління дросельною заслінкою

K20

Реле паливного насоса

K46

Реле системи управління двигуном

K152

Реле насоса системи подачі повітря на випуск

M12

Паливний насос

M73

Електродвигун насоса подачі повітря на випуск

M89

Електродвигун приводу дросельної заслінки

P7

Тахометр

P9

Спідометр

R57

Обігрівач системи вентиляції картера

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S79

Головний вимикач системи підтримки швидкості (круїз-контроль)

S80

Перемикач вибору режиму роботи системи підтримки швидкості (круїз-контроль)

S258

Кінцевий вимикач (датчик положення) педалі зчеплення

S292

Панель управління кондиціонером/опалювачем

T1

Котушка запалювання

W3

Запасний провід (джгут проводів)

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле1,приборнапанель

X28-3

Блок запобіжників/реле1,моторнийвідсік

Y3

Форсунка

Y104

Е/м клапан акумулятора парів палива

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
