Електрична схема двигуна автомобіля Ford Scorpio 1994, 1995, 1996, 1997, 1998 року випуску.

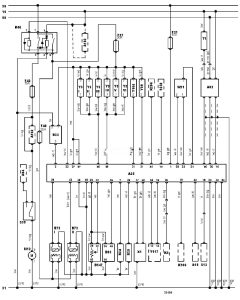

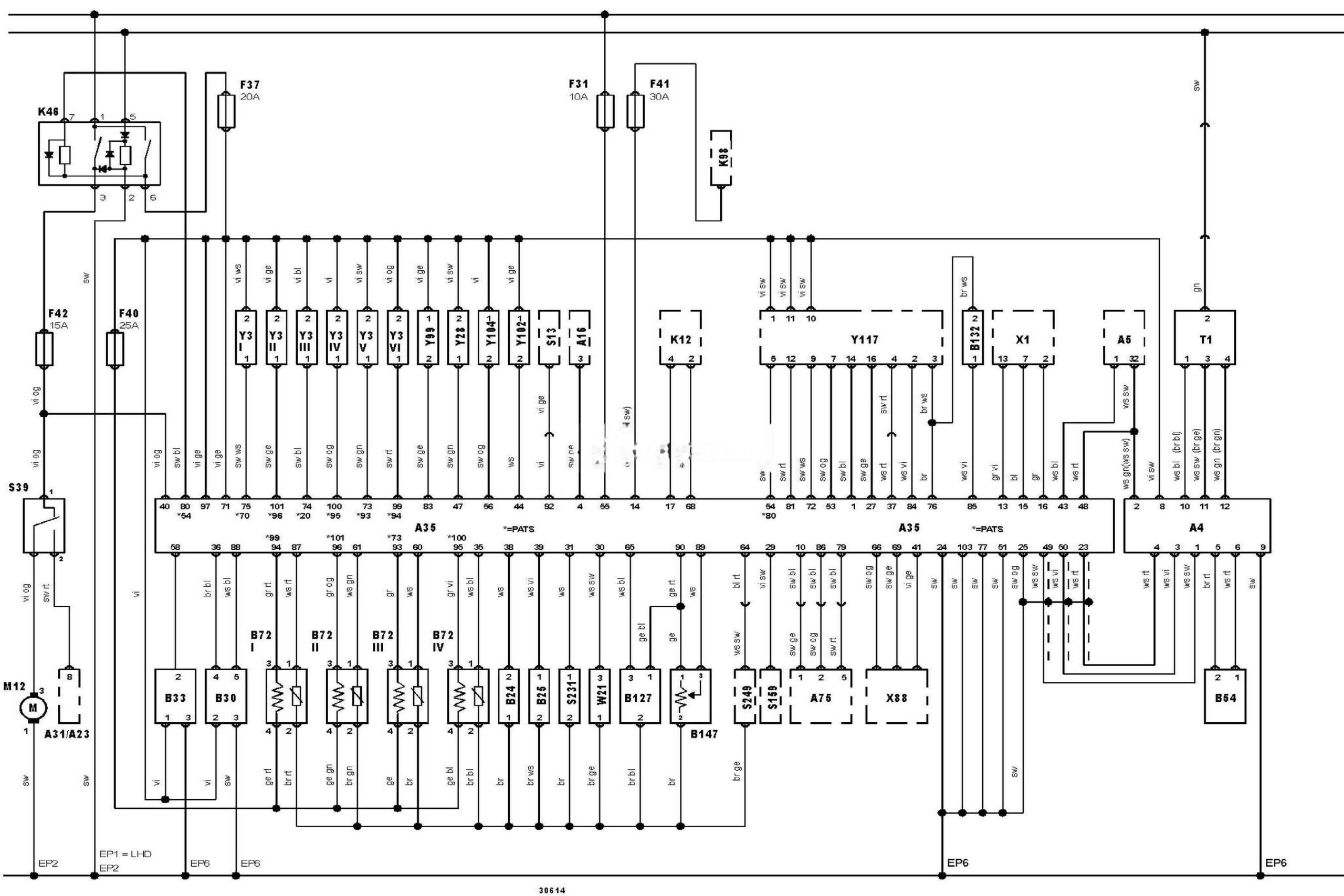

Електросхема системи управління двигуном BOB — 2.9 літра 24V.
Позначення до електричної схеми Ford Scorpio
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A4 |
Блок управління запалюванням |
|
A5 |
Комбінація приладів |
|
A16 |
Електронний блок управління ABS |
|
A23 |
Блок управління протиугінною системою |
|
A31 |
Блок управління центральним замком |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
A75 |
Блок управління комбінацією приладів |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B30 |
Датчик витрати повітря (MAF) |
|
B33 |
Датчик швидкості автомобіля |
|
B54 |
Датчик положення колінчастого вала |
|
B72-1 |
Підігрівається кисневий датчик |
|
B72-2 |
Підігрівається кисневий датчик |
|
B72-3 |
Підігрівається кисневий датчик |
|
B72-1V |
Підігрівається кисневий датчик |
|
B127 |
Датчик тиску відпрацьованих газів |
|
B132 |
Датчик положення розподільного вала |
|
B147 |
Датчик положення дросельної заслінки |
|
F31 |
Запобіжник |
|
F37 |
Запобіжник |
|
F40 |
Запобіжник |
|
F41 |
Запобіжник |
|
F42 |
Запобіжник |
|
K12 |
Реле електродвигуна вентилятора системи охолодження |
|
K46 |
Реле системи управління двигуном |
|
K98 |
Реле обігрівача лобового скла |
|
M12 |
Паливний насос |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S39 |
Інерційний вимикач відсічки подачі палива |
|
S159 |
Вимикач підвищувальної передачі |
|
S231 |
Датчик-вимикач тиску в системі підсилювача рульового управління |
|
S249 |
Датчик положення селектора |
|
T1 |
Котушка запалювання |
|
W21 |
Октан-коректор |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X88 |
Роз’єм кондиціонера |
|
Y3-1 |
Форсунка |
|
Y3-2 |
Форсунка |
|
Y3-3 |
Форсунка |
|
Y3-1V |
Форсунка |
|
Y3-V |
Форсунка |
|
Y3-V1 |
Форсунка |
|
Y28 |
Е/м клапан системи рециркуляції ВГ (EGR) |
|
Y99 |
Клапан управління перепуском повітря на холостому ходу |
|
Y102 |
Е/м клапан системи зміни геометрії впускного колектора |
|
Y104 |
Е/м клапан акумулятора парів палива |
|
Y117 |
Блок клапанів трансмісії |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
