Електрична схема двигуна Mazda 323 1997, 1998 року випуску.

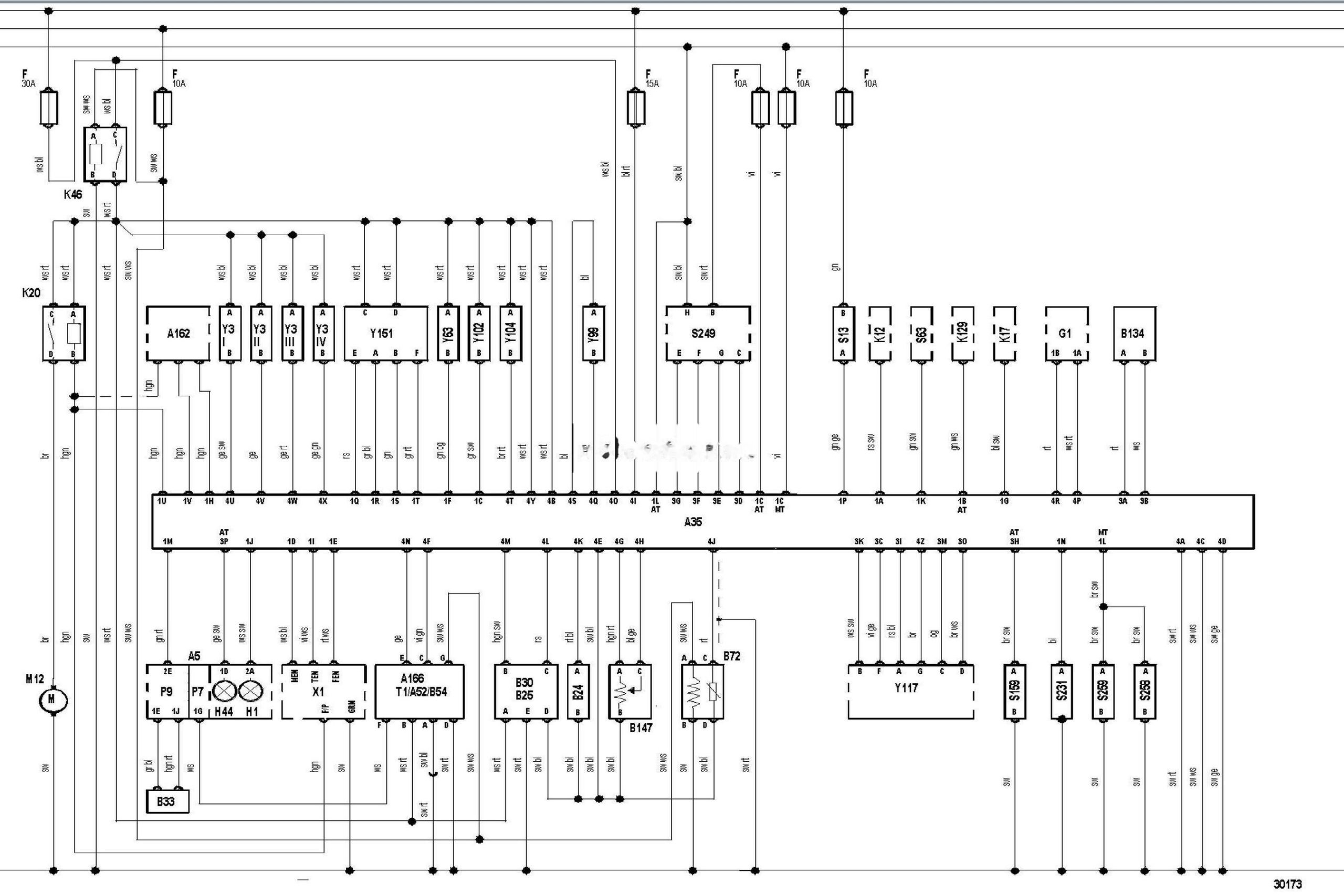

Електросхема системи управління двигуном BP — Mazda EG1 (11.1996-) — 1.8 літра.
Позначення до електричної схеми Mazda 323
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
50 |
Замок запалювання — сигнал запуску |
|
A5 |
Комбінація приборів |
|
A35 |
Електронний блок управління двигуном |
|
A162 |
Електронний блок управління іммобілайзером |
|
A166 |
Розподільник |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B30 |
Датчик витрати повітря (MAF) |
|
B33 |
Датчик швидкості автомобіля |
|
B72 |
Підігрітий кисневий датчик |
|
B134 |
Датчик швидкості автомобіля (АКПП) |
|
B147 |
Датчик положення дросельної заслінки |
|
F |
Запобіжник |
|
G1 |
Генератор |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
H44 |
Індикатор підвищувальної передачі |
|
K12 |
Реле електродвигуна вентилятора системи охолодження |
|
K17 |
Реле кондиціонера |
|
K20 |
Реле паливного насоса |
|
K46 |
Реле системи управління двигуном |
|
K129 |
Реле електродвигуна вентилятора конденсатора кондиціонера |
|
M12 |
Паливний насос |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S63 |
Датчик-вимикач по тиску холодоагенту в системі кондиціонування |
|
S159 |
Вимикач підвищувальної передачі |
|
S231 |
Датчик-вимикач по тиску в системі підсилювача керма |
|
S249 |
Датчик положення селектора АКПП |
|
S258 |
Кінцевий вимикач (датчик положення) педалі зчеплення |
|
S259 |
Датчик-вимикач нейтрального положення |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y31 |
Форсунка |
|
Y32 |
Форсунка |
|
Y33 |
Форсунка |
|
Y31V |
Форсунка |
|
Y63 |
Е/м клапан управління регулятором тиску палива |
|
Y99 |
Клапан управління перепуском повітря на холостому ходу |
|
Y102 |
Е/м клапан системи зміни геометрії впускного колектора |
|
Y104 |
Е/м клапан акумулятора парів палива |
|
Y117 |
Блок клапанів АКПП |
|
Y151 |
Привід клапана системи рециркуляції ВГ (EGR) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
