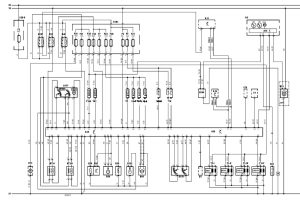

Електрична схема двигуна Skoda Fabia 2 (5J) 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 року випуску.

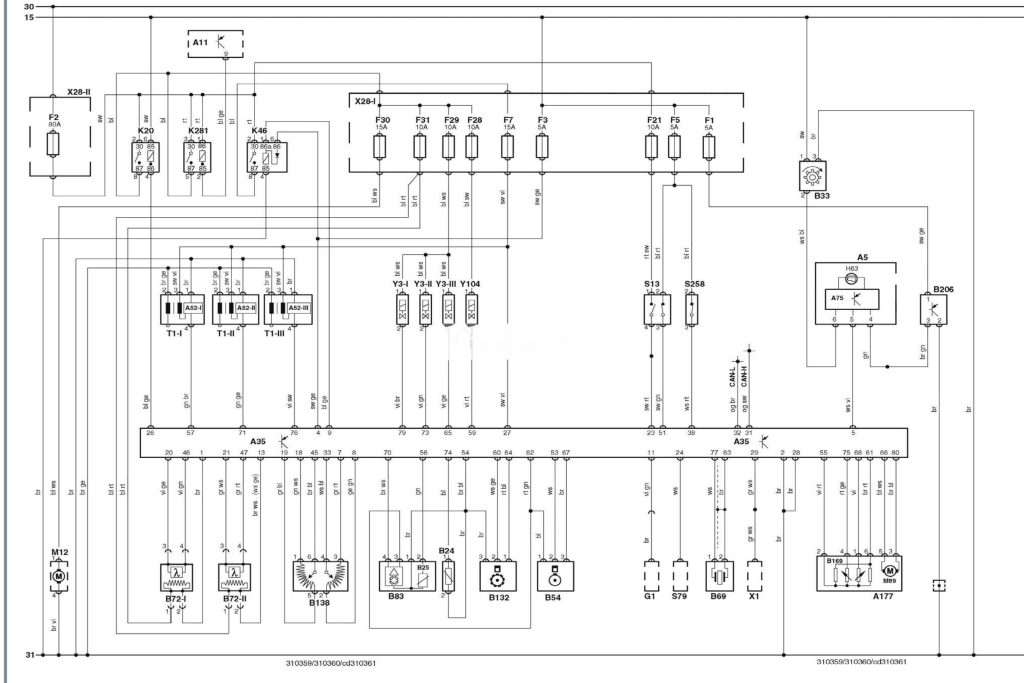

Електросхема системи управління двигуном BZG: Siemens Simos 9.1 — 1.2 літра 12V.
Позначення до електричної схеми Skoda
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A11 |
Багатофункціональний блок управління |
|
A35 |
Електронний блок управління двигуном |
|
A75 |
Блок управління комбінацією приладів |
|
A177 |
Блок управління дросельною заслінкою |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B33 |
Датчик швидкості автомобіля |
|
B54 |
Датчик положення колінчастого вала |
|
B69 |
Датчик детонації |
|
B83 |
Датчик абсолютного тиску повітря у впускному колекторі |
|
B132 |
Датчик положення розподільного вала |
|
B138 |
Датчик положення педалі акселератора |
|
B169 |
Датчик положення електродвигуна приводу дросельної заслінки |
|
B206 |
Датчик стану моторного масла |
|
CAN-H |
Контролер (шина передачі даних) — висока швидкість |
|
CAN-L |
Контролер (шина передачі даних) — низька швидкість |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F5 |
Запобіжник |
|
F7 |
Запобіжник |
|
F21 |
Запобіжник |
|
F28 |
Запобіжник |
|
F29 |
Запобіжник |
|
F30 |
Запобіжник |
|
F31 |
Запобіжник |
|
G1 |
Генератор |
|
H63 |
Індикатор несправності системи управління двигуном (M1L) |
|
K20 |
Реле паливного насоса |
|
K46 |
Реле системи управління двигуном |
|
K281 |
Пускове реле (паливна система) |
|
M12 |
Паливний насос |
|
M89 |
Електродвигун приводу дросельної заслінки |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S79 |
Головний вимикач системи підтримки швидкості (круїз-контроль) |
|
S258 |
Кінцевий вимикач (датчик положення) педалі зчеплення |
|
T1 |
Котушка запалювання |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y3 |
Форсунка |
|
Y104 |
Е/м клапан акумулятора парів палива |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
