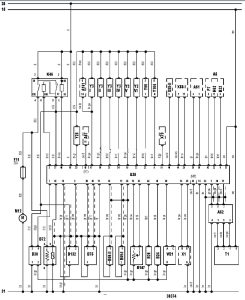

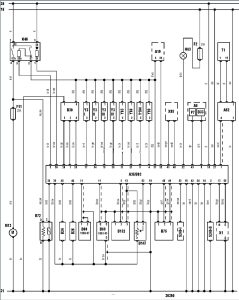

Електрична схема двигуна Opel Calibra 1993, 1994, 1995, 1996, 1997 року випуску.

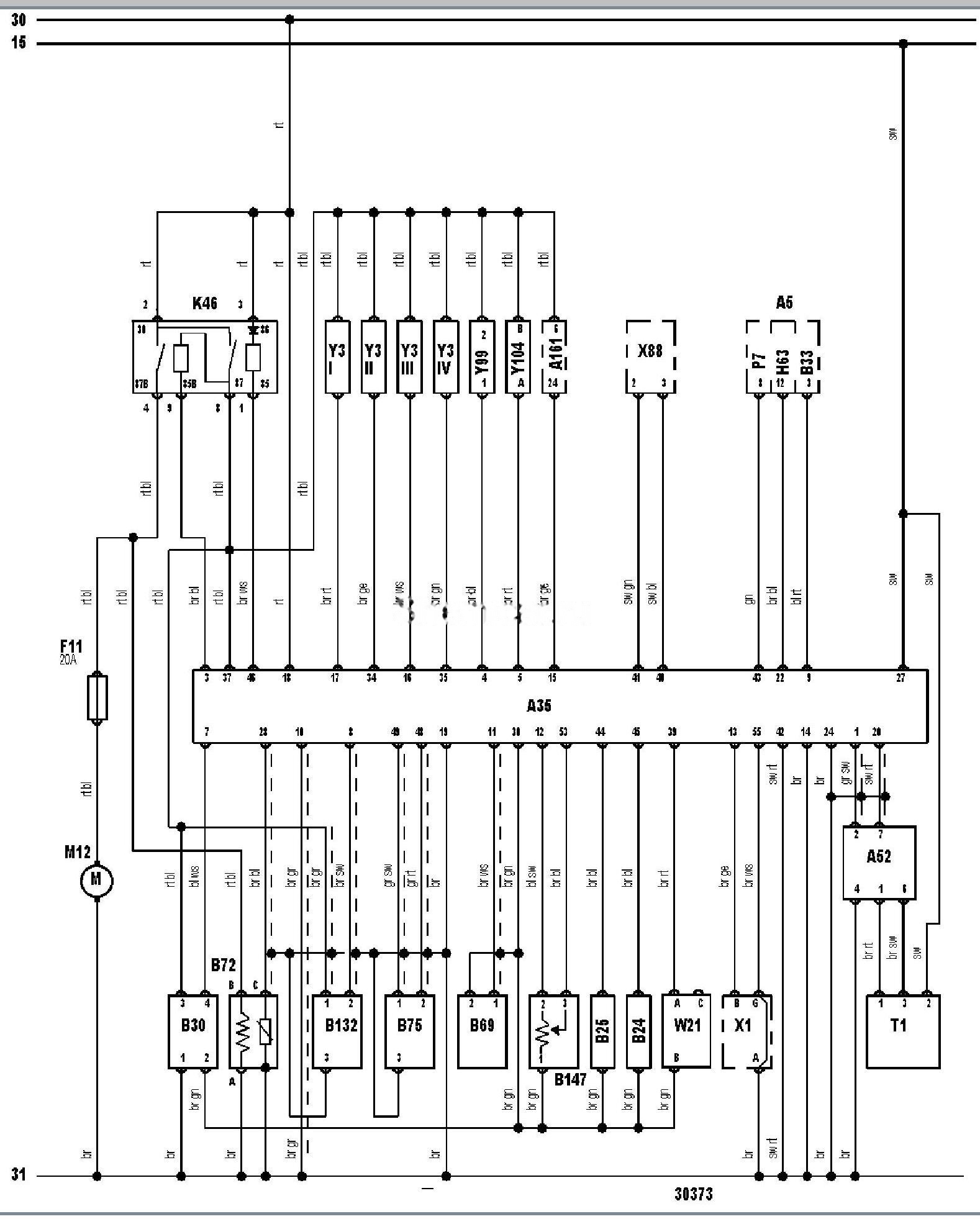

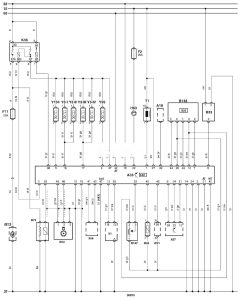

Електросхема системи управління двигуном C20NE: Bosch Motronic M2.8 — 2.0 літра 16V.

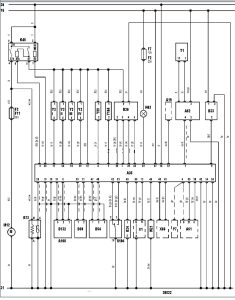

Електросхема двигуна C20XE тип 2 Opel Calibra
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Opel Calibra

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приладів — індикатор несправності горить

A35

Електронний блок управління двигуном

A52

Комутатор системи запалювання

A161

Багатофункціональний дисплей

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B30

Датчик витрати повітря (MAF)

B33

Датчик швидкості автомобіля

B69

Датчик детонації

B72

Підігрівається кисневий датчик

B75

Датчик частоти обертання колінчастого вала

B132

Датчик положення розподільного вала

B147

Датчик положення дросельної заслінки

F11

Запобіжник

H63

Індикатор несправності системи управління двигуном (M1L)

K46

Блок реле

M12

Паливний насос

P7

Тахометр

T1

Котушка запалювання

W21

Октан-коректор

X1

Діагностичний роз’єм (DLC)

X88

Роз’єм кондиціонера

Y31

Форсунка

Y32

Форсунка

Y33

Форсунка

Y31V

Форсунка

Y99

Клапан управління перепуском повітря на холостому ходу

Y104

Е/м клапан акумулятора парів палива



Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
