Електрична схема двигуна Nissan Micra (K11) 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 року випуску.

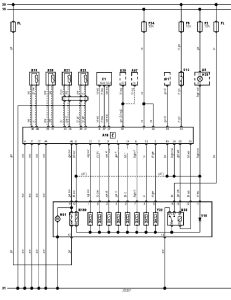

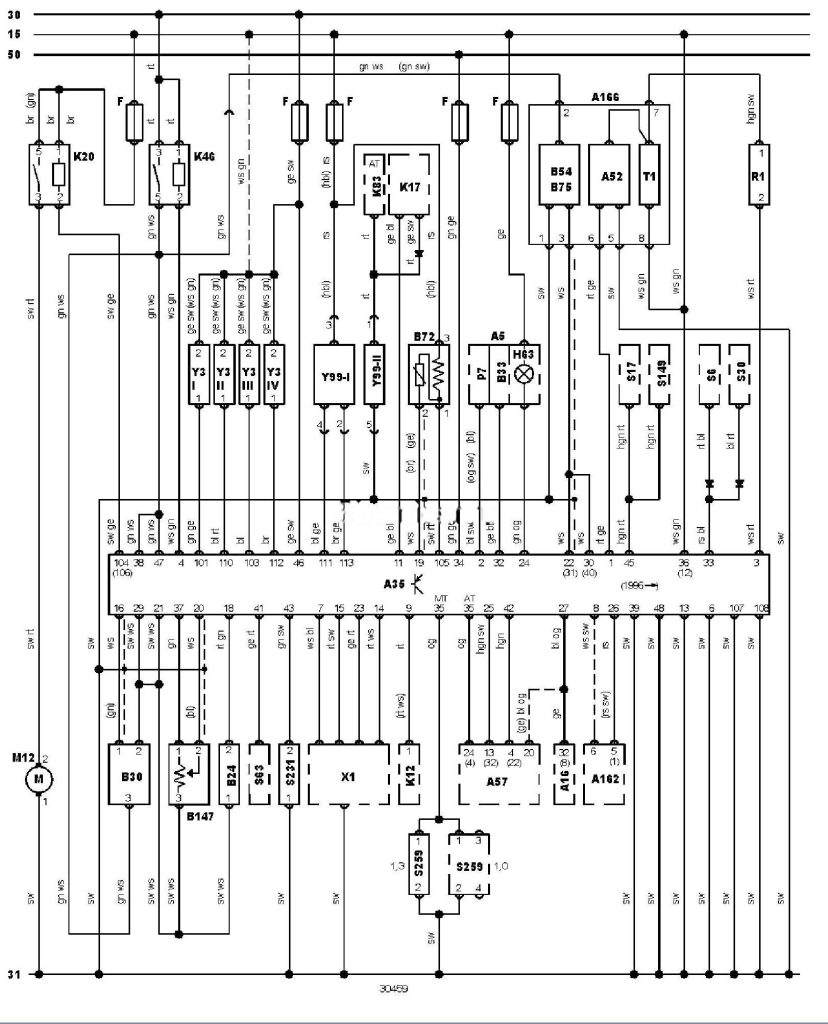

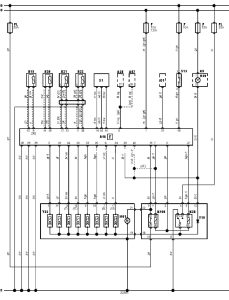

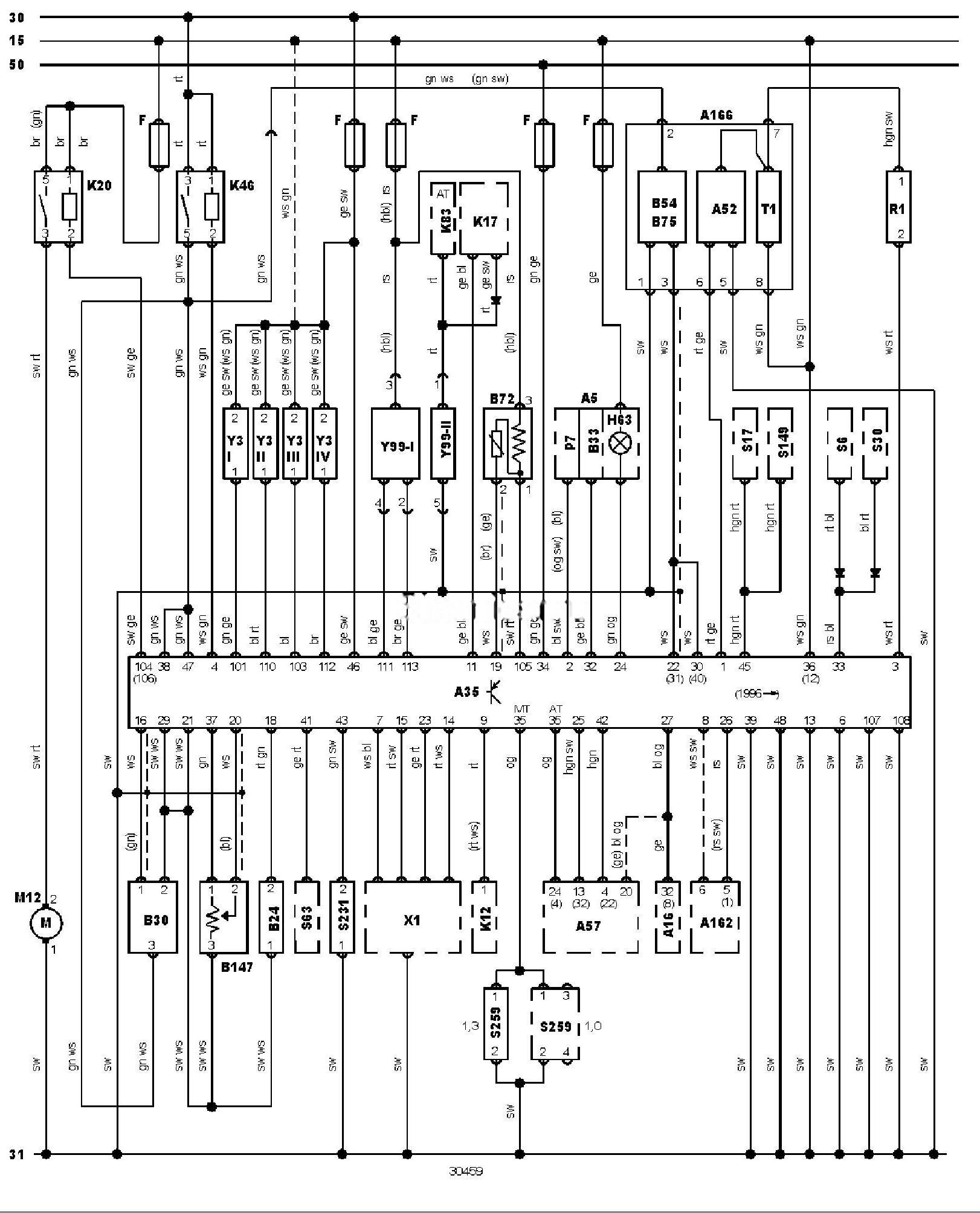

Електросхема системи управління двигуном CG10DE: ECCS — 1.0 літра.
Позначення до електричної схеми Nissan Micra (K11)
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
50 |
Замок запалювання — сигнал запуску |
|
A5 |
Комбінація приладів |
|
A16 |
Електронний блок управління ABS |
|
A35 |
Електронний блок управління двигуном |
|
A52 |
Комутатор системи запалювання |
|
A57 |
Електронний блок управління КПП |
|
A162 |
Електронний блок управління іммобілайзером |
|
A166 |
Розподільник |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B30 |
Датчик витрати повітря (MAF) |
|
B33 |
Датчик швидкості автомобіля |
|
B54 |
Датчик положення колінчастого вала |
|
B72 |
Підігрітий кисневий датчик |
|
B75 |
Датчик частоти обертання колінчастого вала |
|
B147 |
Датчик положення дросельної заслінки |
|
F |
Запобіжник |
|
F5 |
Запобіжник |
|
H63 |
Індикатор несправності системи управління двигуном (M1L) |
|
K12 |
Реле електродвигуна вентилятора системи охолодження |
|
K17 |
Реле кондиціонера |
|
K20 |
Реле паливного насоса |
|
K46 |
Реле системи управління двигуном |
|
K83 |
Реле системи управління частотою обертання холостого ходу |
|
M12 |
Паливний насос |
|
P7 |
Тахометр |
|
R1 |
Навантажувальний резистор системи запалювання |
|
S6 |
Комбінований перемикач |
|
S17 |
Вимикач вентилятора опалювача / кондиціонера |
|
S30 |
Вимикач обігрівача заднього скла |
|
S63 |
Датчик-вимикач по тиску холодоагенту в системі кондиціонування |
|
S149 |
Головний вимикач кондиціонера |
|
S231 |
Датчик-вимикач по тиску в системі підсилювача кермового управління |
|
S259 |
Датчик-вимикач нейтрального положення |
|
T1 |
Котушка запалювання |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y31 |
Форсунка |
|
Y32 |
Форсунка |
|
Y33 |
Форсунка |
|
Y31V |
Форсунка |
|
Y99-1 |
Клапан управління перепуском повітря на холостому ходу |
|
Y99-2 |
Додатковий клапан управління перепуском повітря на холостому ходу |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
