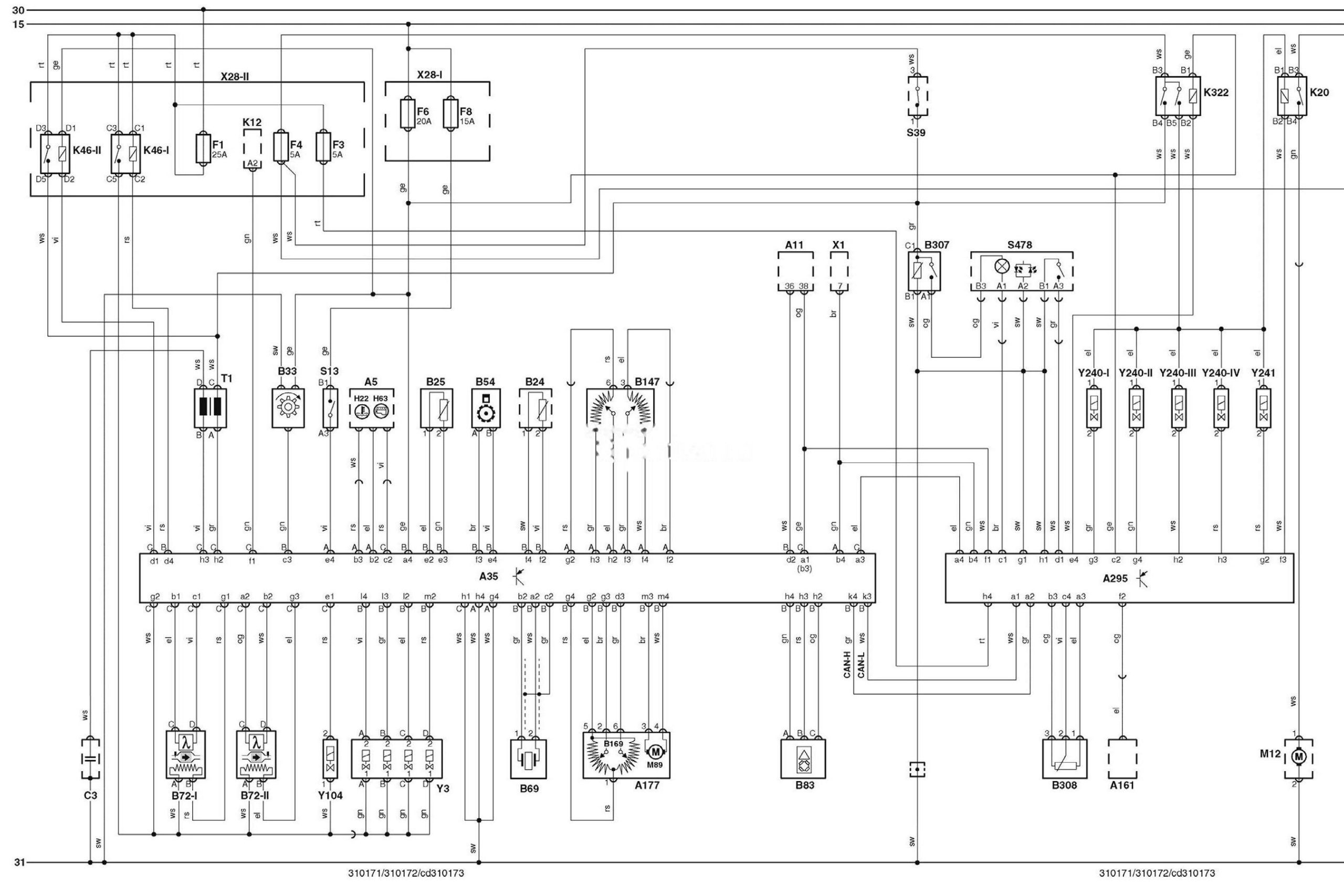

Електрична схема двигуна Renault Twingo 1 (C06) 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 року випуску.
Електросхема системи управління двигуном D7F 704: Enigne Management — 1.2 літра.
Позначення до електричної схеми Renault Twingo 1 (C06)
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A11 |
Багатофункціональний блок управління |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
A161 |
Багатофункціональний дисплей |
|
A177 |
Блок управління дросельною заслінкою |
|
A295 |
Електронний блок управління газобалонної системи живлення |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B33 |
Датчик швидкості автомобіля |
|
B54 |
Датчик положення колінчастого вала |
|
B69 |
Датчик детонації |
|
B83 |
Датчик абсолютного тиску у впускному колекторі |
|
B147 |
Датчик положення дросельної заслінки |
|
B169 |
Датчик положення електродвигуна приводу дросельної заслінки |
|
B307 |
Датчик тиску в газовому балоні |
|
B308 |
Датчик тиску регулятора тиску газового палива |
|
CAN-H |
Шина даних CAN — високий рівень |
|
CAN-L |
Шина даних CAN — низький рівень |
|
C3 |
Пригнічувач перешкод (аудіосистема) |
|
F1 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F6 |
Запобіжник |
|
F8 |
Запобіжник |
|
H22 |
Індикатор високої температури охолоджуючої рідини |
|
H63 |
Індикатор несправності системи управління двигуном (M1L) |
|
K12 |
Реле електродвигуна вентилятора системи охолодження |
|
K20 |
Реле паливного насоса |
|
K322 |
Реле управління подачею газового палива |
|
M12 |
Паливний насос |
|
M89 |
Електродвигун приводу дросельної заслінки |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S39 |
Інерційний вимикач відсічки подачі палива |
|
S478 |
Перемикач типу палива |
|
T1 |
Котушка запалювання |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y3 |
Форсунка |
|
Y104 |
Е/м клапан акумулятора парів палива |
|
Y240-1 |
Форсунка газового палива |
|
Y240-2 |
Форсунка газового палива |
|
Y240-3 |
Форсунка газового палива |
|
Y240-1V |
Форсунка газового палива |
|
Y241 |
Відсічний клапан регулятора тиску газового палива |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
