Електрична схема двигуна Renault Clio 2 (X65) 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 року випуску.

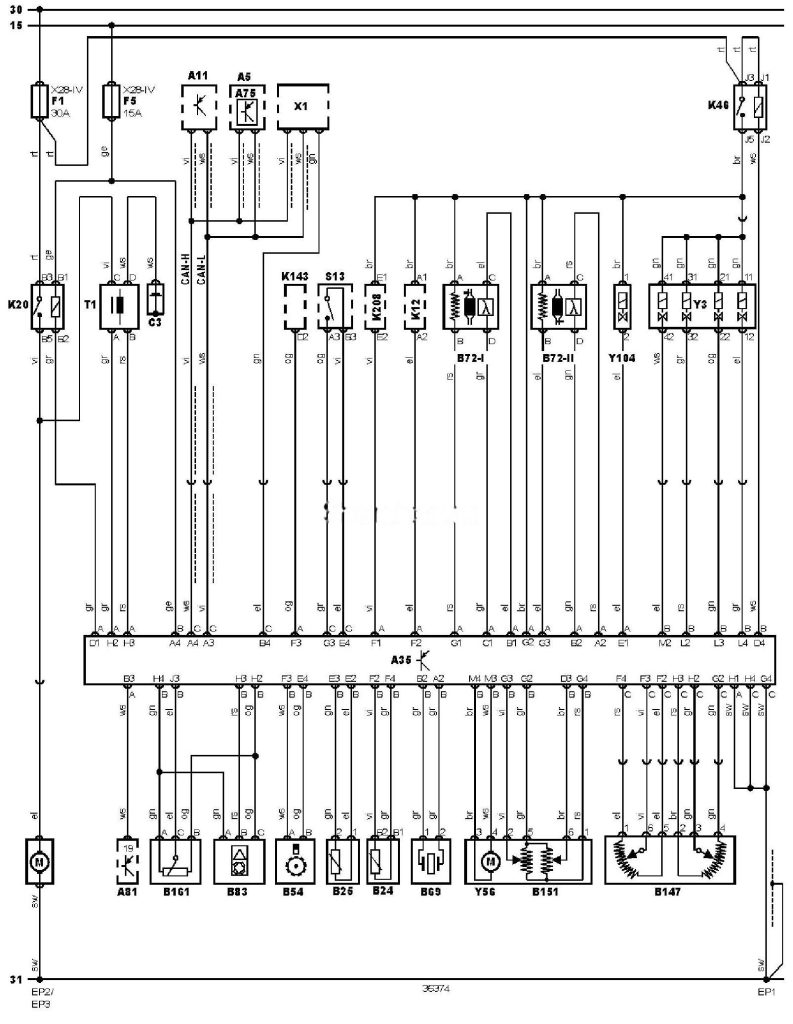

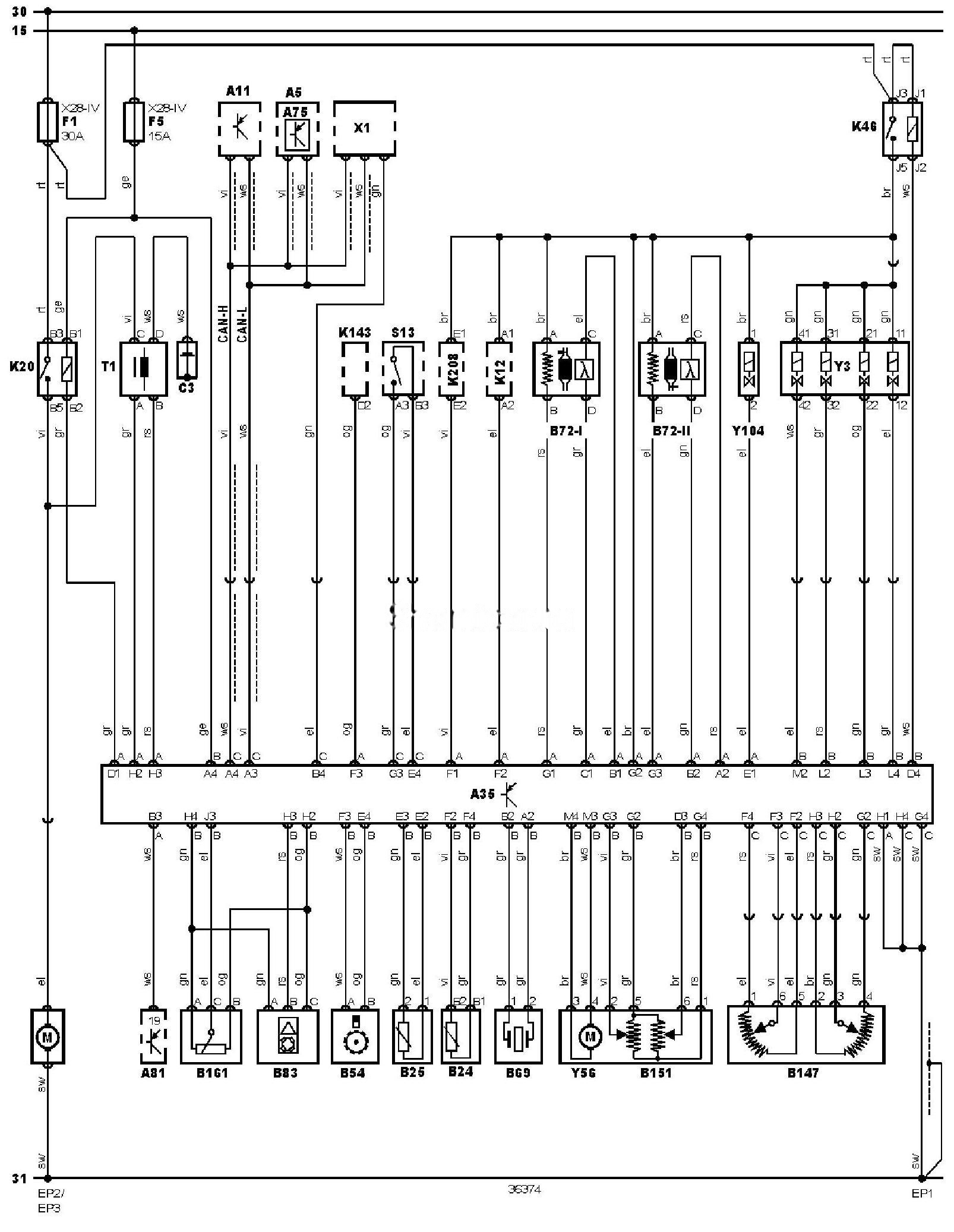

Електросхема системи управління двигуном D7F 746 — 1,2 літра.
Позначення до електричної схеми Renault Clio
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок управління |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
A75 |
Блок управління комбінацією приборів |
|
A81 |
Блок управління підсилювачем керма |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B54 |
Датчик положення колінчастого вала |
|
B69 |
Датчик детонації |
|
B72-1 |
Підігрівається кисневий датчик |
|
B72-2 |
Підігрівається кисневий датчик |
|
B83 |
Датчик абсолютного тиску у впускному колекторі |
|
B147 |
Датчик положення дросельної заслінки |
|
B151 |
Датчик положення приводу управління частотою обертання холостого ходу(^) |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
C3 |
Пригнічувач перешкод (аудіосистема) |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
F1 |
Запобіжник |
|
F5 |
Запобіжник |
|
K12 |
Реле електродвигуна вентилятора системи охолодження |
|
K20 |
Реле паливного насоса |
|
K46 |
Реле системи управління двигуном |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
K208 |
Реле затримки вимкнення електродвигуна вентилятора системи охолодження |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
T1 |
Котушка запалювання |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1V |
Блок запобіжників/реле |
|
Y3 |
Форсунка |
|
Y56 |
Привід управління частотою обертання холостого ходу |
|
Y104 |
Е/м клапан акумулятора парів палива |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
