Електрична схема двигуна Ford Transit 2003, 2004, 2005, 2006 року випуску.

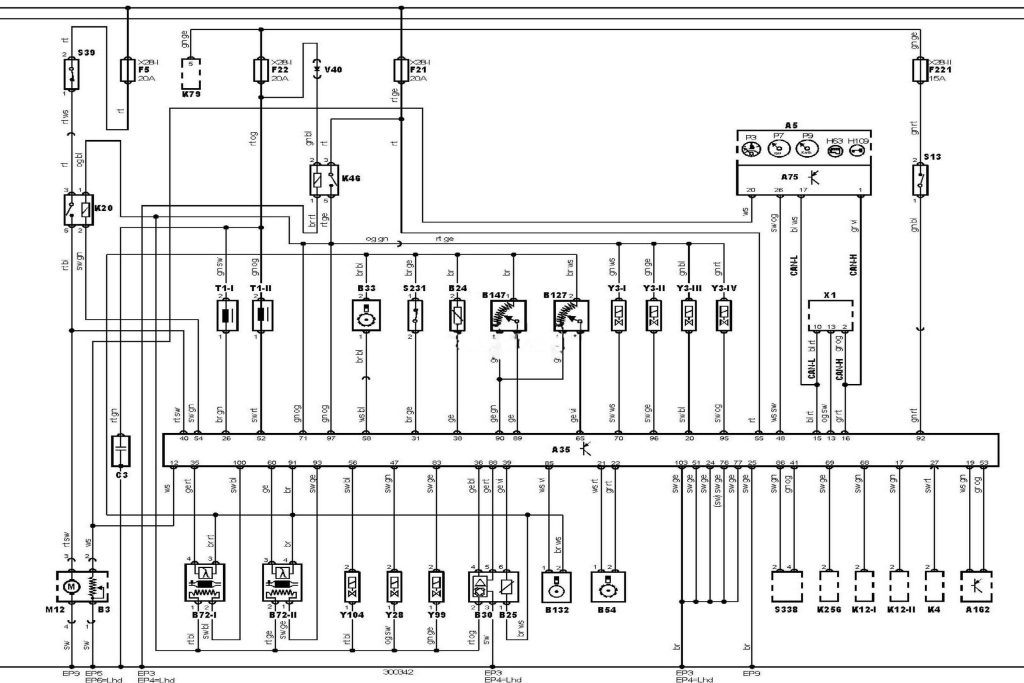

Електросхема системи управління двигуном E5FA (08.2003-) — 2.3 літра.

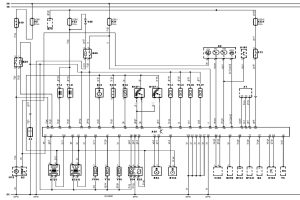

Електросхема двигуна E5FA тип 2 Ford Transit 2000-2006

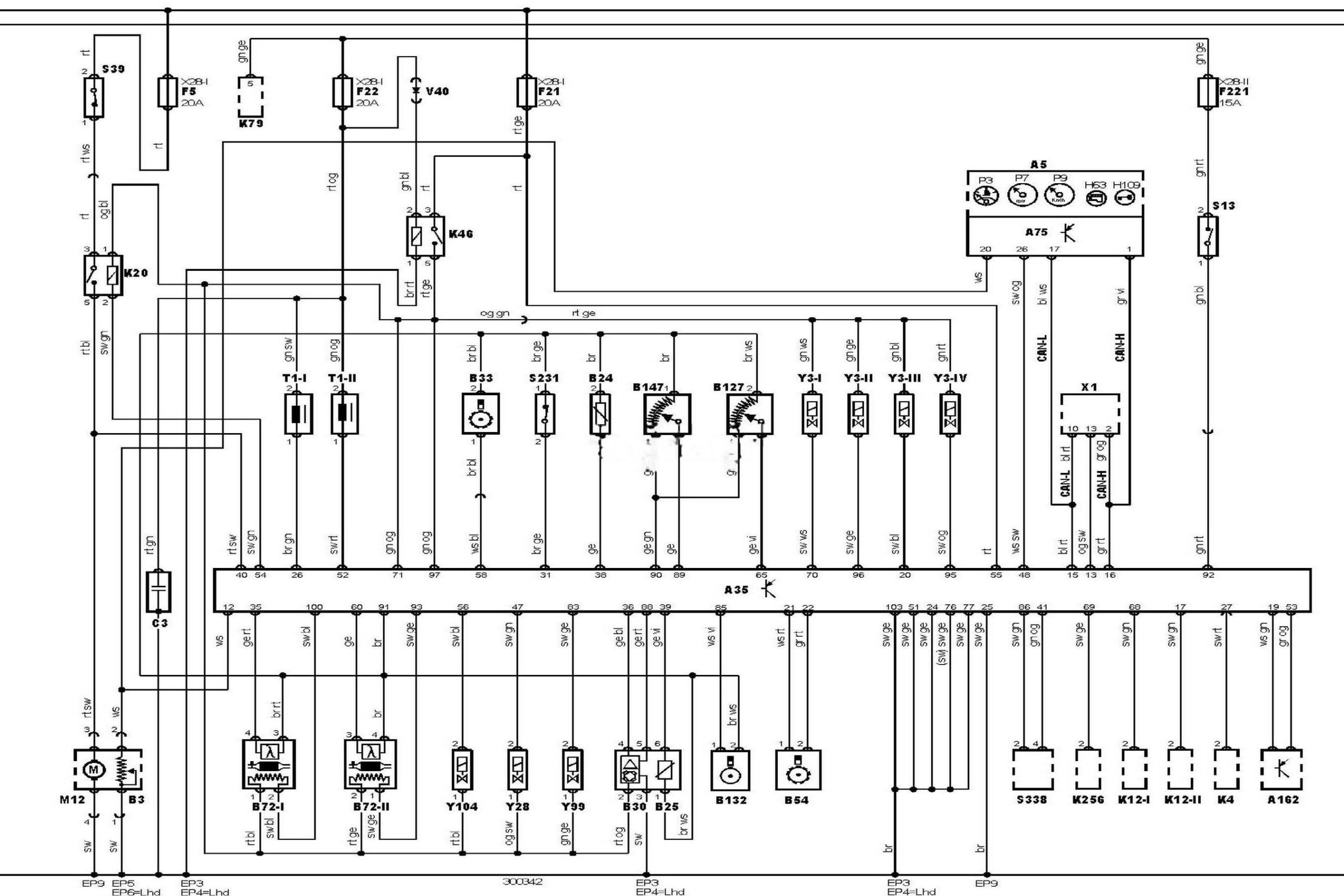

🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Ford Transit

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приладів

A35

Електронний блок управління двигуном (ECM)

A75

Ліва фара в зборі

A162

Електронний блок управління іммобілайзером

B3

Датчик покажчика рівня палива

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B30

Датчик витрати повітря (MAF)

B33

Датчик швидкості автомобіля

B54

Датчик положення колінчастого вала

B72-1

Підігрівається кисневий датчик 1

B72-2

Підігрівається кисневий датчик 2

B127

Датчик тиску відпрацьованих газів

B132

Датчик положення розподільного вала

B147

Датчик положення дросельної заслінки

CAN-H

Контролер (шина передачі даних) — сигнал високого рівня

CAN-L

Контролер (шина передачі даних) — сигнал низького рівня

C3

Пригнічувач перешкод (аудіосистема)

EP3

Точка маси

EP4

Точка маси

EP5

Точка маси

EP6

Точка маси

EP9

Точка маси

F5

Запобіжник

F21

Запобіжник

F22

Запобіжник

F221

Запобіжник

H63

Індикатор несправності системи управління двигуном (M1L)

H109

Лампа лівого заднього покажчика повороту

K4

Реле стартера

K12-1

Реле 1 електродвигуна вентилятора системи охолодження

K12-2

Реле 2 електродвигуна вентилятора системи охолодження

K20

Реле паливного насоса

K46

Реле системи управління двигуном

K79

Реле основних ланцюгів запалювання

K256

Реле повністю відкритого положення дросельної заслінки

M12

Паливний насос

P3

Покажчик рівня палива

P7

Тахометр

P9

Спідометр

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S39

Інерційний вимикач відсічки подачі палива

S231

Датчик-вимикач тиску в системі підсилювача керма

S338

Подвійний датчик-вимикач тиску холодоагенту в системі кондиціонування

T1

Котушка запалювання

V40

Діод ланцюга системи управління двигуном

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле, моторний відсік 1

X28-2

Блок запобіжників/реле, приладова панель 1

Y3

Форсунка

Y28

Е/м клапан системи рециркуляції ВГ (EGR)

Y99

Клапан управління перепуском повітря на холостому ходу

Y104

Е/м клапан акумулятора парів палива

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
