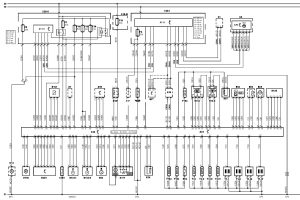

Електрична схема двигуна Peugeot 308 2007, 2008, 2009, 2010, 2011, 2012, 2013 року випуску.

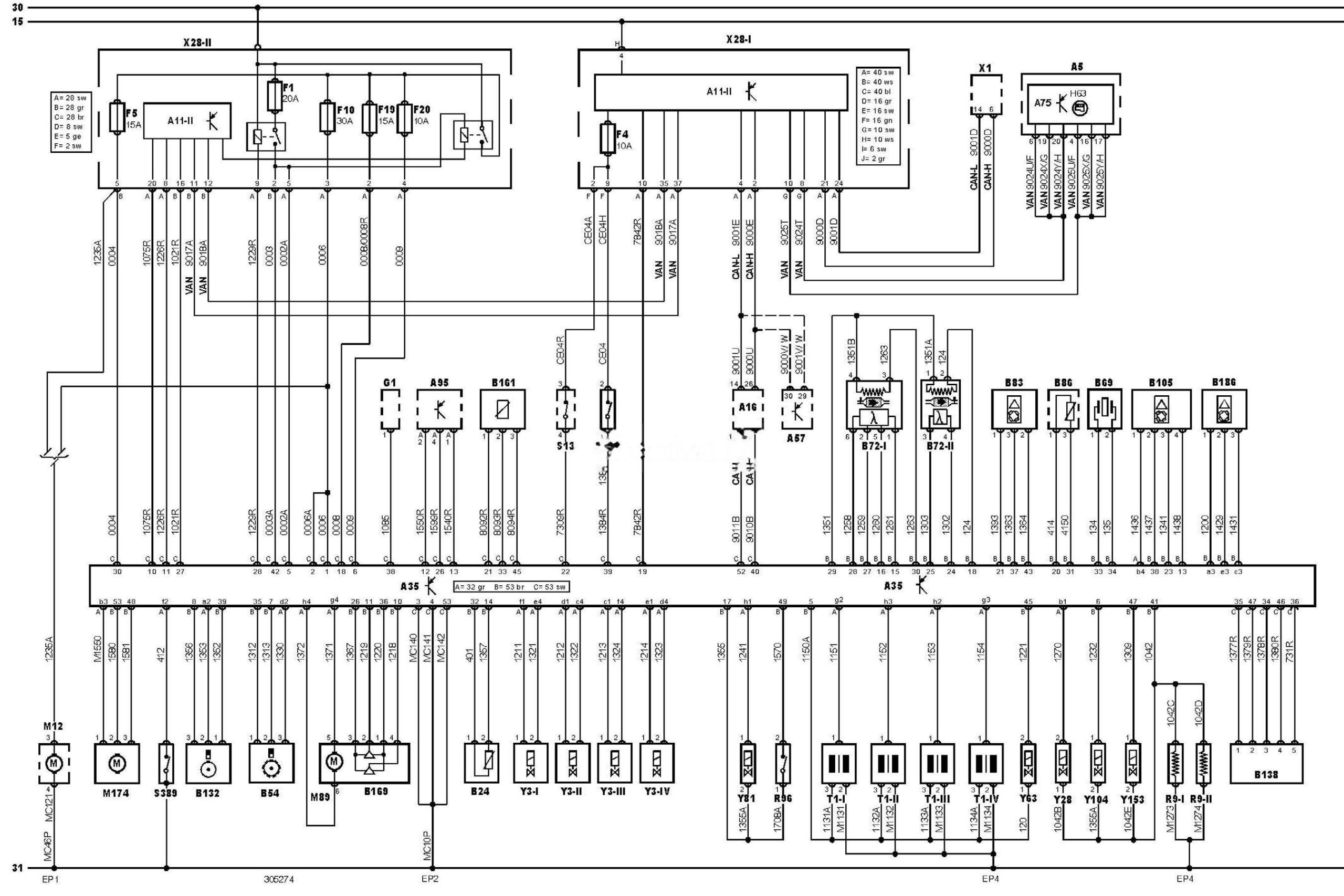

Електросхема системи управління двигуна EP6DTS (5FY) — 1.6 GT THP 175.
Позначення до електричної схеми Peugeot 308
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A11-2 |
Багатофункціональний блок управління 2 |
|
A16 |
Електронний блок управління ABS |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
A57 |
Електронний блок управління трансмісією (TCM) |
|
A75 |
Блок управління комбінацією приладів |
|
A95 |
Блок управління електродвигуном вентилятора системи охолодження |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B54 |
Датчик положення колінчастого вала |
|
B69 |
Датчик детонації |
|
B72-1 |
Підігрівається кисневий датчик 1 |
|
B72-2 |
Підігрівається кисневий датчик 2 |
|
B83 |
Датчик абсолютного тиску у впускному колекторі |
|
B86 |
Датчик рівня моторного масла |
|
B105 |
Датчик тиску наддуву |
|
B132 |
Датчик положення розподільного вала |
|
B138 |
Датчик положення педалі акселератора |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
B169 |
Датчик положення електродвигуна приводу дросельної заслінки |
|
B186 |
Датчик тиску в паливному колекторі |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP4 |
Точка маси |
|
F1 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F10 |
Запобіжник |
|
F19 |
Запобіжник |
|
F20 |
Запобіжник |
|
G1 |
Генератор |
|
H63 |
Індикатор несправності системи управління двигуном (M1L) |
|
M12 |
Паливний насос |
|
M89 |
Електродвигун приводу дросельної заслінки |
|
M174 |
Насос системи охолодження (турбокомпресор) |
|
R9-1 |
Підігрівач впускного колектора 1 |
|
R9-2 |
Підігрівач впускного колектора 2 |
|
R96 |
Термостат системи охолодження |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S258 |
Кінцевий вимикач (датчик положення) педалі зчеплення |
|
S389 |
Датчик аварійного тиску моторного масла |
|
T1 |
Котушка запалювання |
|
VAN |
Шина даних VAN |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле — приладова панель 1 |
|
X28-2 |
Блок запобіжників/реле — моторний відсік 1 |
|
Y3 |
Форсунка |
|
Y28 |
Е/м клапан системи рециркуляції ВГ (EGR) |
|
Y63 |
Е/м клапан управління регулятором тиску палива |
|
Y81 |
Привід системи зміни фаз газорозподілу |
|
Y104 |
Е/м клапан акумулятора парів палива |
|
Y153 |
Запобіжний клапан на впуску турбокомпресора |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
