Електрична схема двигуна Nissan Almera (N15) 1995, 1996, 1997, 1998, 1999, 2000 року випуску.

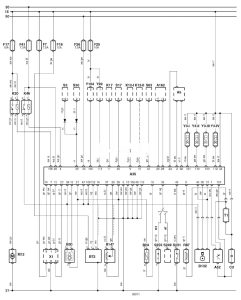

Електросхема системи управління двигуном GA14DE — ECCS (RHD) — 1.4 літра.
Позначення до електричної схеми Nissan Almera (N15)
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
50 |
Замок запалювання — сигнал запуску |
|
A5 |
Комбінація приладів |
|
A35 |
Електронний блок управління двигуном |
|
A52 |
Комутатор системи запалювання |
|
A126 |
Блок управління температурою повітря в салоні |
|
A162 |
Електронний блок управління іммобілайзером |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B30 |
Датчик витрати повітря (MAF) |
|
B72 |
Підігрітий кисневий датчик |
|
B132 |
Датчик положення розподільного вала |
|
B147 |
Датчик положення дросельної заслінки |
|
C3 |
Пригнічувач перешкод |
|
F7 |
Запобіжник |
|
F16 |
Запобіжник |
|
F17 |
Запобіжник |
|
F25 |
Запобіжник |
|
F26 |
Запобіжник |
|
F41 |
Запобіжник |
|
K12-1 |
Реле електродвигуна вентилятора системи охолодження |
|
K12-2 |
Реле електродвигуна вентилятора системи охолодження |
|
K17 |
Реле кондиціонера |
|
K20 |
Реле паливного насоса |
|
K46 |
Реле системи управління двигуном |
|
M12 |
Паливний насос |
|
R87 |
Резистор системи запалювання |
|
S3 |
Вимикач фар |
|
S17 |
Вимикач вентилятора опалювача / кондиціонера |
|
S30 |
Вимикач обігрівача заднього скла |
|
S231 |
Датчик-вимикач по тиску в системі підсилювача керма |
|
S249 |
Датчик положення селектора АКПП |
|
S259 |
Вимикач заборони запуску |
|
T1 |
Котушка запалювання |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y3 |
Форсунка |
|
Y97 |
Е/м клапан управління перемиканням (АКПП) |
|
Y99 |
Клапан управління перепуском повітря на холостому ходу |
|
Y104 |
Е/м клапан акумулятора парів палива |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
