Електрична схема двигуна Peugeot 307 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 року випуску.

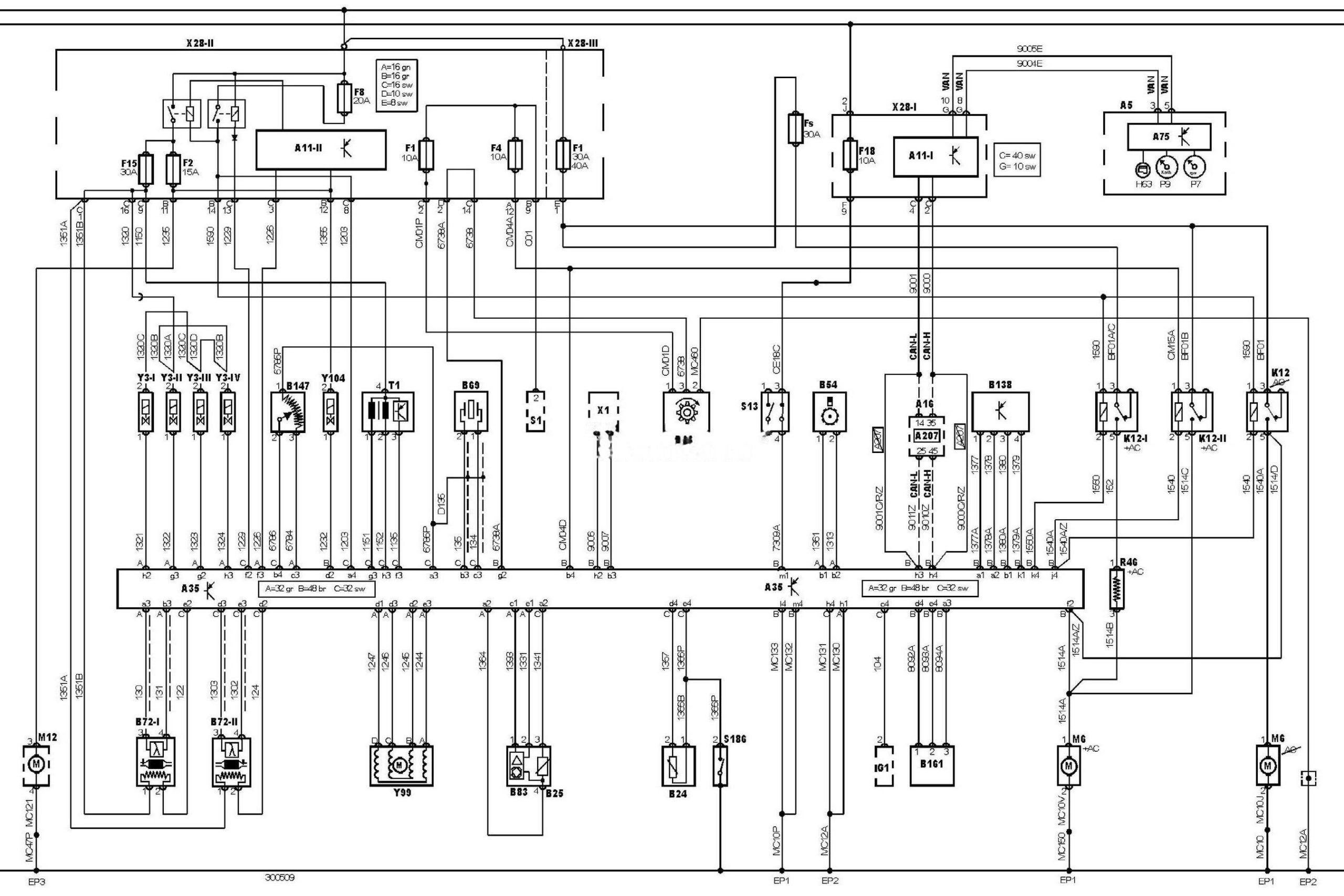

Електросхема системи управління двигуном TU3JP (KFW) — 1.4 літра.

Електросхема двигуна TU3JP Peugeot 307
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Peugeot 307

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A11-1

Багатофункціональний блок управління 1

A11-2

Багатофункціональний блок управління 2

A16

Електронний блок управління ABS

A35

Електронний блок управління двигуном (ECM)

A75

Блок управління комбінацією приладів

A207

Блок управління ESP (система підтримки курсової стійкості)

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B33

Датчик швидкості автомобіля

B54

Датчик положення колінчастого вала

B69

Датчик детонації

B72-1

Підігрівається кисневий датчик 1

B72-2

Підігрівається кисневий датчик 2

B83

Датчик абсолютного тиску у впускному колекторі

B138

Датчик положення педалі акселератора

B147

Датчик положення дросельної заслінки

B161

Датчик тиску холодоагенту системи кондиціонування

CAN-H

Контролер (шина передачі даних) — сигнал високого рівня

CAN-L

Контролер (шина передачі даних) — сигнал низького рівня

EP1

Точка маси

EP2

Точка маси

EP3

Точка маси

F

Запобіжник

F1

Запобіжник

F2

Запобіжник

F4

Запобіжник

F8

Запобіжник

F15

Запобіжник

F18

Запобіжник

G1

Генератор

H63

Індикатор несправності системи управління двигуном (M1L)

K12

Реле електродвигуна вентилятора системи охолодження

K12-1

Реле 1 електродвигуна вентилятора системи охолодження

K12-2

Реле 2 електродвигуна вентилятора системи охолодження

M6

Електродвигун вентилятора системи охолодження

M12

Паливний насос

P7

Тахометр

P9

Спідометр

R46

Резистор електродвигуна вентилятора системи охолодження

S1

Замок запалювання

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S186

Датчик температури охолоджуючої рідини

T1

Котушка запалювання

VAN

Шина даних VAN

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле — приладова панель 1

X28-2

Блок запобіжників/реле — моторний відсік 1

X28-3

Блок запобіжників/реле — моторний відсік 2

Y3

Форсунка

Y99

Клапан управління перепуском повітря на холостому ходу

Y104

Е/м клапан акумулятора парів палива

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
