Електрична схема двигуна Opel Frontera-A 1997, 1998 року випуску.

Електросхема системи управління двигуном X20SE: Bosch Motronic M1.5.4 (1997-) 2.0 літра.

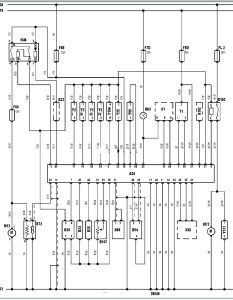

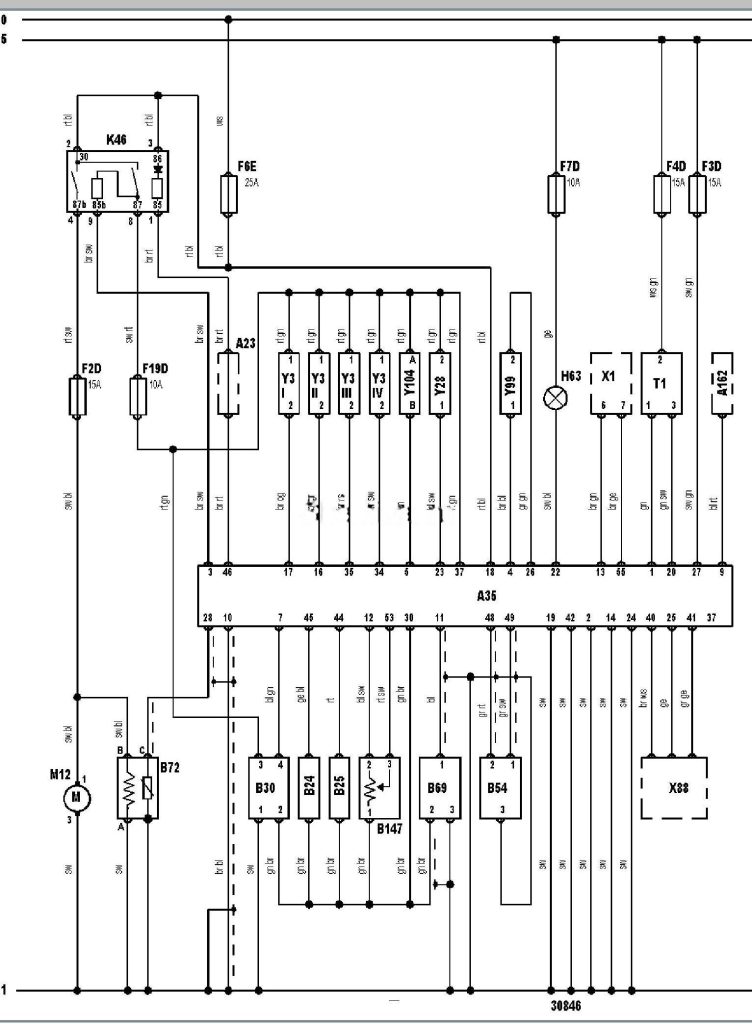

Електросхема двигуна X20SE тип 2 Opel Frontera-A
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Opel Frontera

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A23

Блок управління протиугінною системою

A35

Електронний блок управління двигуном

A162

Електронний блок управління іммобілайзером

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B30

Датчик витрати повітря (MAF)

B54

Датчик положення колінчастого вала

B69

Датчик детонації

B72

Підігрітий кисневий датчик

B147

Датчик положення дросельної заслінки

F19D

Запобіжник

F2D

Запобіжник

F3D

Запобіжник

F4D

Запобіжник

F6E

Запобіжник

F7D

Запобіжник

H63

Індикатор несправності системи управління двигуном (M1L)

K46

Блок реле

M12

Паливний насос

T1

Котушка запалювання

X1

Діагностичний роз’єм (DLC)

X88

Роз’єм кондиціонера

Y31

Форсунка

Y32

Форсунка

Y33

Форсунка

Y31V

Форсунка

Y28

Е/м клапан системи рециркуляції ВГ (EGR)

Y99

Клапан управління перепуском повітря на холостому ходу

Y104

Е/м клапан акумулятора парів палива

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
