Електрична схема електропідсилювача кермового керування Opel Astra-H 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 року випуску.

Електросхема електропідсилювача кермового керування — ZF.

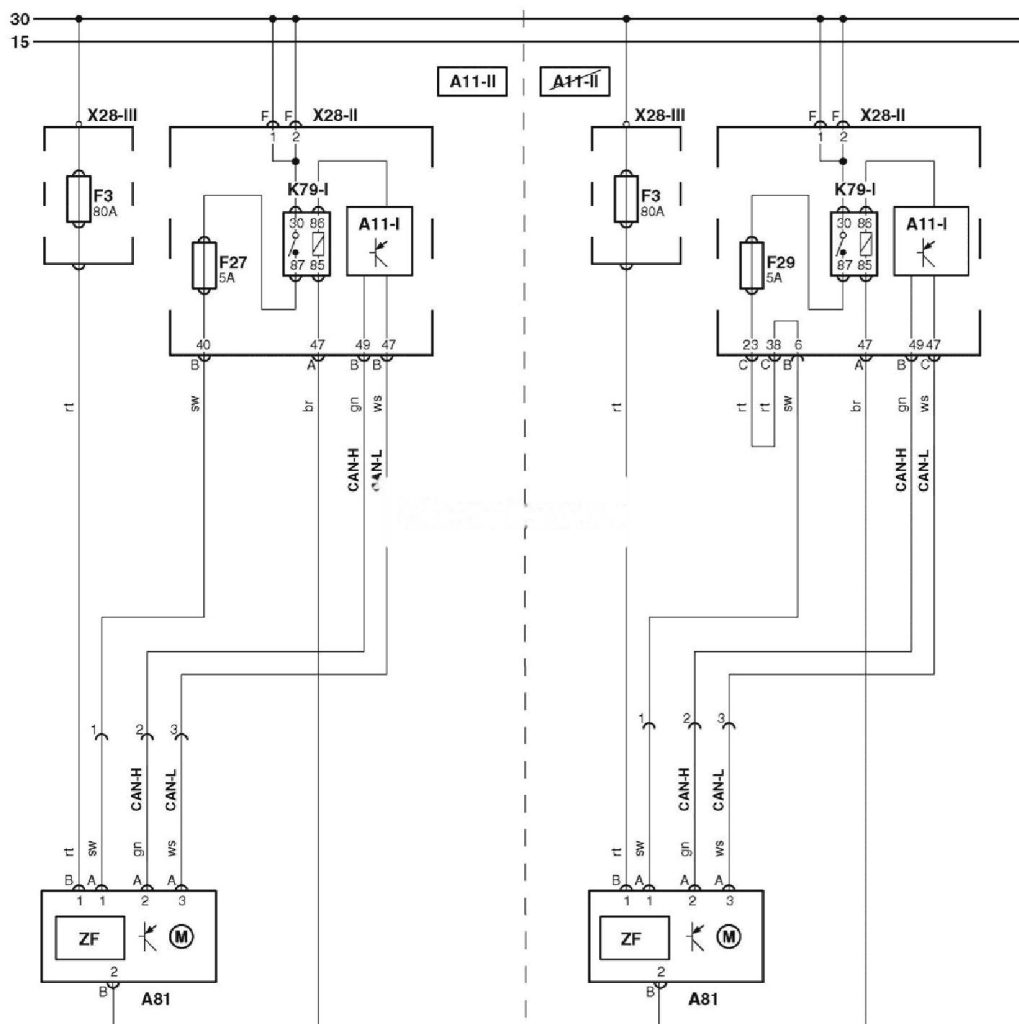

Електросхема ЕРУ тип 3 Opel Astra-H
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Opel Astra

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A81

Блок керування підсилювачем кермового керування

CAN-H

Контролер (шина передачі даних) — сигнал високого рівня

CAN-L

Контролер (шина передачі даних) — сигнал низького рівня

F3

Запобіжник

F27

Запобіжник

F29

Запобіжник



Кольори дротів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
