Схеми електрообладнання форд фокус 1.

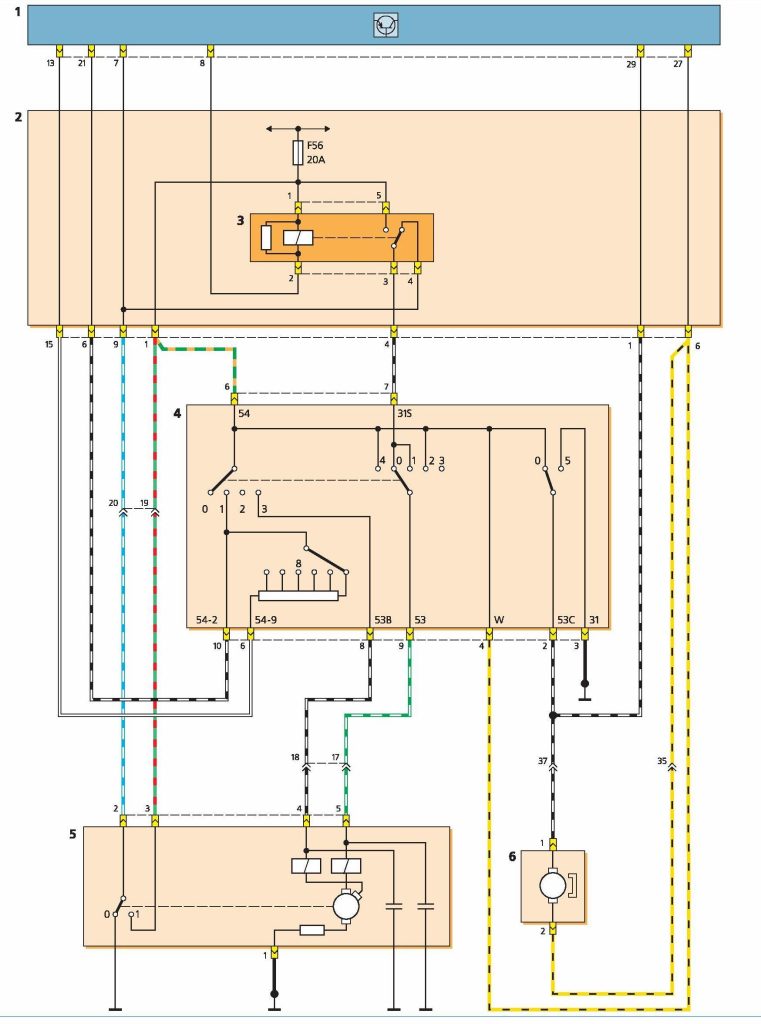

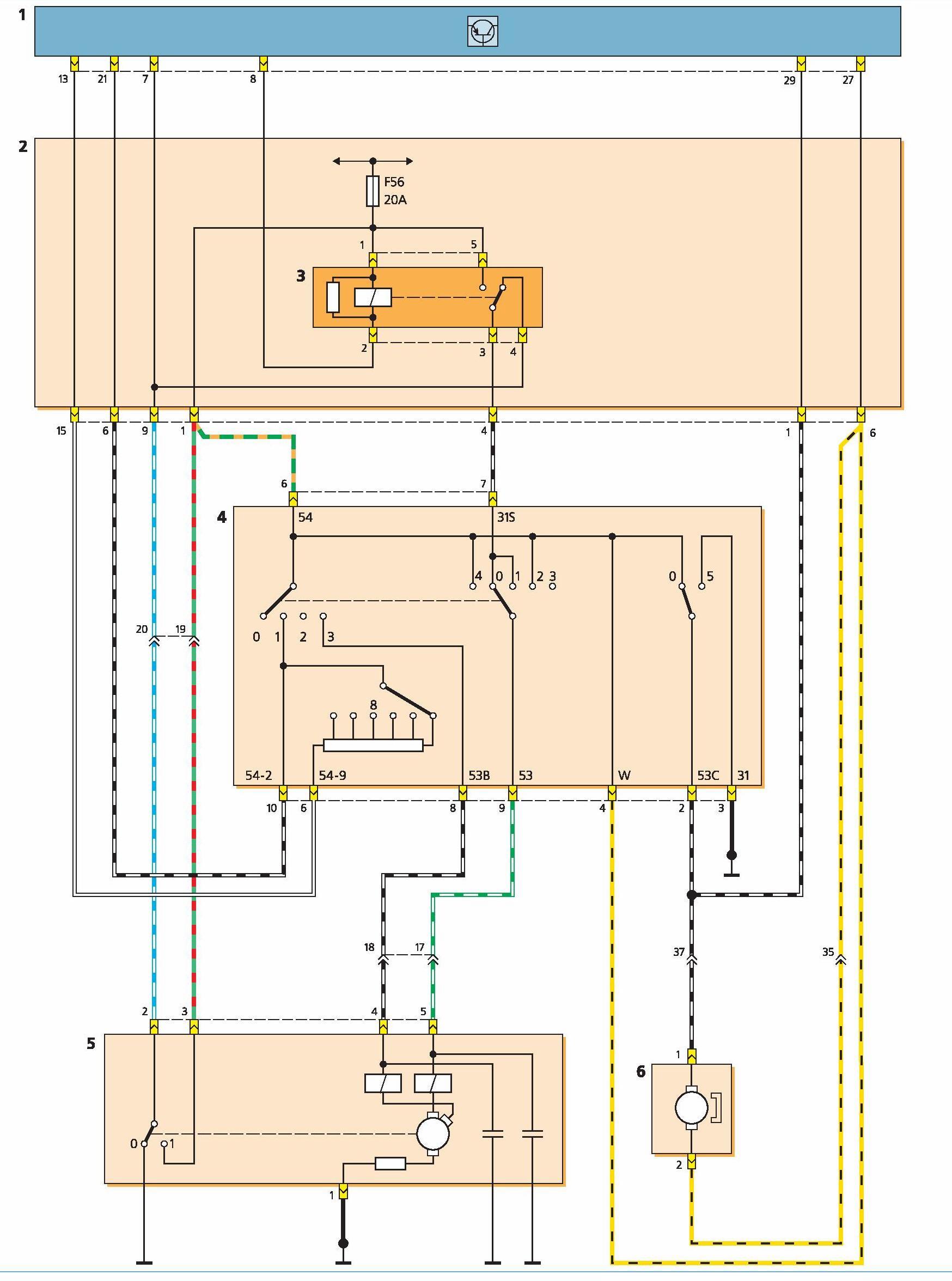

Схема ввімкнення очищувача вітрового скла (автомобіль з кузовом седан)
1 — блок тимчасової затримки; 2 — основний монтажний блок (у салоні); 3 — реле очищувача вітрового скла; 4 — перемикач очищувача та омивача вітрового скла (0 — вимкнено; 1 — переривчастий режим; 2 — мала швидкість; 3 — велика швидкість; 4 — режим одноразового очищення; 5 — увімкнено омивач; 8 — перемикач інтервалу переривчастого режиму); 5 — мотор-редуктор очищувача вітрового скла (0 — вимкнено; 1 — увімкнено); 6 — електродвигун насоса омивача
Схема ввімкнення очищувачів вітрового скла та скла дверей задка (автомобілі з кузовами хетчбек та універсал)
1 — блок тимчасової затримки; 2 — основний монтажний блок (у салоні); 3 — реле очищувача вітрового скла; 4 — реле очищувача скла дверей задка; 5 — мотор-редуктор очищувача скла дверей задка; 6 — перемикач очищувачів та омивачів вітрового скла та скла дверей задка (0 — вимкнено; 1 — переривчастий режим; 2 — мала швидкість; 3 — велика швидкість; 4 — режим одноразового очищення; 5 — увімкнено омивач; 6 — увімкнено омивач скла дверей задка; 7 — увімкнено очищувач скла дверей задка; 8 — перемикач інтервалу переривчастого режиму); 7 — мотор-редуктор очищувача вітрового скла (0 — вимкнено; 1 — увімкнено); 8 — електродвигун насоса омивача
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
