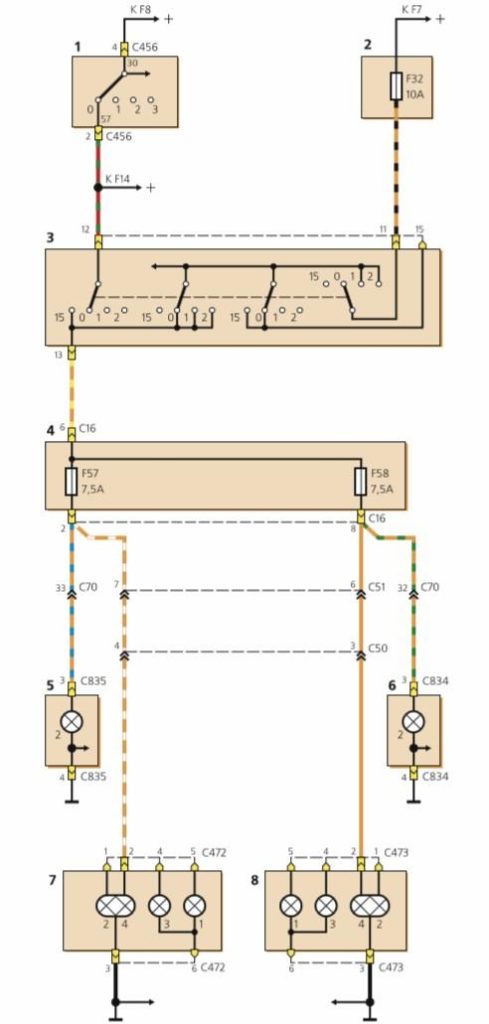

Схема ввімкнення ламп габаритного світла на автомобілях з кузовом універсал
1 — вимикач запалювання (0 — «стоянка»; 1 — «вимкнено»; 2 — «увімкнено»; 3 — «стартер»); 2 — додатковий монтажний блок (у моторному відсіку); 3 — вимикач зовнішнього освітлення; 4 — основний монтажний блок (у салоні); 5 — ліва блок-фара (2 — лампа габаритного світла); 6 — права блок-фара (2 — лампа габаритного світла); 7 — лівий задній ліхтар (4 — лампа габаритного світла); 8 — правий задній ліхтар (4 — лампа габаритного світла)
Схема ввімкнення ламп габаритного світла на автомобілі з кузовом седан
1 — вимикач запалювання (0 — «стоянка»; 1 — «вимкнено»; 2 — «увімкнено»; 3 — «стартер»); 2 — додатковий монтажний блок (у моторному відсіку); 3 — вимикач зовнішнього освітлення; 4 — основний монтажний блок (у салоні); 5 — ліва блок-фара (2 — лампа габаритного світла); 6 — права блок-фара (2 — лампа габаритного світла); 7 — лівий задній ліхтар (4 — лампа габаритного світла); 8 — правий задній ліхтар (4 — лампа габаритного світла)
Схема ввімкнення ламп габаритного світла на автомобілі з кузовом хетчбек
1 — вимикач запалювання (0 — «стоянка»; 1 — «вимкнено»; 2 — «увімкнено»; 3 — «стартер»); 2 — додатковий монтажний блок (у моторному відсіку); 3 — вимикач зовнішнього освітлення; 4 — основний монтажний блок (у салоні); 5 — ліва блок-фара (2 — лампа габаритного світла); 6 — права блок-фара (2 — лампа габаритного світла); 7 — лівий задній ліхтар (4 — лампа габаритного світла); 8 — правий задній ліхтар (4 — лампа габаритного світла)
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
