Електрична схема кондиціонера Mercedes Benz CL-Class (140) 1995, 1996, 1997, 1998 року випуску.

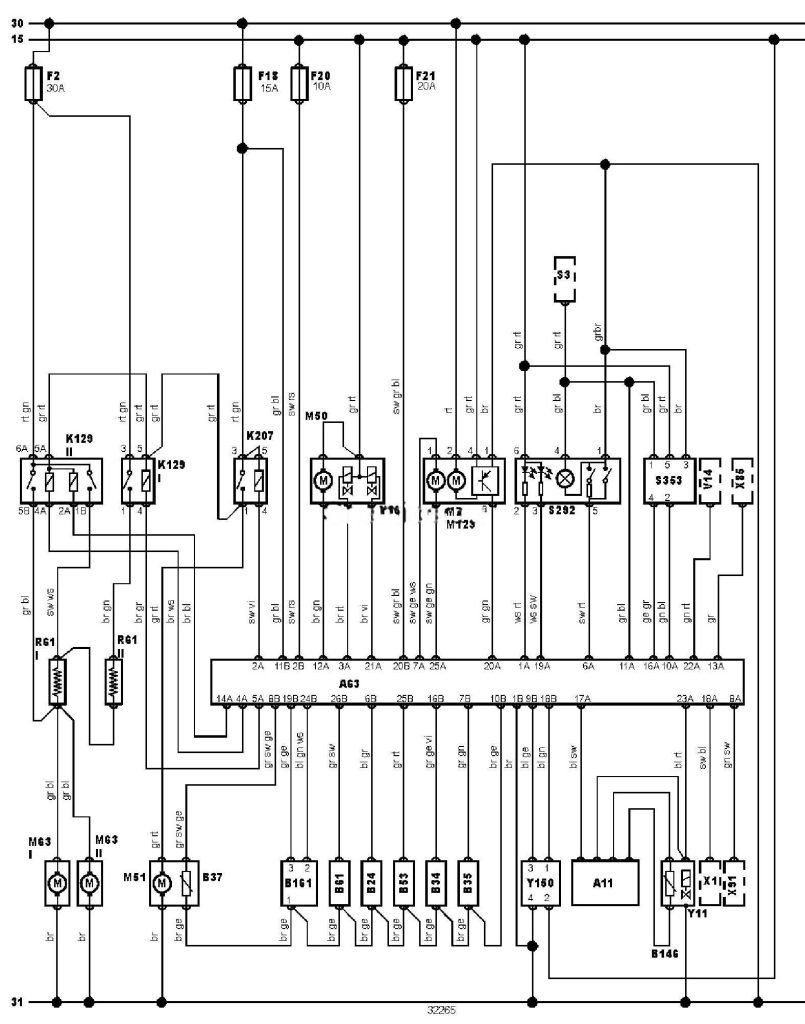

Електросхема кондиціонера.
Позначення до електричної схеми Mercedes Benz CL-Class
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
A63 |
Електронний блок керування кондиціонером |
|
B24 |
Датчик температури охолоджувальної рідини, кондиціонер |
|
B34 |
Датчик температури на виході з опалювача, лівий |
|
B35 |
Датчик температури на виході з опалювача, правий |
|
B37 |
Датчик температури повітря в салоні |
|
B53 |
Датчик температури за випарником |
|
B61 |
Датчик температури навколишнього повітря |
|
B146 |
Датчик частоти обертання компресора кондиціонера |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
F2 |
Запобіжник |
|
F18 |
Запобіжник |
|
F20 |
Запобіжник |
|
F21 |
Запобіжник |
|
K1291 |
Реле електродвигуна вентилятора конденсатора кондиціонера |
|
K1292 |
Реле електродвигуна вентилятора конденсатора кондиціонера |
|
K207 |
Відключаюче реле електродвигуна вентилятора конденсатора системи кондиціонування |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M50 |
Електродвигун насоса системи охолодження |
|
M51 |
Вентилятор датчика температури повітря в салоні |
|
M631 |
Електродвигун вентилятора конденсатора кондиціонера |
|
M632 |
Електродвигун вентилятора конденсатора кондиціонера |
|
M123 |
Електродвигун приводу заслінки акумулятора парів палива |
|
R61 1 |
Резистор електродвигуна вентилятора конденсатора кондиціонера |
|
R61 2 |
Резистор електродвигуна вентилятора конденсатора кондиціонера |
|
S3 |
Вимикач фар |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
S353 |
Вимикач (акумулятор парів палива) |
|
V14 |
Діод системи керування частотою обертання холостого ходу |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X85 |
Роз’єм підключення додаткового обладнання |
|
X91 |
Роз’єм датчика швидкості автомобіля |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y36 |
Клапан регулятора охолоджувальної рідини в опалювачі |
|
Y150 |
Блок клапанів опалювача / кондиціонера |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
