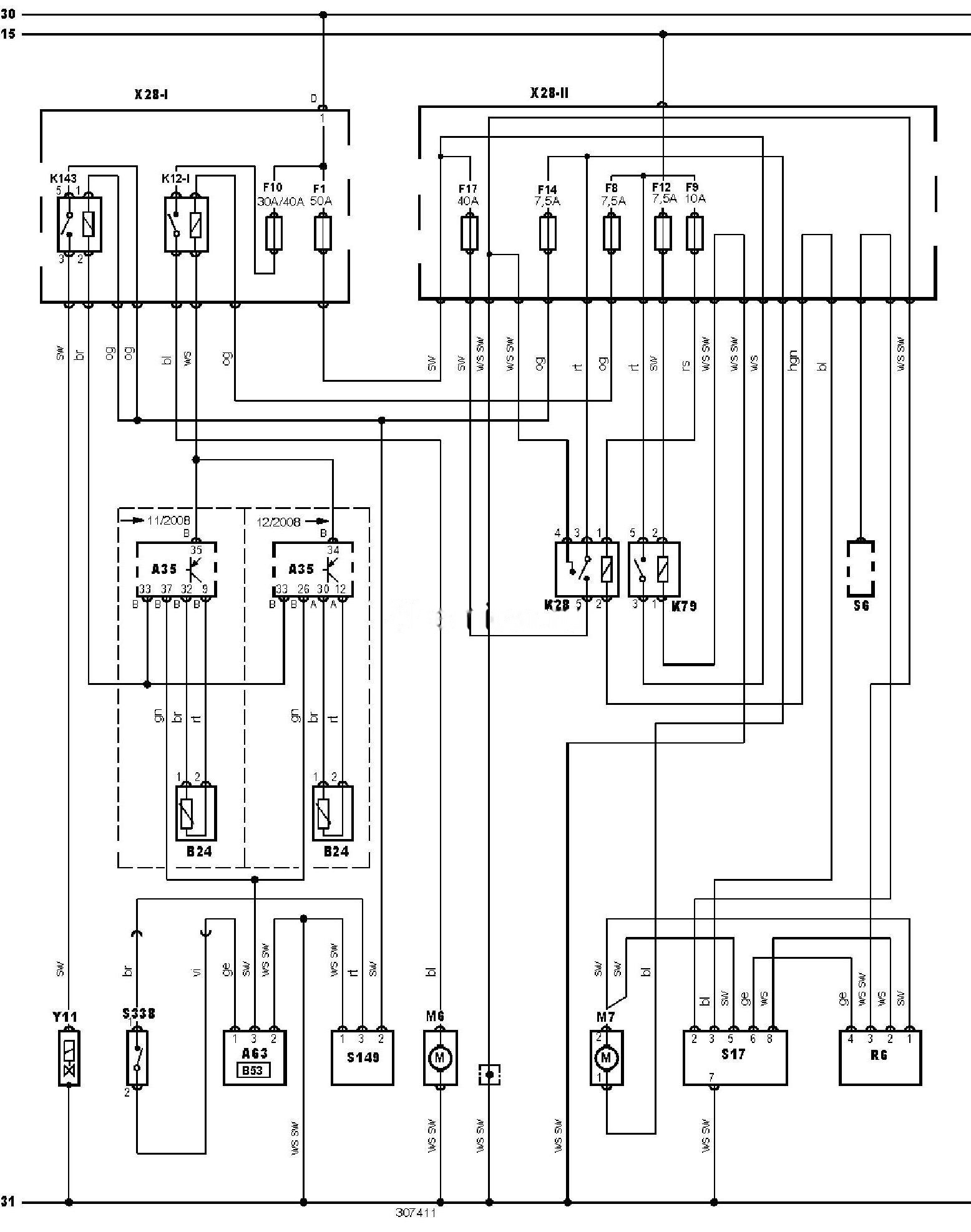

Електрична схема кондиціонера Toyota Aygo 1 (AB10) 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 року випуску.
Електросхема кондиціонера.
Позначення до електричної схеми Toyota
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок управління двигуном |
|
A63 |
Електронний блок управління кондиціонером |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B53 |
Датчик температури за випарником |
|
F1 |
Запобіжник |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
F10 |
Запобіжник |
|
F12 |
Запобіжник |
|
F14 |
Запобіжник |
|
F17 |
Запобіжник |
|
K28 |
Реле електродвигуна вентилятора опалювача |
|
K79 |
Реле основних ланцюгів |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
S6 |
Комбінований перемикач |
|
S17 |
Вимикач електродвигуна вентилятора опалювача/кондиціонера |
|
S149 |
Головний вимикач кондиціонера |
|
S338 |
Подвійний датчик-вимикач за тиском холодоагенту в системі кондиціонування |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
