Електрична схема МБУ Opel Astra-H 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 року випуску.

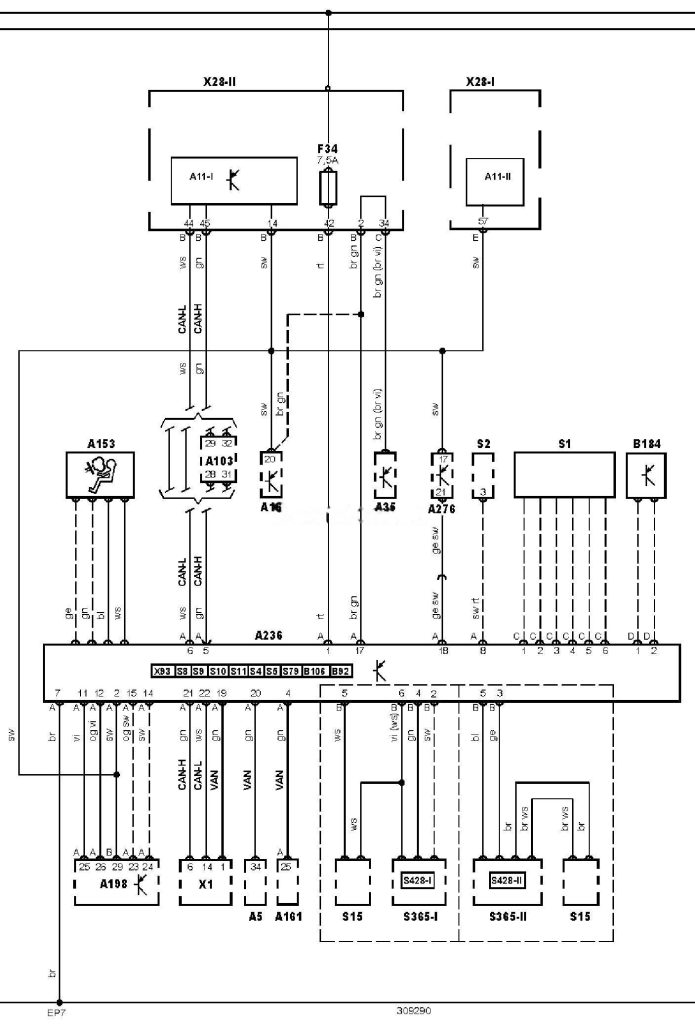

Електросхема багатофункціонального блоку управління — Блок управління електрообладнанням рульової колонки.
Позначення до електричної схеми Opel Astra
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок управління ABS |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
A103 |
Блок управління підвіскою |
|
A153 |
Подушка безпеки водія |
|
A161 |
Багатофункціональний дисплей |
|
A198 |
Електронний блок управління SRS |
|
A236 |
Блок управління електрообладнанням рульової колонки |
|
A276 |
Блок управління системи дистанційного керування центральним замком та запуску двигуна |
|
B92 |
Звуковий попереджувальний сигнал / зумер |
|
B106 |
Датчик положення керма |
|
B184 |
Кільцева антена іммобілайзера |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
F34 |
Запобіжник |
|
S1 |
Замок запалювання |
|
S2 |
Вимикач стартера |
|
S4 |
Перемикач світла фар |
|
S5 |
Перемикач покажчиків повороту |
|
S8 |
Перемикач керування очисником / омивачем лобового скла |
|
S9 |
Вимикач омивача лобового скла |
|
S10 |
Перемикач керування очисником / омивачем заднього скла |
|
S11 |
Вимикач омивача заднього скла |
|
S15 |
Вимикач звукового сигналу |
|
S79 |
Головний вимикач системи підтримки швидкості (круїз-контроль) |
|
VAN |
Шина даних VAN |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X93 |
Спіральний провід (SRS) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
