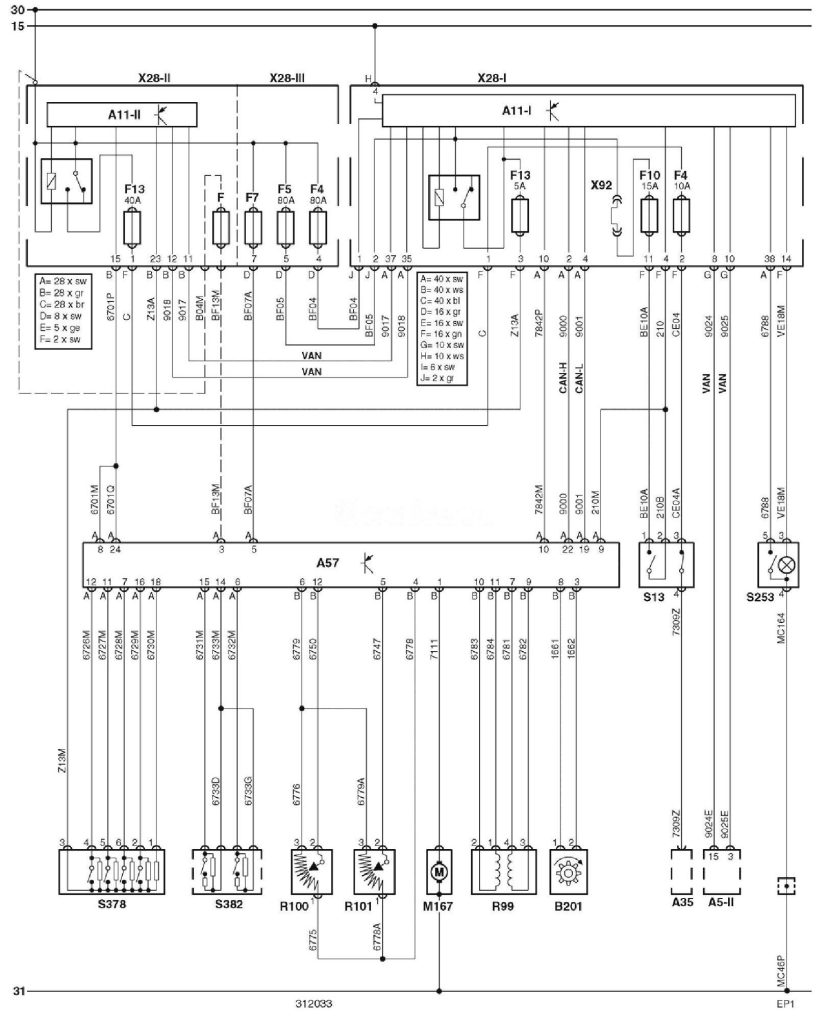

Електрична схема МКПП Citroen C4 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 року випуску.
Електросхема механічної коробки передач з електронним управлінням
Позначення до електричної схеми Сitroen C4
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
A57 |
Електронний блок управління трансмісією (TCM) |
|
B201 |
Датчик частоти обертання вхідного вала трансмісії |
|
CAN-H |
Шина даних CAN — високий рівень |
|
CAN-L |
Шина даних CAN — низький рівень |
|
EP1 |
Точка маси |
|
F |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F7 |
Запобіжник |
|
F10 |
Запобіжник |
|
F13 |
Запобіжник |
|
M167 |
Насос робочої рідини трансмісії |
|
R99 |
Датчик положення педалі зчеплення |
|
R100 |
Датчик (потенціометр) обраної передачі |
|
R101 |
Датчик (потенціометр) включення передачі |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S253 |
Перемикач вибору режиму роботи трансмісії |
|
S378 |
Перемикач вибору передач |
|
S382 |
Перемикач вибору передачі на кермі |
|
VAN |
Шина даних VAN |
|
X92 |
Роз’єм (джампер) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
