Електросхема Нива 21214

Розглянуто автомобілі Нива 21214 інжектор.

Всі схеми електрообладнання ВАЗ 21214 Нива у відмінній якості. Для збільшення електричної схеми натисніть на неї, потім натисніть на хрестик у нижньому правому куті зображення.

Схема з’єднання переднього джгута проводів

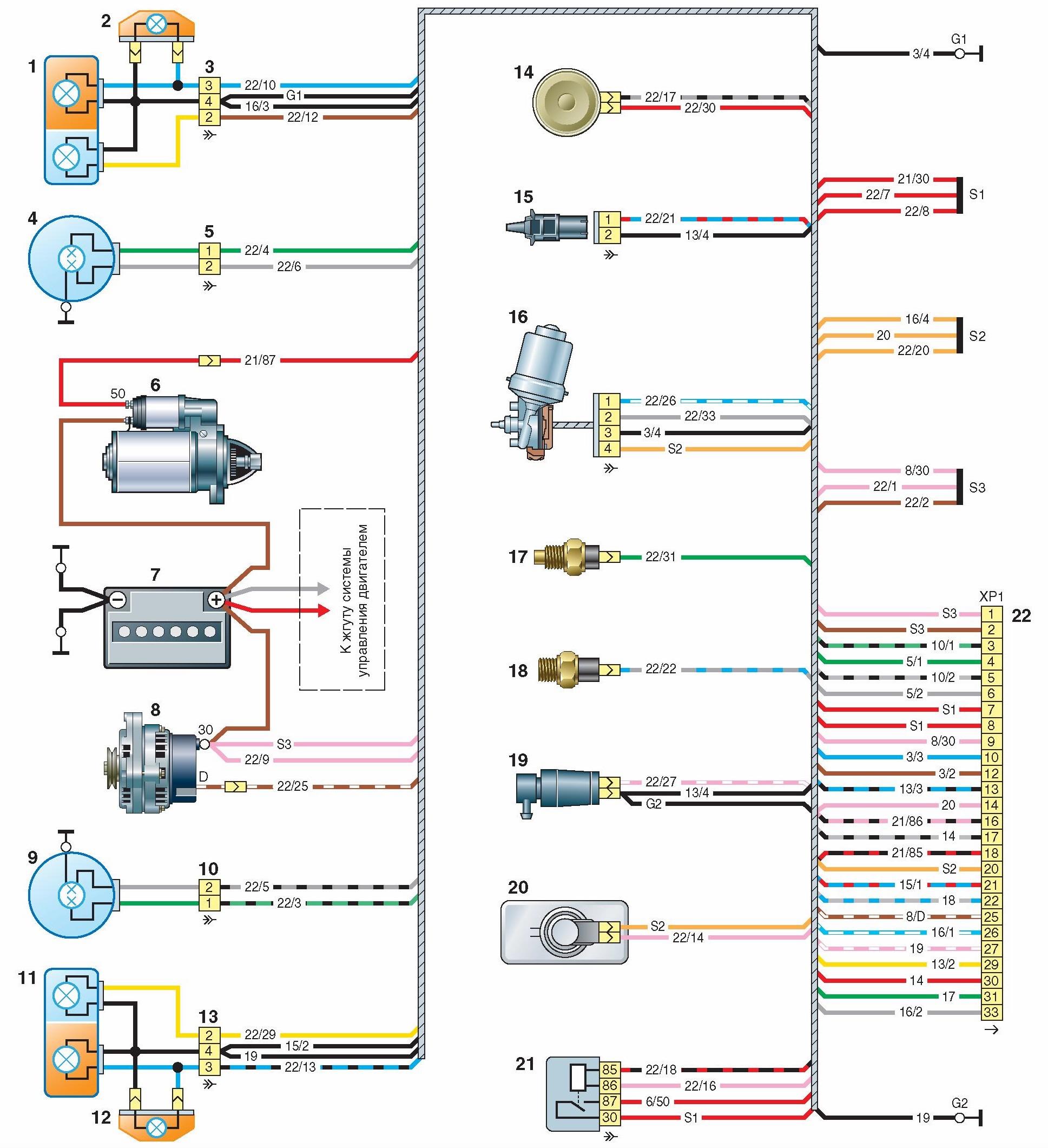

1 — правий передній ліхтар; 2 — правий бічний покажчик повороту; 3 — колодка з’єднання з джгутом проводів правого ліхтаря та бічного покажчика поворотів; 4 — права фара; 5 — колодка з’єднання з джгутом проводів правої фари; 6 — стартер; 7 — акумуляторна батарея; 8 — генератор; 9 — ліва фара; 10 — колодка з’єднання з джгутом проводів лівої фари; 11 — лівий передній підфарник; 12 — лівий бічний покажчик повороту; 13 — колодка з’єднання з джгутом проводів правого переднього ліхтаря; 14 — звуковий сигнал; 15 — датчик температури зовнішнього повітря; 16 — очищувач вітрового скла; 17 — датчик температури охолоджуючої рідини для комбінації приладів; 18 — датчик контрольної лампи аварійного тиску масла; 19 — омивач вітрового скла; 20 — датчик контрольної лампи рівня гальмівної рідини; 21 — реле блокування стартера; 22 — колодка з’єднання з джгутом панелі приладів

Електрична схема системи управління двигуном Нива 21214.

А — місце переходу джгута проводів з моторного відсіку в салон; 1 — клапан продувки адсорбера; 2 — дросельний вузол; 3 — датчик температури охолоджуючої рідини; 4 — правий вентилятор системи охолодження; 5 — лівий вентилятор системи охолодження; 6 — котушка запалювання; 7 — свічки запалювання; 8 — датчик масової витрати повітря; 9 — датчик положення колінчастого вала; 10 — колодка з’єднання з джгутом проводів керуючого датчика концентрації кисню; 11 — керуючий датчик концентрації кисню; 12 — датчик фаз; 13 — датчик детонації; 14 — колодка з’єднання з джгутом проводів форсунок; 15 — форсунки; 16 — педаль газу; 17 — колодка з’єднання з джгутом проводів панелі приладів; 18 — головне реле; 19 — реле правого вентилятора системи охолодження; 20 — реле лівого вентилятора системи охолодження; 21 — реле паливного насоса; 22 — запобіжник паливного насоса; 23 — колодка з’єднання із заднім джгутом проводів (до паливного модуля); 24 — колодка діагностики; 25 — клема з’єднання джгута проводів з «масою» в салоні автомобіля; 26 — блок запобіжників системи управління двигуном; 27 — колодка з’єднання зеленого кольору з джгутом проводів індикатора стану АПС (світлодіод); 28 — колодка з’єднання чорного кольору з джгутом проводів індикатора стану АПС (котушка зв’язку); 29 — блок управління автомобільної протиугінної системи (АПС); 30 — колодка з’єднання з джгутом проводів діагностичного датчика концентрації кисню; 31 — діагностичний датчик концентрації кисню; 32 — електронний блок управління двигуном (контролер) «Bosch» МЕ17. 9.7

Схема з’єднання джгута проводів панелі приладів.

1 — колодка з’єднання з переднім джгутом проводів; 2 — колодка з’єднання з джгутом проводів системи управління двигуном; 3 — вимикач аварійної сигналізації; 4 — вимикач зовнішнього освітлення; 5 — реле поворотів; 6 — реле ввімкнення протитуманних ламп у задніх ліхтарях; 7 — комбінація приладів; 8 — перемикач очищувача та омивача скла дверцят багажного відділення; 9 — перемикач опалювача; 10 — три важільний підрульовий перемикач; 11 — вимикач запалювання; 12 — датчик положення педалі гальма та вимикач сигналів гальмування; 13 — датчик положення педалі зчеплення; 14 — реле обігріву скла дверцят багажного відділення; 15 — реле дальнього світла; 16 — реле ближнього світла; 17 — реле запалювання; 18 — вимикач обігріву скла дверцят багажного відділення; 19 — вимикач заднього протитуманного світла; 20 — реле склоочисника вітрового скла; 21 — лампи підсвічування блоку управління опалення та вентиляції; 22 — вимикач світла заднього ходу; 23 — датчик ввімкнення блокування диференціала; 24 — додатковий блок запобіжників; 25 — основний блок запобіжників; 26 — вимикач контрольної лампи стоянкового гальма; 27 — датчик швидкості автомобіля; 28 — вентилятор опалювача; 29 — додатковий резистор опалювача; 30 — прикурювач; 31 — блок контрольних ламп; 32 — індикатор ввімкнення обігріву скла дверцят багажного відділення; 33 — індикатор ввімкнення блокування диференціала; 34 — регулятор освітлення приладів; 35 — колодка з’єднання із заднім джгутом проводів; 36 — колодка підключення до аудіосистеми

Схема електрообладнання Нива 21214.

Схема з’єднання заднього джгута проводів.

1 — колодка з’єднання з джгутом проводів системи управління двигуном; 2 — колодка з’єднання з джгутом проводів панелі приладів; 3 — правий плафон освітлення салону; 4 — кінцевий вимикач правої двері; 5 — паливний модуль; 6 — кінцевий вимикач лівої двері; 7 — лівий плафон освітлення салону; 8 — очищувач скла дверцят багажного відділення; 9 — колодка з’єднання з джгутом проводів очищувача скла дверцят багажного відділення; 10 — ліхтарі освітлення номерного знака; 11 — елемент обігріву скла дверцят багажного відділення; 13 — омивач скла дверцят багажного відділення; 14 — задній правий ліхтар; 15 — додатковий сигнал гальмування; 16 — задній лівий ліхтар

Кольори проводів на схемі.
