Електросхема системи навігації для автомобілів Audi А4 В5 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 року випуску.

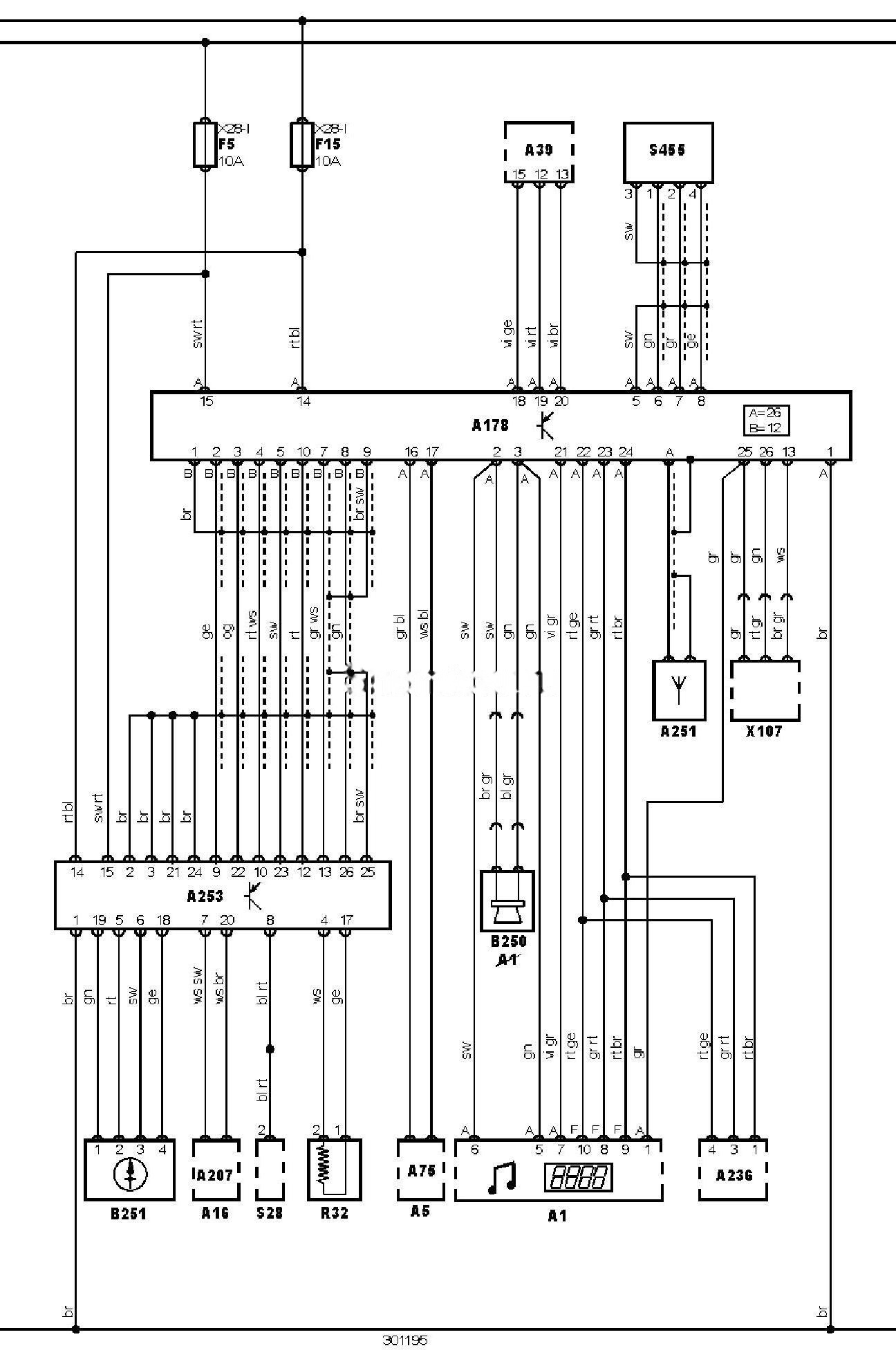

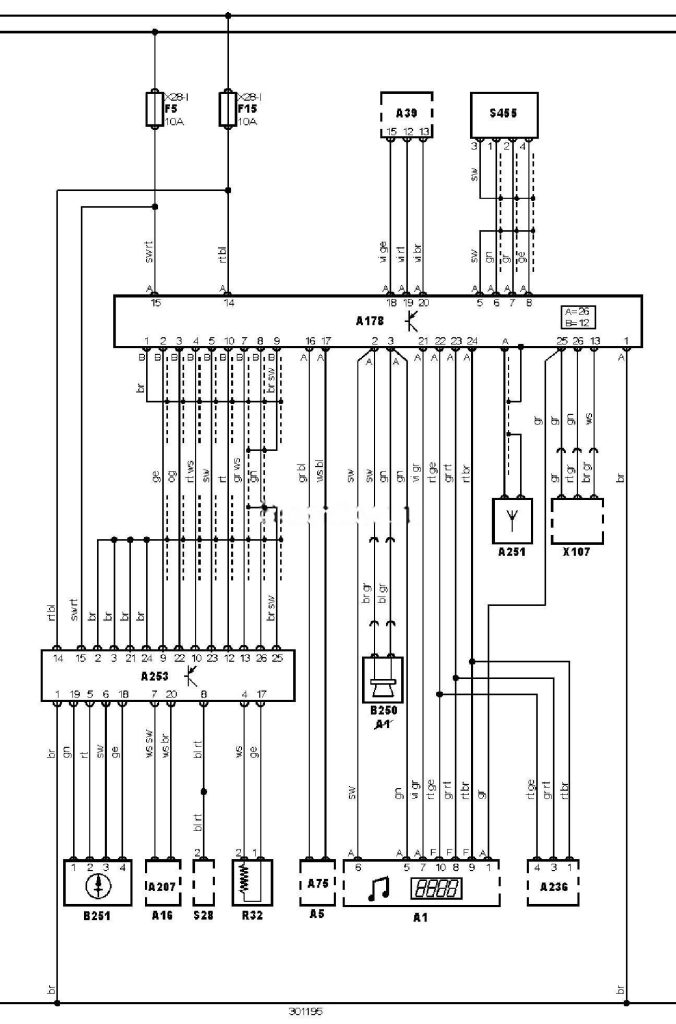

Електросхема системи навігації.
Позначення до електричної схеми Audi А4
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок керування ABS |
|
A39 |
Додатковий блок індикації несправності |
|
A75 |
Блок керування комбінацією приборів |
|
A178 |
Блок керування навігаційною системою |
|
A207 |
Блок керування ESP (система підтримки курсової стійкості) |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
A251 |
Антена навігаційної системи |
|
A253 |
CD/DVD-привід навігаційної системи |
|
B250 |
Динамік системи навігації |
|
B251 |
Компас навігаційної системи |
|
EP1 |
Точка маси |
|
F5 |
Запобіжник |
|
R2 |
Обігрівач заднього скла |
|
R32 |
Обігрівач заднього скла |
|
S28 |
Вимикач ліхтарів заднього ходу |
|
S30 |
Вимикач обігрівача заднього скла |
|
S455 |
Перемикач керування навігаційною системою |
|
X28-1 |
Блок запобіжників/реле |
|
X107 |
Роз’єм телефону |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
