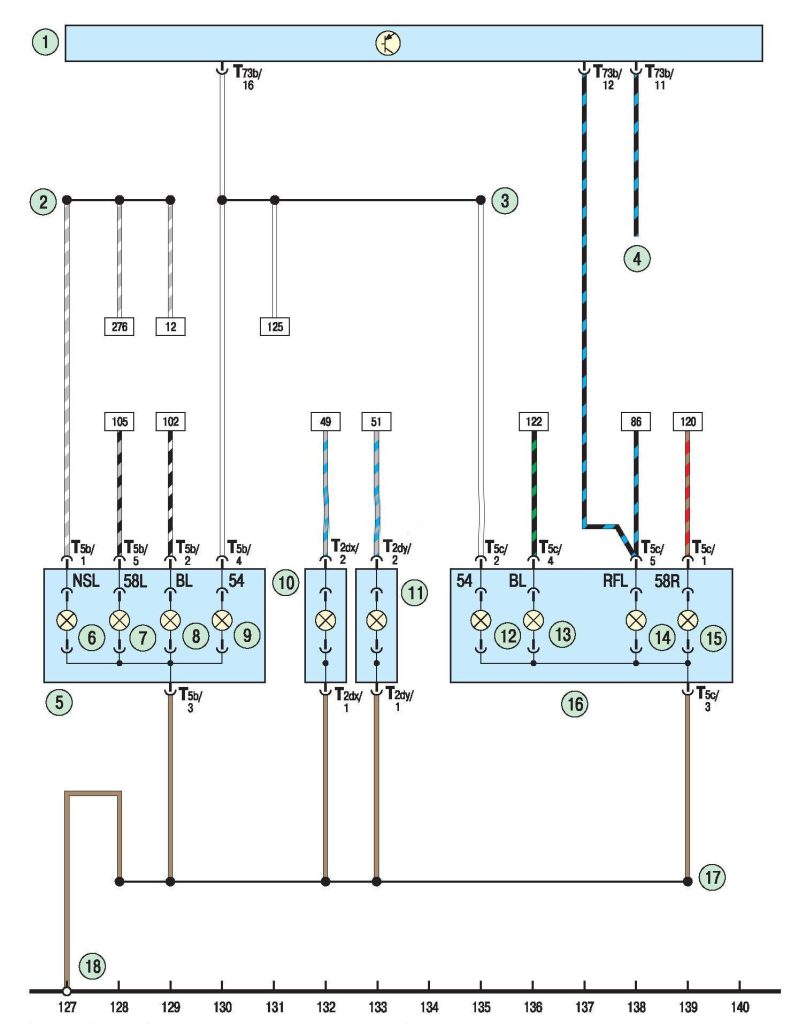

Схема електрообладнання.
позначення на електросхемі.
1 — блок управління електрообладнанням; 2 — з’єднання (задні протитуманні ліхтарі) в джгуті проводів комбінації приладів та органів управління; 3 — з’єднання в джгуті проводів комбінації приладів та органів управління; 4- монтажний блок в панелі приладів; 5 — лівий задній ліхтар; 6 — лампа лівого протитуманного ліхтаря; 7 — лампа лівого заднього габаритного вогню; 8 — лампа лівого заднього покажчика повороту; 9 — лампа лівого стоп-сигналу; 10 — ліхтар освітлення номерного знака лівий; 11 — ліхтар освітлення номерного знака правий; 12 — лампа правого стоп-сигналу; 13 — лампа правого заднього покажчика повороту; 14 — лампа правого ліхтаря світла заднього ходу Volkswagen Polo Sedan Mk5 (6R) 2010-2015; 15 — лампа правого заднього габаритного вогню; 16 — правий задній ліхтар; 17 — з’єднання з «масою» в задньому джгуті проводів; 18 — точка з’єднання з «масою» на лівій стійці
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
