Електрична схема ламп зовнішнього освітлення Citroen Jumper 1 (230) FL 2002, 2003, 2004, 2005, 2006 року випуску.

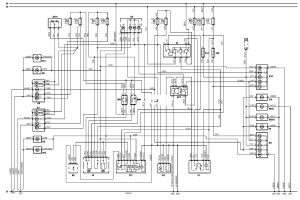

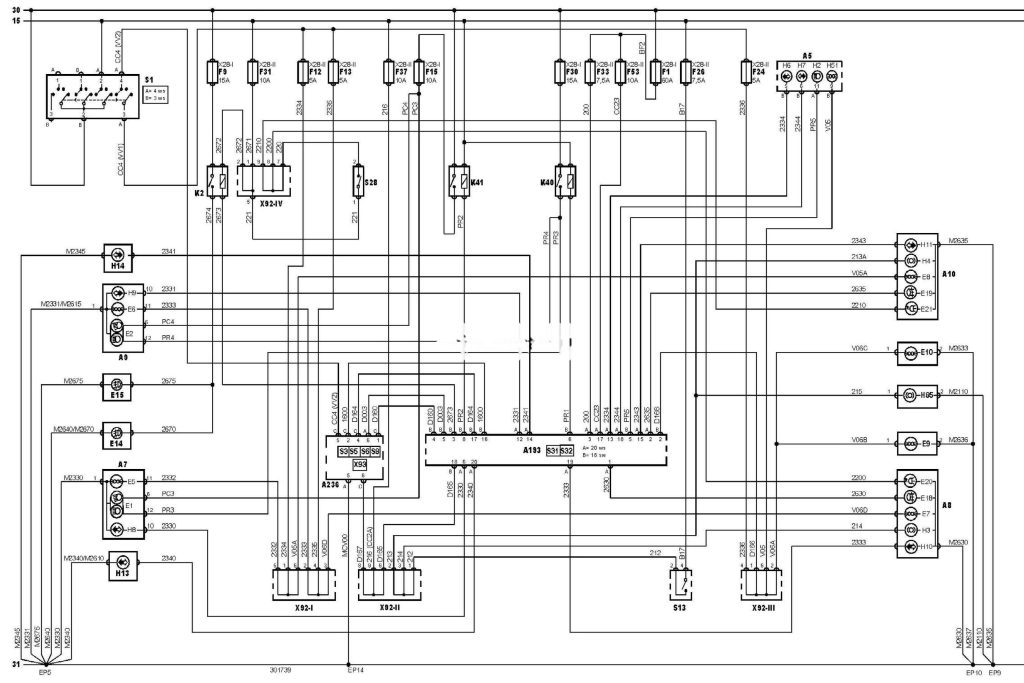

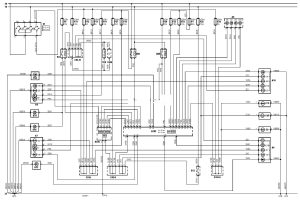

Електросхема ламп зовнішнього освітлення — -V1N 17365110
Позначення до електричної схеми Citroen Jumper 1 (230) FL
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A7 |
Ліва фара в зборі |
|
A8 |
Лівий задній ліхтар в зборі |
|
A9 |
Права фара в зборі |
|
A10 |
Правий задній ліхтар в зборі |
|
A193 |
Багатофункціональний перемикач в зборі |
|
A236 |
Блок управління електрообладнанням рульової колонки |
|
EP10 |
Точка маси |
|
EP14 |
Точка маси |
|
EP5 |
Точка маси |
|
EP9 |
Точка маси |
|
E1 |
Лампа лівої фари |
|
E2 |
Лампа правої фари |
|
E5 |
Лампа лівого переднього габариту |
|
E6 |
Лампа правого переднього габариту |
|
E7 |
Лампа лівого заднього габариту |
|
E8 |
Лампа правого заднього габариту |
|
E9 |
Лампа підсвічування номерного знака (ліва або єдина) |
|
E10 |
Лампа підсвічування номерного знака (права) |
|
E14 |
Лампа протитуманної фари (лівої) |
|
E15 |
Лампа протитуманної фари (правої) |
|
E18 |
Лампа заднього протитуманного ліхтаря (лівого або єдиного) |
|
E19 |
Лампа заднього протитуманного ліхтаря (правого) |
|
E20 |
Лампа ліхтаря заднього ходу (лівого або єдиного) |
|
E21 |
Лампа ліхтаря заднього ходу (правого) |
|
F1 |
Запобіжник |
|
F9 |
Запобіжник |
|
F12 |
Запобіжник |
|
F13 |
Запобіжник |
|
F15 |
Запобіжник |
|
F24 |
Запобіжник |
|
F26 |
Запобіжник |
|
F30 |
Запобіжник |
|
F31 |
Запобіжник |
|
F33 |
Запобіжник |
|
F37 |
Запобіжник |
|
F53 |
Запобіжник |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H3 |
Лампа лівого стоп-сигналу |
|
H4 |
Лампа правого стоп-сигналу |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H8 |
Лампа лівого переднього покажчика повороту |
|
H9 |
Лампа правого переднього покажчика повороту |
|
H10 |
Лампа лівого заднього покажчика повороту |
|
H11 |
Лампа правого заднього покажчика повороту |
|
H13 |
Лівий повторювач покажчиків повороту |
|
H14 |
Правий повторювач покажчиків повороту |
|
H51 |
Індикатор попередження про невиключені габарити |
|
H85 |
Лампа центрального стоп-сигналу |
|
K2 |
Реле протитуманних фар |
|
K40 |
Реле дальнього світла фар |
|
K41 |
Реле ближнього світла фар |
|
S1 |
Замок запалювання |
|
S3 |
Вимикач фар |
|
S5 |
Перемикач покажчиків повороту |
|
S6 |
Комбінований перемикач |
|
S8 |
Перемикач управління очищувачем / омивачем лобового скла |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S28 |
Вимикач ліхтарів заднього ходу |
|
S31 |
Вимикач протитуманних фар |
|
S32 |
Вимикач задніх протитуманних ліхтарів |
|
X28-1 |
Блок запобіжників/реле 1 — моторний відсік |
|
X28-2 |
Блок запобіжників/реле 2 – панель приладів, зліва |
|
X92-1 |
Роз’єм (джампер) 1 |
|
X92-2 |
Роз’єм (джампер) 2 |
|
X92-3 |
Роз’єм (джампер) 3 |
|
X92-1V |
Роз’єм (джампер) 4 |
|
X93 |
Спіральний провід (SRS) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
